Rura profilowana stalowa: zastosowanie, standardy, skrajnia
Do czego służą tubki? Jakie są obecnie obowiązujące standardy i GOST dla rury profilowanej stalowej? Z jakimi rozmiarami są wykonane te produkty? Szukajmy odpowiedzi.
Aplikacja

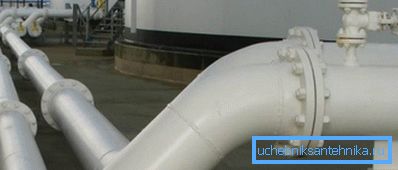

Zastosowania rur okrągłych i profilowanych są oddzielone szeregiem cech produktów, które bezpośrednio wynikają z kształtu ich przekroju, a zakres zastosowania rur okrągłych to transport płynów i gazów, w tym również z nadciśnieniem.
Istnieją dwa powody tego:
- Okrągły kształt zapewnia maksymalną powierzchnię przekroju, a zatem maksymalną przepustowość na stałym obwodzie.
Zwróć uwagę! Im większy obwód rury (obwód lub obwód), tym wyższa cena za metr przy stałej grubości ścianki.
- Ponadto, sekcja okrągła zapewnia maksymalną wytrzymałość na rozciąganie przy nadmiernym ciśnieniu wewnętrznym. Zauważ, że jest to bezpośrednia konsekwencja pierwszego postulatu: środowisko wewnętrzne naciska ścianki, im silniejsze, im większy obszar; powierzchnia o ustalonej długości jest minimalna tylko przy okrągłej rurze.

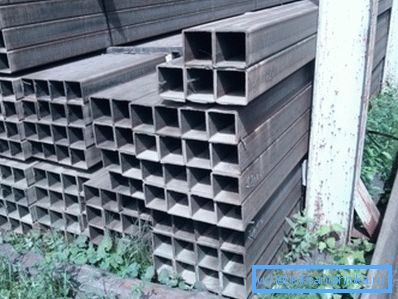

Kształtowane rury - kwadratowe i prostokątne są stosowane tam, gdzie wymagana jest maksymalna sztywność przy minimalnej wadze. Jaki jest związek między profilem przekroju a sztywnością?
Pozwolę sobie wyjaśnić na przykładzie małego eksperymentu z kursu frachtu z czasów sowieckich, który jest łatwy do zrobienia własnymi rękami.
- Złożymy z cienkiej listwy na czterech kołkach prostokątną ramkę dopasowaną do papieru A4. Nie trudno zgadnąć, że rama ułożona na stole, gdy mała siła zostanie przyłożona w płaszczyźnie poziomej, z łatwością zmieni się w romb z dowolnymi kątami.
- A teraz wklejamy na ramkę arkusz papieru i po wyschnięciu kleju postaramy się ponownie obrócić prostokąt w romb. Wskazówka: zastosowanie wysiłku możliwego u dorosłego w tym samym samolocie nie powiedzie się.
W ścianie proftrub, równolegle do kierunku zginania, grają rolę znanego arkusza papieru. Nie pozwalają one na zginanie rury, pomimo jej małej grubości i wymiarów: stal jest nadal znacznie mocniejsza niż papier przez rozdarcie.
Zakresy proftruba są bardzo liczne.
Oto kilka przykładów:

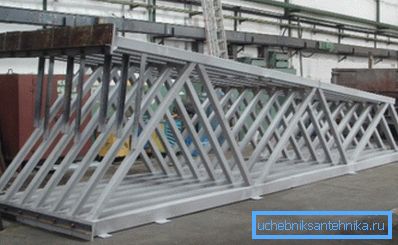

- Belki nośne i stojaki konstrukcji metalowych.
- Poręcze do regałów i balustrad.
- Ramy szklarni i szopy z rur.
Dokumenty regulacyjne
Lista
Są trzy główne dokumenty regulujące produkcję interesujących nas produktów.
- GOST 13663-86 dla rur kształtowanych stalowych zawiera wymagania techniczne dotyczące produkcji.
- Zakres kwadratowych rur stalowych jest zawarty w standardowej liczbie 8639-82.

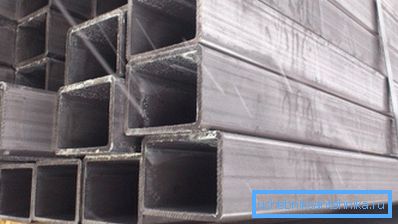

- Zakres prostokątnych rur jest podejmowany zgodnie z GOST 8645-68.

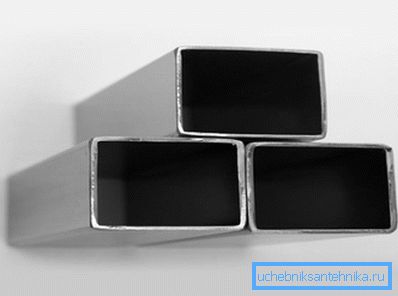

Ciekawostka: pomimo innych wymagań technicznych dotyczących produkcji, pod względem wielkości, rury ze stali nierdzewnej produkowane są według tych samych norm, co rury wykonane z niekorodującej stali - GOST 8639-82 i 8645-68.
Rzućmy okiem na zawartość dokumentów.
Warunki techniczne
Zgodnie z dokumentem rurociąg można wykonać na cztery sposoby:
| Technologia produkcji | Krótki opis |
| Hot rolled | Cylindryczny kęs jest podgrzewany powyżej temperatury rekrystalizacji i zszywany, zamieniając się w pusty cylinder. Następnie toczy się w gorącym stanie na trzpieniu, uzyskując pożądany kształt. |
| Kształtowany na zimno | Zszyta część jest schładzana, po czym ulega odkształceniu i kalibracji. |
| Spawane elektrycznie | Płaski pasek jest zwinięty w kwadrat lub prostokąt, a następnie wzdłużny szew gotuje się prądami wysokiej częstotliwości lub łukiem elektrycznym. |
| Zimno spawane elektrycznie | Płaski pasek jest przyspawany do okrągłej rury, która jest odkształcana przez rolki. |
Produkty można standaryzować za pomocą składu chemicznego stali lub właściwości mechanicznych.

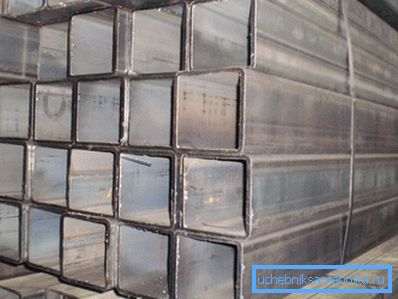

Obecność pęknięć, zachodów słońca i wad na powierzchni rur nie jest dozwolona; dopuszczalne są tylko drobne wgniecenia i zadrapania, które nie rozciągają się poza maksymalną tolerancję. Pozostała część zadzioru (wypukła spoina) jest dozwolona po wewnętrznej stronie elektrycznie spawanej rury.
W trakcie testowania przeprowadzane są pomiary i testy:
- Wymiary zewnętrzne.
- Grubość ściany
- Wklęsłość.
- Długość
- Krzywizna.
- Skręcanie.
- Zdolność do wytrzymywania rozciągania i, w niektórych przypadkach, ciśnienia hydraulicznego.
- Skład chemiczny
Instrukcje dotyczące przeprowadzania samych testów w GOST nieobecny; zawiera jednak odniesienia do innych norm, w których określone są odpowiednie metodologie.
Asortyment
GOST 8639-82
Więc jakie mogą być wymiary stalowych rur kwadratowych:
| Rozmiar zewnętrzny, mm | Grubość ściany mm |
| 10 | 1.0 |
| 15 | 1,0; 1,5 |
| 20 | 1,0; 1,5; 2,0 |
| 25 | 1,0; 1,5; 2,0; 2,5; 3,0 |
| 30 | 2,0, 2,5; 3,0; 3,5; 4.0 |
| 35 | 2,0; 2,5; 3,0; 3,5; 4,0; 5.0 |
| 40 | 2,0; 2,5; 3,0; 3,5; 4,0; 5,0; 6.0 |
| 42 | 3,0; 3,5; 4,0; 5,0; 6.0 |
| 45 | 3,0; 3,5; 4,0; 5,0; 6.0; 7.0; 8.0 |
| 50 | 3,0; 3,5; 4,0; 5,0; 6.0; 7.0; 8.0 |
| 60 | 3,5; 4,0; 5,0; 6.0; 7.0; 8.0 |
| 70 | 4,0; 5,0; 6.0; 7.0; 8.0 |
| 80 | 4,0; 5,0; 6.0; 7.0; 8.0 |
| 90 | 5,0; 6.0; 7.0; 8.0 |
| 100 | 6.0; 7.0; 8,0; 9.0 |
| 110 | 6.0; 7.0; 8,0; 9.0 |
| 120 | 6.0; 7.0; 8,0; 9.0 |
| 140 | 6.0; 7.0; 8,0; 9.0 |
| 150 | 7.0; 8,0; 9,0; 10,0 |
| 180 | 8,0; 9,0; 10,0; 12,0; 14,0 |
GOST 8645-68
- Minimalna standardowa wielkość określona przez normę to 10x15 mm przy grubości ściany 1,0, 1,5 i 2,0 mm. Maksymalna to 180x150 mm ze ściankami 8,0, 9,0, 10,0 i 12,0 mm.
- Norma przewiduje produkcję rur o specjalnych rozmiarach - od 28 x 25 do 230 x 100 mm. Maksymalna grubość ściany może osiągnąć imponujące 20 milimetrów.
Wniosek
Mamy nadzieję, że czytelnik nie jest zmęczony obfitością suchych liczb, a materiał oferowany jego uwadze przyda się. Jak zwykle dodatkowe informacje tematyczne można znaleźć w wideo w tym artykule. Sukcesy!
