Rura wodociągowa i gazowa i jej cechy

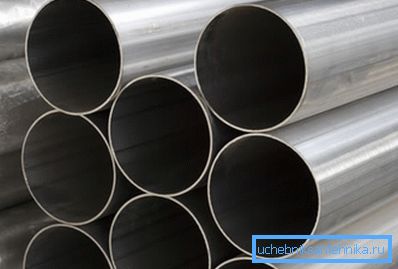

Nie tak dawno temu w budowie praktycznie dowolnych rurociągów wykorzystano rurociągi wodne i gazowe (VGP). W dzisiejszych czasach ich popularność nieco spadła, ale nadal są one szeroko stosowane w budowie systemów grzewczych, gazowych i wodnych.

Następnie rozważamy cechy tych rur, ich rodzaje i metody instalacji.

Cechy rury AIV

Ogromna popularność tych produktów, pomimo szerokiej gamy rur dostępnych na rynku, tłumaczy się tym, że instalacja rurociągów wykonanych z innych materiałów nie jest możliwa na odcinkach otwartych tras. Nawet rury z polietylenu mogą być stosowane nie we wszystkich przypadkach (patrz także artykuł Stalowe rury wodne i gazowe - ich charakterystyka i cechy).

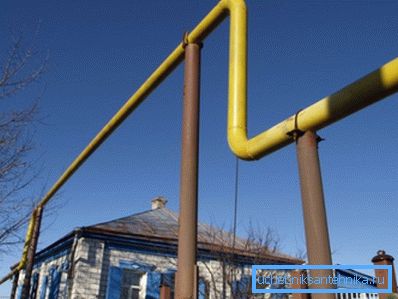

Ponadto, niektóre warunki techniczne określają surowe wymagania dla gazociągów, w wyniku czego rury z tworzyw sztucznych nie mogą być wykorzystywane do ich instalacji, bez względu na to, jak wysokie są ich osiągi. Dlatego nie ma wątpliwości, że rury te przez długi czas pozostaną istotne.

Wśród ich głównych zalet są następujące punkty:

• Niski koszt;
• Możliwość spawania materiału;
• Możliwość zginania;
• Wysoka wytrzymałość;
• Odporność na zniekształcenia cieplne;
• Odporność na silne wstrząsy hydrauliczne;
• Trwałość

Należy zauważyć, że wszystkie te charakterystyki rur wodnych i gazowych są charakterystyczne dla ich całego zakresu.

Zwróć uwagę! Trwałość rurociągu zależy od warunków pracy i transportowanego płynu.

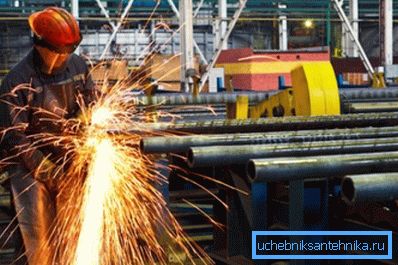

Technologia wytwarzania

Rury VGP wykonane są ze stali węglowej.

Technologia produkcji jest następująca:

• Pierwsze przygotowane półfabrykaty dla produktu - paski.
• Następnie są formowane, w wyniku czego blankiety przyjmują odpowiednią formę.
• Następnie wykonaj szew przy użyciu spawania elektrycznego. Następnie rurę można uznać za skończoną.

Standardowa jakość tych produktów jest regulowana przez GOST 3262-75. Należy zauważyć, że radiografia jest obowiązkową procedurą kontroli jakości. Wynika to z faktu, że szew jest miejscem zwiększonego ryzyka.

Charakterystyka

Bez wchodzenia w różnego rodzaju niuanse, których przeciętny konsument zwykle nie jest wymagany, należy wziąć pod uwagę podstawowe cechy operacyjne tych produktów, których znajomość może być przydatna w pracy z nimi.

Na przykład, jeśli konieczne jest przeprowadzenie naprawy instalacji systemu zaopatrzenia w wodę lub systemu grzewczego na małą skalę, należy wiedzieć, jaki rodzaj rur powinien być preferowany.

Parametry techniczne rury gazowej i gazowej według GOST 3262 75 obejmują:

• Średnica;
• Warunkowe podanie;
• Grubość ścianki i inne parametry.

Klasyfikacja rury AIV

Zakres rur wodnych i gazowych również określa GOST 3262-75, zgodnie z którym produkty różnią się przede wszystkim w:

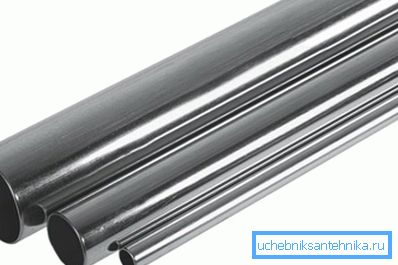

• Stal ocynkowana;
• Stal bez ocynkowanej (czarna).

Cynk zapobiega rozwojowi korozji. Odpowiednio, trwałość wyrobów ocynkowanych może być wyższa.

Ponadto, w zależności od stopnia gotowości, rury mogą być:

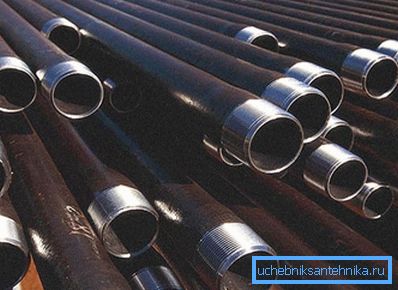

• Z gwintowanymi nacięciami na obu końcach;
• Bez nici.

Zwróć uwagę! Na rurze producent może być zastosowany krótki lub długi gwint. Ocynkowane rury gwintowane mogą być również wyposażone w złączki.

W zależności od grubości ściany czarna rura VGP jest podzielona na następujące typy:

• Wzmocniony - grubość ścianki od 2,5 do 5,5 mm.
• Światło - grubość ścianki wynosi od 1,8 do 4 mm.
• Zwykłe - grubość ścianki w zakresie 2 - 4,5 mm.

Lekkie rury mogą działać przy ciśnieniu hydraulicznym około 25 kgf / cm2, podczas gdy wzmocnione mogą wytrzymać 32 kgf / cm2.

Grupy dokładności

Istnieją dwie grupy dokładności dla tego produktu:

Zwróć uwagę! Oznaczenie rozważanych produktów nie wskazuje średnicy zewnętrznej. Ten parametr jest zastępowany przez kanał warunkowy, który pozostaje niezmieniony, niezależnie od grubości ściany. Warunkowe przejście (DU) i grubość ścian reguluje GOST.

Normalizacja

Rury VGP są zwykle produkowane przez producentów o następujących długościach:

• 4-12 metrów;
• Mierzone wielokrotne długości;
• Niezmierzona długość (mierzona w obrębie mierzonej wartości).

Maksymalne odchylenie pod względem długości i masy nie powinno przekraczać więcej niż osiem procent. Muszę powiedzieć, że cena produktów zależy nie od ich długości, ale od wagi. Odpowiednio, im większa średnica i grubość ścianek, tym wyższy jest jego koszt.

Zwróć uwagę! Ciężar ocynkowanej rury różni się znacznie od ciężaru zwykłych produktów o 3 procent.

Ciężar gazociągu według GOST 3262 75 oblicza się, biorąc pod uwagę gęstość stali 7,85 g / cm3. Maksymalna waga na metr bieżący (grubość ścianki 5,5 mm i średnica 165 mm) wynosi 21,63 kg. Minimalna waga na metr bieżący wynosi 370 g (średnica produktu wynosi 10 mm, a grubość ścianki wynosi 1,8 mm).

Funkcje instalacji

Montaż rurociągów za pomocą tego materiału można przeprowadzić na dwa sposoby:

• Metoda gwintowana z wykorzystaniem sprzęgieł;
• Przez elektryczne połączenie spawalnicze.

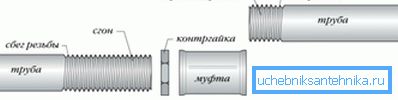

Instrukcje instalacji w pierwszym przypadku wyglądają tak:

• Przede wszystkim nakrętkę blokującą należy przykręcić na pręt gwintowany.
• Następnie nić należy nasmarować za pomocą taśmy uszczelniającej lub taśmy owiniętej wstępnie impregnowanej szczeliwem. W celu instalacji rurociągu można zaimpregnować hol za pomocą smaru.
• Następnie gwint należy wkręcić w rękaw.
• Gwintowe połączenie części należy zabezpieczyć nakrętką kontrującą, którą należy dokręcić przed szczelnym połączeniem ze sprzęgłem.

Jeśli chodzi o spawaną instalację, konieczne jest użycie rur o gładkich końcach.

Schemat okablowania jest następujący:

• Końce połączonych części są umieszczone na płaskiej powierzchni i dociśnięte do siebie.
• Następnie w obszarze połączenia wykonuje się sczepianie - zgrzew punktowy z kilku stron.
• Następnie zablokowane rury muszą być poziomo wypoziomowane. Możesz po prostu toczyć je na płaskiej powierzchni.
• Następnie połączenie zostaje uszczelnione solidnym szwem wokół obwodu.

Muszę powiedzieć, że aby zrobić takie połączenie własnymi rękami, jeśli nie jesteś doświadczonym spawaczem, jest mało prawdopodobne, aby się udało. Dlatego w przypadku niezależnych napraw lepiej skorzystać z pierwszej opcji.

Wniosek

Pomimo dużej popularności wśród konsumentów rur polimerowych, rury VGP pozostają bardzo popularne i pozostaną takie przez długi czas. Wynika to z ich cech i wielu innych zalet wyrażonych powyżej.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
