Rura wodociągowa i gazowa: zdalne sterowanie i rzeczywiste
Czym jest ten parametr - zdalne sterowanie? Jak to się ma do rzeczywistych rozmiarów rur? Do czego jest wprowadzony i w jakich jednostkach może być mierzony? Jakie wartości może ona przyjąć? W artykule postaramy się odpowiedzieć na te pytania.
Co to jest
Zdalne sterowanie (nominalna lub nominalna średnica, nominalne przejście) jest parametrem charakteryzującym kompatybilność dla nich rur i kształtek. Na przykład dowolna rura DN25 będzie kompatybilna z kątem lub sprzęgłem tego samego kanału warunkowego.
Chociaż kanał warunkowy jest w przybliżeniu równy średnicy wewnętrznej w milimetrach, jest zwykle podawany bez wskazania jednostek. Oznacza to, że nazwa rury DU40 będzie poprawna, ale DN 50 mm - nie.
Uwaga: możliwe jest dokładne dopasowanie przejścia warunkowego do rzeczywistej średnicy wewnętrznej, ale jest to raczej zbieg okoliczności niż reguła. Wymiary rury DN 65 lub 100 są regulowane przez odpowiedni GOST; jednakże jeden kanał warunkowy odpowiada jednej średnicy zewnętrznej i kilku wartościom grubości ścianki, co oczywiście daje pewną zmienność średnic wewnętrznych.

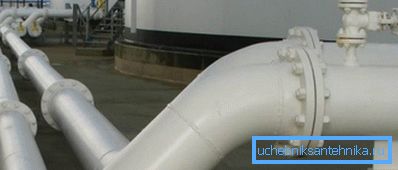

Pełna lista warunkowych przejść znajduje się w GOST 28338-89. Zapewnia zakres wartości od 2,5 do 4000. Jednakże, ponieważ jesteśmy przede wszystkim zainteresowani rurociągami wodno-kanalizacyjnymi, w przyszłości ograniczymy się do rur stalowych i gazowych produkowanych zgodnie z GOST 3262-75; ich maksymalna kontrola zdalna jest ograniczona do 150.
Warto wiedzieć, że tabela wartości warunkowego przejścia jest wybrana w taki sposób, że każdy kolejny rozmiar zwiększa przepustowość rurociągu o 60 - 100%. Ona, jak pamiętamy z fizyki, jest proporcjonalna do pola przekroju, które rośnie po kwadracie średnicy.
Cale i rzeźby
Ryzykując jeszcze większe zamieszanie czytelnika, musimy wspomnieć o jeszcze jednym fakcie dotyczącym rozmiarów rurociągów. Zgodnie z rosyjskimi standardami jednostką miary dla średnicy rury jest milimetr.
W przypadku DM nie jest on określony, lecz dorozumiany; Jednakże w przypadku rur wodociągowych i gazowych, wraz z pewnym abstrakcyjnym przejściem warunkowym, stosuje się cal angielski. Tak więc, rura DN20 jest często określana jako 3/4 cala, a rura DN32 jako 1 1/4.
Odniesienie: angielski cal to 2,54 cm.
W tej prostej konwersji cali do metrycznego systemu pomiarowego doprowadzimy nas do nieoczekiwanego odkrycia.
Według GOST 3262-75 wymiary rury DU15 powinny odpowiadać następującym wartościom:
- Średnica zewnętrzna - 21.3.
- Grubość ścianki wynosi 2,5, 2,8 lub 3,2, w zależności od rodzaju produktu (może być lekki, zwykły i wzmocniony). Odpowiednio, proste obliczenie da nam wewnętrzną średnicę 16,3, 15,7 lub 14,9 mm.
Tymczasem 1/2 cala wynosi 12,7 mm. Co oznacza nazwa półcalowa rura? Tyle tylko, że można wyciąć rzeźbę rury o odpowiednim rozmiarze.
Podajmy wartości wielkości często stosowanych w instalacji gwintów rur urządzeń sanitarnych.
| Rozmiar gwintu rury (cale) | Średnica zewnętrzna (grzbiet, mm) | Średnica wewnętrzna (przy korytach, mm) |
| 1/2 | 20956 | 18,636 |
| 3/4 | 26,442 | 24 119 |
| 1 | 33 250 | 30 294 |
| 1 1/4 | 41 912 | 38 954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
GOST 3262-75
Wróćmy jednak do rur gazowych. Aby dowiedzieć się, jakie są wymiary rury DU20 lub jaka jest średnica zewnętrzna rury DU50, wystarczy dokładnie sprawdzić GOST 3262-75, zgodnie z którym są wykonane.
Wymiary
| Warunkowe zaliczenie | Średnica zewnętrzna | Grubość ścianki rury | ||
| Płuca | Często | Wzmocniony | ||
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26,8 | 2.5 | 2.8 | 3.2 |
| 25 | 33,6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3.5 | 4.0 |
| 50 | 60,0 | 3.0 | 3.5 | 4.5 |
| 65 | 75,5 | 3.2 | 4.0 | 4.5 |
| 80 | 88,5 | 3.5 | 4.0 | 4.5 |
| 90 | 101,3 | 3.5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
Oto pełna lista standardowych rozmiarów opisanych w standardzie. Aby dowiedzieć się, na przykład, wszystkie rozmiary rur DU40, wystarczy znaleźć je w tabeli.
Zwróć uwagę! Wewnętrzna średnica jest równa różnicy między zewnętrzną średnicą a podwójną grubością ścianki. Dla lekkiego DU40 będzie to 48 - (3 x 2) = 42 mm.
Inne wymagania
Norma zawiera nie tylko asortyment produktów wytwarzanych zgodnie z nią.
Ma wiele wymagań produkcyjnych.

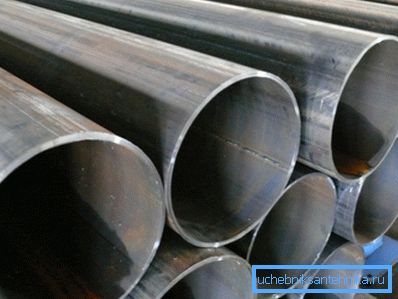

- Wszystkie rury VGP są spawane elektrycznie, tzn. Są wytwarzane przez zwijanie płaskiego kęsa, a następnie spawanie wzdłużnego szwu.
- W ramach normy można je wytwarzać zarówno bez powłoki antykorozyjnej, jak i ocynkowanej.
Przydatne: cena tego ostatniego jest wyższa o około 50%.
- Robocze ciśnienie hydrauliczne powinno wynosić co najmniej 25 kgf / cm2 dla produktów lekkich i zwykłych, a dla wzmocnionych 32 kgf / cm2.
- Długość prostych odcinków wynosi od 4 do 12 metrów.. Według GOST, mogą one być dostarczane bez pomiaru, wymiarowe i wielowymiarowe długości; w tym ostatnim przypadku dla każdego cięcia stosuje się odstęp 5 mm.
Przydatne rzeczy
Na koniec pozwólmy sobie na pożyteczną radę dla właściciela domu lub mieszkania, który własnoręcznie zainstaluje instalację wodną lub system grzewczy.
- Ma sens stosowanie czarnej stali tylko podczas ogrzewania. A następnie, pod warunkiem, że system grzewczy nie jest resetowany na lato: połączenie wilgoci i dostępu powietrza jest przeciwwskazane.

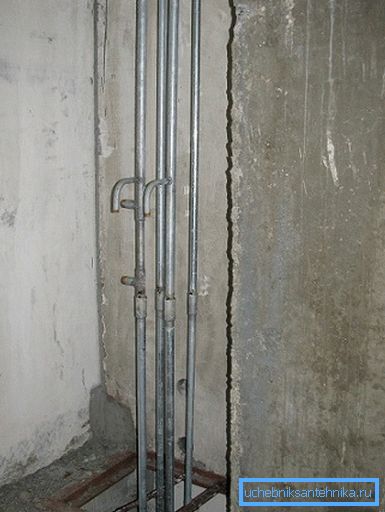

- Ocynkowana wyłącznie na nici. Instrukcja związana jest z tym, że powłoka cynkowa wypala się na połączeniach spawanych.

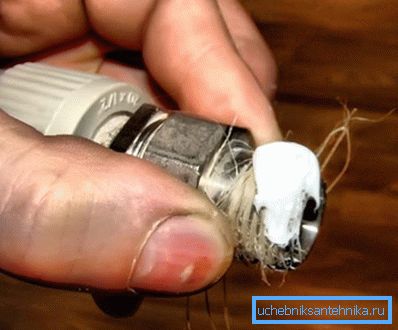

- Do uszczelniania połączeń gwintowych łatwiej i taniej używać lnu z farbą. Len jest tani, ale gnijący; farba całkowicie rozwiązuje ten problem.
Wniosek
Mamy nadzieję, że materiał oferowany czytelnikowi pomoże mu zorientować się w standardowych rozmiarach rur stalowych dostępnych na rynku. Jak zawsze, dodatkowe informacje można znaleźć w wideo w tym artykule. Sukcesy!
