Rura zgrzewana elektrycznie: parametry techniczne i zakres

Wraz z rozwojem nauk spawalniczych technologia spawania metali osiągnęła nowy poziom. Rury spawane elektrycznie są znacznie mniejsze niż wersje walcowane na gorąco lub ciągnione. Ale produkcja spawana jest mniej energochłonna, stąd cena towarów wytwarzanych za pomocą spawania elektrycznego jest znacznie niższa.

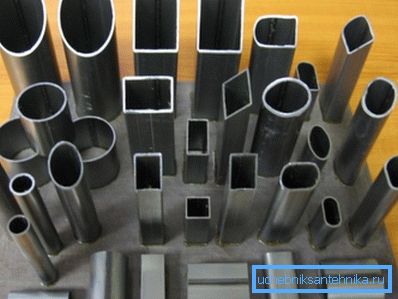

Zakres rur spawanych elektrycznie nie ogranicza się tylko do kształtu cylindrycznego, istnieje nie mniej pojemny kierunek produkcji różnego rodzaju konstrukcji profili. Rury wytwarzane za pomocą spawania elektrycznego są wytwarzane zarówno z tradycyjnych stali węglowych, jak i stopowych. Stal nierdzewna jest nie mniej szeroko stosowana w produkcji.

Gdzie ten materiał ma zastosowanie

• Dzięki rozsądnemu połączeniu ceny i jakości, wszędzie wokół nas znajdują się elektryczne spawane produkty. Stanowią one podstawę wszystkich obecnych systemów wodnych i gazowych. Ponadto prawie wszystkie urządzenia gospodarstwa domowego, od odkurzacza do symulatora sportowego, nawet samochód musi mieć w swojej konstrukcji rury spawane elektrycznie.

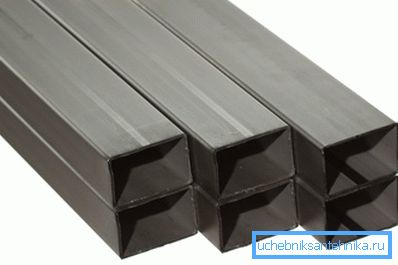

• Szczególne miejsce w produkcji zajmują metalowe spawane elektrycznie konstrukcje przeznaczone na potrzeby budowlane.. Wraz z tradycyjnym żelbetem żadna poważna nowoczesna konstrukcja nie może obejść się bez kwadratowych i prostokątnych spawanych rur. Często stanowią podstawę ramy każdego nowoczesnego wieżowca.
• Wszystkie nowoczesne pawilony i różne hale wystawowe wykonane są z takich konstrukcji.. Na rynkach miejskich każdy namiot handlowy lub stoisko opiera się właśnie na lekkich spawanych ramach. Nie można sobie wyobrazić nowoczesnej szklarni w domku bez solidnej ramy z profilowanych spawanych konstrukcji metalowych.

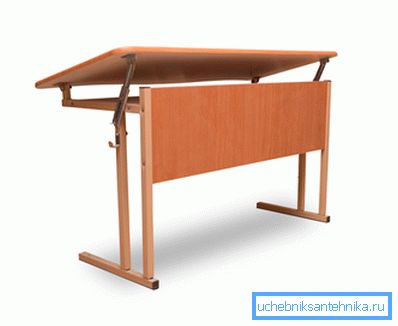

• Każdy z nas siedział przy biurku w szkole, na stole biurowym lub na krzesłach w miejskiej kawiarni, obecnie ramy wszystkich takich mebli wykonane są ze spawanych pustych lekkich konstrukcji.

Jakie są rodzaje produktów

Cały rozległy ocean tego produktu jest regulowany przez GOST dla rur spawanych elektrycznie. Dla każdej branży i obszarów opracowano własne dokumenty regulacyjne, ale większość istniejących obszarów skupia się na właściwościach technicznych rur spawanych elektrycznie zgodnie z GOST 10704 91.

Odmiany szwów

Struktury, które są łączone za pomocą spawania elektrycznego również nie są takie same, eksperci dzielą dwie wspólne technologie łączenia, są to produkty ze szwem prostym i śrubowym (czytaj także artykuł Stalowe spawane elektrycznie rury podłużne - rodzaje i cechy).

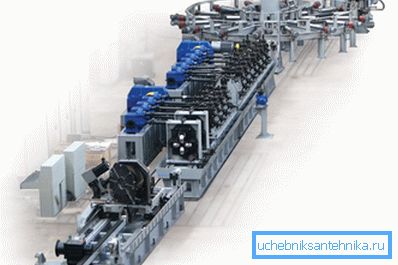

Proces technologiczny, w którym stosowany jest prosty lub równoległy szew, jest bardziej opłacalny. Ten rodzaj związku pod względem kosztów produkcji i organizacji samego procesu produkcji jest znacznie tańszy niż jego konkurenci.

Jest to spowodowane tym, że połączenie biegnie równolegle do osi struktury w jednej linii. Jednak dane techniczne takich rur nie pozwalają na działanie przy wysokim ciśnieniu wewnętrznym i wysokiej temperaturze, dlatego są szeroko stosowane w technologiach budowlanych i produkcji ram.

Spiralne lub spiralne zgrzewanie połączeń jest znacznie lepsze, w szczególności jest stosowane do produkcji grubościennych produktów o dużej średnicy. Większość gazociągów i wodociągów jest wyposażona w takie właśnie rury. W tym samym czasie złącze jest zszywane razem, ponieważ elektroda spawalnicza porusza się po złożonej spiralnej ścieżce.

Należy również zauważyć, że takie struktury można wytwarzać przez formowanie na gorąco i na zimno. Formowanie na zimno jest bardziej powszechne, ponieważ cienkościenne konstrukcje są wytwarzane tym sposobem, w wyniku czego ciężar zgrzewanej elektrycznie rury jest znacznie mniejszy.

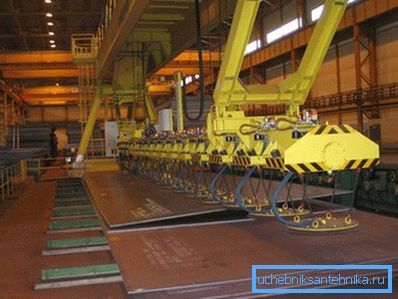

Urządzenia technologiczne do wytwarzania produktów formowania na gorąco wymagają dużych powierzchni i znacznego zużycia energii. W ten sposób wytwarzane są grubościenne rury wolumetryczne o dużej średnicy.

Ważne: technologia produkcji produktów wodnych i gazowych, w skrócie VGP, niewiele różni się od elektryczności. Formalna różnica między rurą VGP a elektrycznie spawaną rurą polega na tym, że jest ona używana do instalacji komunikacji wewnętrznej. Elektryczne konstrukcje spawane są powszechne na głównych rurociągach wodnych i gazowych.

Produkty ze stali nierdzewnej

Stal nierdzewna w ogóle, a rury w niej produkowane, mają wyjątkową charakterystykę. Produkty te wytwarzane są wyłącznie metodą formowania na gorąco. Jest to spowodowane faktem, że stal nierdzewna i stale stopowe należą do materiałów o wysokiej wytrzymałości, bez podgrzewania nie będą w stanie zginać jakościowo.

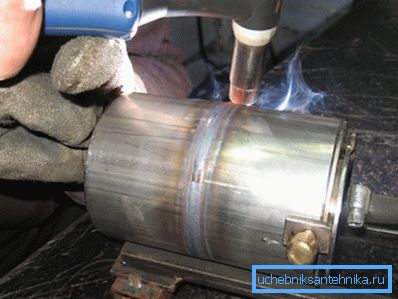

Technologia spawania tego materiału różni się również od tradycyjnego. Wszystkie takie metale są gotowane za pomocą spawania argonem. W warunkach produkcyjnych blacha jest łączona w specjalnych komorach wypełnionych gazem obojętnym, co zapewnia wysoką jakość szewu.

Formowanie na gorąco, a następnie docieranie i czyszczenie pozwala na wytwarzanie wysokiej jakości rur, które nie są wizualnie odróżnialne od rur walcowanych na stałe.

Wskazówka: jeśli istnieje podręcznik do spawania metali żelaznych własnymi rękami, a w obecności spawarki, operacja jest dość dostępna w rzemieślniczych warunkach. Ale aby opanować spawanie argonem stali nierdzewnej bez inteligentnego mentora i specjalnego sprzętu, nie uda ci się.

Metale stopowe i stal nierdzewna są klasyfikowane zgodnie z oddzielnymi dokumentami prawnymi. Tradycyjnie stosowany jest GOST 9941 81 dla elektrycznie spawanych rur ze stali nierdzewnej, zgodnie z którym certyfikacja produktu odbywa się praktycznie na całym terytorium byłego związku.

Ważne: wraz z wyżej wymienionym dokumentem regulacyjnym, istnieje również GOST 9940 81 dla rur spawanych elektrycznie ze stali nierdzewnej. Ten standard reguluje jakość bezszwowych projektów. Szew w nich "toczy się" na młynach do formowania na gorąco i nie jest widoczny wizualnie.

Kilka słów o wadze

Dane takie jak masa elektrycznie spawanej rury są ważne przy zakupie i transporcie tego produktu. Ponadto większość organizacji handlowych specjalizujących się w sprzedaży tego produktu uwalnia go wagowo.

W jakimkolwiek dokumencie wskazana jest waga 1 metra rury elektrooporowej. Ta wartość liczbowa pozwala w krótkim czasie obliczyć całkowitą masę całej partii towarów lub obciążenie konstrukcji wsporczych podczas instalacji.

W dokumentach towarzyszących towarom zawsze wskaż te dane. Ciężar dowolnego produktu zależy od gęstości stopu, z którego jest wykonany, geometrii przekroju i grubości ścianki.

Najprostszym sposobem obliczenia jest użycie specjalnych programów, kalkulatorów online, które szybko przyniosą wynik. Ale jeśli nie były dostępne, możesz użyć tabel asortymentowych dla tego produktu, które można znaleźć w odpowiednim GOST. Jeżeli produkty nie są standardowe, wówczas wybierany jest parametr najbliższy żądanemu.

Jeśli sytuacja jest ślepym zaułkiem i nie masz dostępu ani do GOST, ani do Internetu, możesz użyć formuł matematycznych. Tak więc, aby obliczyć masę wyrobów cylindrycznych, stosuje się wzór, w którym masa wynosi (?) 3,14 * (D - T) * T * L * P.

Gdzie D jest średnicą zewnętrzną (m); T oznacza grubość ściany (m); L oznacza długość (m); P jest gęstością stopu (kg / m?), Średnia gęstość metalu wynosi 7850 kg / m?.

W przypadku produktów specjalistycznych objętość materiału oblicza się za pomocą wzoru V = A * B * L. Gdzie V jest objętością (m?); A i B to długość boków (m); L jest długością produktu; mnożąc odpowiednio przez B, otrzymujemy obszar przekroju poprzecznego. Dopuszczalny błąd obliczeniowy wynosi 12%.

Film w tym artykule zawiera dodatkowe materiały na ten temat.

Wniosek

Zakres rur spawanych elektrycznie jest bardzo szeroki, ale pamiętaj, że każda partia, a czasami każdy produkt musi posiadać certyfikat jakości. Inspektora Działu Kontroli Jakości własnymi rękami, przy użyciu specjalnego sprzętu powinien sprawdzić zgodność z dokumentami regulacyjnymi i potwierdzić jakość towarów (patrz także artykuł Rury bezciśnieniowe - badamy wszystkie typy i ich cechy).
