Rury do ogrzewania: przegląd 3 opcji aranżacji autonomicznej

Aby zbudować system podgrzewania wody, potrzebujesz potężnego kotła grzewczego i wysokiej jakości grzejników. Ale nie mniej ważne są rury do ogrzewania, które służą do transportu chłodziwa i łączenia wszystkich niezbędnych elementów w jedną sieć.

Instrukcje wyboru najbardziej odpowiednich części są przedstawione poniżej.

Wymagania

Przed udzieleniem odpowiedzi na pytanie, które rury zastosować do ogrzewania, należy określić najważniejsze cechy techniczne części, na które należy zwrócić uwagę przy ich zakupie.

Rurociągi i złączki stosowane do ogrzewania wody muszą spełniać następujące wymagania:

Zwróć uwagę! Powyższe nie wszystkie kryteria wyboru rur. W szczególności, nie zapomnij o prawidłowym wyborze rozmiaru części (w przeciwnym razie baterie i dysze kotłowe po prostu nie zostaną dokowane z rurociągami). Znaczący wpływ na cenę zakupu i ma producenta.

Na przykład, czeskie produkty Ecoplast mają doskonałe właściwości i bardzo przystępny koszt. I wreszcie - łatwość instalacji własnymi rękami. Rury stalowe, choć wytrzymałe, ale elastyczne części polimerowe są znacznie łatwiejsze do biegania po pomieszczeniach i dokują ze sobą.

Aby ułatwić Ci wybór rur, które są potrzebne dla systemu ogrzewania, rozważymy niektóre opcje bardziej szczegółowo.

Odmiany produktów

Opcja 1. Ze stali

Rury ze zwykłej stali węglowej były używane do produkcji systemów hydraulicznych i grzewczych przez bardzo długi czas.

Wynika to z ich dwóch funkcji:

• najwyższa wytrzymałość - części wytrzymują wewnętrzne ciśnienie wody przekraczające 20 atmosfer i nie zapadają się pod wpływem zewnętrznych i wewnętrznych czynników fizycznych, w tym wstrząsów;
• doskonała odporność na ciepło - rury zachowają swoją integralność, nawet jeśli woda zostanie wylana na nich o temperaturze przekraczającej 150 stopni Celsjusza.

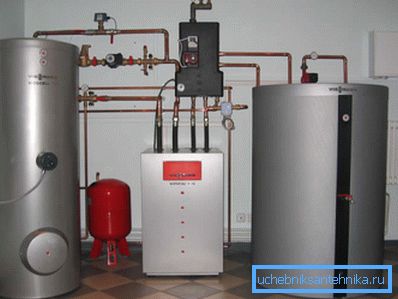

Zwróć uwagę! Liczby te są jedynie orientacyjne. Jeśli instalujesz rury stalowe w systemie grzewczym, nie oznacza to, że sieć inżynieryjna wytrzyma takie obciążenia. Słabym ogniwem mogą być dysze, zawory, pompy, filtry i tak dalej.

Z drugiej strony, stosowanie takich części jest stopniowo porzucane, ponieważ wraz z zaletami stal ma kilka dość znaczących wad:

1. Podatność na korozję. W zależności od średnicy i grubości ścian rury stalowe w systemach grzewczych mogą trwać od 10 do 20 lat, po których staną się bezużyteczne. I mówimy o powstawaniu rdzy zarówno wewnątrz rurociągu, jak i na zewnątrz.

Wskazówka! W celu ochrony zewnętrznych części sieci klimatycznej przed negatywnym wpływem środowiska pomoże banalny podkład i emalia ochronna. Od czasu do czasu przykrywając rury lakierem, znacznie przedłużysz ich żywotność.

1. Zmniejszenie wewnętrznego pola przekroju poprzecznego. Rury stalowe są zatkane przez osady mineralne, cząsteczki rdzy i inne elementy podczas pracy. Z czasem ich pojemność spada, co negatywnie wpływa na funkcjonowanie systemu klimatycznego.

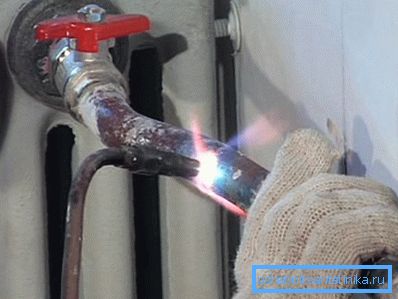

2. Trudność instalacji. Podczas instalacji należy używać specjalnego sprzętu do gięcia i łączenia części, a także posiadać pewne umiejętności i zdolności do pracy z palnikiem gazowym.

Kolejną kwestią jest nieestetyczny wygląd. Stalowe taśmy betonowe nie pozwalają na ukryte układanie w ścianach i podłodze, więc zawsze będą widoczne. Aby nadać im estetyczny wygląd, należy użyć różnych ekranów i podkładek na rurze grzewczej.

Najpopularniejszym i najskuteczniejszym sposobem jest instalacja autostrad w skrzyniach z płyt kartonowo-gipsowych. Ta metoda doskonale ukryje wszystkie elementy nieestetyczne, nawet jeśli odległość między rurami grzewczymi jest wystarczająco duża.

Zwróć uwagę! Oprócz stali istnieją również żeliwne rury do ogrzewania. Są one jednak częściej stosowane w układach parowych niż w systemach podgrzewania wody, a także w projektowaniu wymienników ciepła w zakładach przemysłowych.

Opcja 2. Stal nierdzewna

Wady części stalowych, które zostały wymienione w poprzednim rozdziale, nie mają rurki ze stali nierdzewnej do ogrzewania. I mówimy nie tylko o innym składzie materiału, ale o zupełnie innym projekcie.

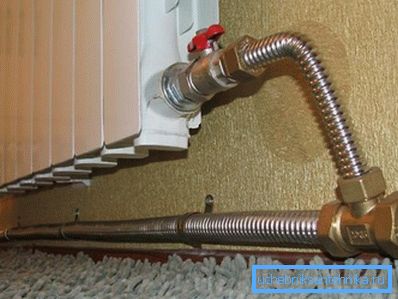

Oto niektóre z cech nowoczesnej rury ze stali nierdzewnej używanej do montażu systemów klimatycznych:

• przy grubości ścianki 0,5 mm są one idealnie zgięte ręką i zachowują średnicę wewnętrznego przekroju na łuku, unikając zagnieceń;
• połączone z okuciami z silikonowymi uszczelkami o wysokiej wytrzymałości;
• utrzymywać wewnętrzne ciśnienie nośnika ciepła przekraczające 15 atmosfer w temperaturze do + 150 stopni Celsjusza.

Te części mają tylko jedną, ale znaczącą wadę - rury nierdzewne są dość drogie. Dlatego najbardziej rozpowszechniona instalacja systemów klimatycznych otrzymała plastik, z wieloma zaletami po bardzo przystępnych cenach.

Wariant 3. Z polimerów

Rynek rur z tworzyw sztucznych, które można wykorzystać do układania sieci grzewczych, jest dość zróżnicowany.

Następujące odmiany są popularne:

1. Metalowe tworzywo sztuczne. Rury te były szeroko stosowane w budownictwie prywatnym pod koniec XX wieku, ale teraz ich popularność znacznie spadła. Faktem jest, że chociaż same rury, wzmocnione folią, są wystarczająco wytrzymałe, szczelność i żywotność złączek zaciskowych używanych do łączenia ze sobą części pozostawia wiele do życzenia.

Złączki prasowe pomagają uniknąć problemów, ale potrzebne są specjalne narzędzia i umiejętności, aby z nimi pracować.

Jeśli chodzi o parametry techniczne rur metalowych, są to:

• maksymalne ciśnienie - od 12 do 15 atmosfer;
• temperatura płynu chłodzącego - do 95 stopni Celsjusza.

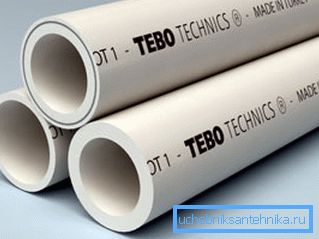

1. Polipropylen. Rury z tego rodzaju plastiku są używane znacznie częściej. Różnią się zwiększoną wytrzymałością, ale nie uwielbiają zbyt wysokiej temperatury nośnika ciepła.

Ten sam wcześniej wspomniany ekoplastik może transportować ciecz pod ciśnieniem do 20 atmosfer, jednak jeśli temperatura wody wzrośnie do 95 stopni, liczba ta natychmiast spada do 6.

Polipropylen świetnie nadaje się do montażu w samodzielnych systemach z kotłami gazowymi i elektrycznymi. Jednak instalowanie w mieszkaniach miejskich ze scentralizowanym przepływem chłodziwa lepiej jest odmówić, ponieważ młot wodny może z łatwością zniszczyć twoją sieć klimatyczną.

Wskazówka! Do ogrzewania lepiej użyć wzmocnionego polipropylenu. Jest nie tylko trwalszy, ale ma również niższy współczynnik rozszerzalności cieplnej. Możliwe jest instalowanie wystarczająco długich odcinków rur bez użycia pętli kompensacyjnych lub wygięć.

1. Usieciowany polietylen. Główną cechą tych rur jest elastyczność. Utrzymuj ciśnienie do 10 atmosfer w temperaturze 80 stopni.

Idealny do samodzielnych systemów okablowania promieniowego. Szeroko stosowany w układach ogrzewania podłogowego.

Sprzedawane w formie zatok, dzięki czemu można ułożyć segmenty o dowolnej długości. Mogą być zamurowane w jastrychu, ale należy się upewnić, że żadne pojedyncze połączenie nie zostanie zalane betonem, w przeciwnym razie konieczne będzie demontaż jastrychu w przypadku wycieku.

Rodzaje okablowania

Niezależnie od wyboru rur do ogrzewania i wody, należy je prawidłowo zainstalować. Prace należy wykonywać w taki sposób, aby zapewnić równomierne rozprowadzenie chłodziwa na wszystkich grzejnikach i innych elementach systemu.

Istnieje kilka typowych opcji:

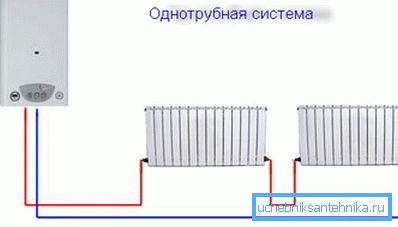

1. Ogrzewanie w jednej rurze. Ten rodzaj okablowania był wcześniej wykorzystywany przy budowie budynków mieszkalnych. Inna nazwa to Leningrad. Jest to pierścień rur, ułożony wzdłuż obwodu domu, do którego grzejniki są zamocowane równolegle lub sekwencyjnie.

Jest to najprostszy schemat, wymagający minimalnej liczby rur i kształtek.

Wady tego rozwiązania są oczywiste:

• niemożność regulacji temperatury w poszczególnych pomieszczeniach za pomocą termostatów;
• jeśli grzejnik ulegnie zniszczeniu lub wycieknie, nie można go wymienić ani naprawić bez zatrzymania działania całego układu klimatyzacji i opróżnienia płynu chłodzącego;
• Grzejniki znajdujące się bliżej kotła nagrzewają się bardziej niż elementy zamontowane w odległych pomieszczeniach, dlatego konieczne jest prawidłowe dobranie liczby sekcji w urządzeniach grzewczych.

1. Układ podwójnych rur. W takim przypadku jeden główny rurociąg dostarcza chłodziwo do grzejników, a drugi - powrotny - dostarcza ochłodzoną ciecz do kotła grzewczego.

Chociaż metoda instalacji dwururowej jest droższa, jej zalety nie spowodują rezygnacji z wyboru:

• wszystkie elementy systemu grzewczego są równomiernie ogrzewane;
• Za pomocą automatycznych lub ręcznych zaworów regulacyjnych można zwiększać lub zmniejszać objętość płynu wpływającego do akumulatora, zmieniając w ten sposób temperaturę w pomieszczeniu;
• w przypadku wycieku możliwe jest odcięcie uszkodzonego obszaru za pomocą dźwigu, bez zachodzenia na prąd chłodziwa na inne elementy układu.

Zwróć uwagę! Oprócz powyższych opcji, istnieje trzy-rurowy system grzewczy, a także czterorurowy i radialny. Są to dość egzotyczne opcje, które są stosowane w przypadkach, gdy konieczne jest zorganizowanie kilku pierścieni grzewczych o różnej temperaturze nośnika ciepła (na przykład w przypadku grzejników i systemów ogrzewania podłogowego).

Wniosek

Rury do ogrzewania są niewątpliwie ważnym elementem systemu ogrzewania, ponieważ trwałość i wydajność sieci klimatycznej zależy od ich jakości, szczelności i wytrzymałości. Aby nie mieć problemów przez 10-15 lat eksploatacji, należy również kupić wysokiej jakości okucia, zawory i inne części potrzebne do instalacji.

Aby uzyskać więcej informacji na temat projektowania systemów inżynieryjnych w prywatnym domu, zobacz wideo w tym materiale.
