Rury elektrotechniczne - właściwości i zastosowanie

Układanie przewodów elektrycznych wymaga nie tylko wiedzy i narzędzi, ale także niektórych materiałów. Poza tym ważne jest, aby właściwie rozprowadzić nagromadzenie drutów między sobą, tak aby wygodniej było z nimi pracować później.

Możesz zainstalować go w taki sposób, aby nie był widoczny z zewnątrz (ukryta opcja) lub masz stały dostęp do niego (metoda otwarta).

Rodzaje przewodów elektrycznych

Pierwsza opcja jest łatwiejsza w instalacji, łatwa w utrzymaniu i niezawodna. Drugi wymaga użycia specjalnych skrzynek, rur, metalowych elastycznych drutów, strukturalnych pustek.

Zgodnie z zasadami ochrony pracy i bezpieczeństwa przeciwpożarowego zaleca się prowadzenie przewodów elektrycznych w specjalnych produktach elektrycznych, na przykład w rurach.

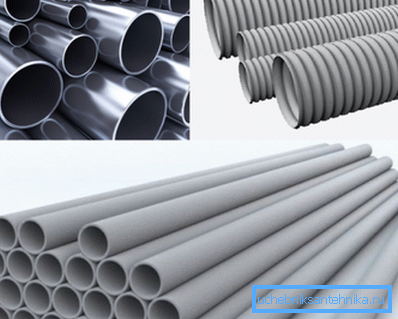

Są one produkowane w różnych typach i używają do tego różnych materiałów, które okazały się przydatne w budownictwie i innych branżach. Cena produktów pozwala na korzystanie z niego bez ograniczeń.

Plastik - PCV i HDPE

Bez względu na to, jaką metodę układania zdecydujesz się użyć, możesz użyć następujących rur z tych materiałów:

• faliste;
• gładkie trudne;
• wzmocnione elastyczne, które pozwalają chronić przewody robocze różnych urządzeń;
• podwójne ściany do montażu w wodzie lub glebie, gdy konieczne jest ułożenie kabla zasilającego o dużym przekroju i sieci światłowodowej (tylko HDPE).

Ogólne właściwości struktur elektrycznych można również przypisać ich odporności na uszkodzenia mechaniczne, właściwości izolacyjne, odporność na różne warunki temperaturowe (od -20 ° C do + 90 ° C).

Zwykle są one dwojakiego rodzaju:

• z sondą do ciągnięcia kabla;
• bez sondy.

Elektryczna rura PVC wykonana jest z polichlorku winylu, metodą ciągłego wytłaczania. Materiał ten ma właściwości ognioodporne, wymiary: O16-50 mm, długość - 3 m.

Zalety to:

• zdolność do opierania się uszkodzeniom mechanicznym;
• wystarczająca sztywność;
• mały współczynnik rozszerzalności liniowej.

Wskazówka: rury PVC są najlepiej sprawdzone w przypadku PVC podczas układania przewodów elektrycznych pod betonem.

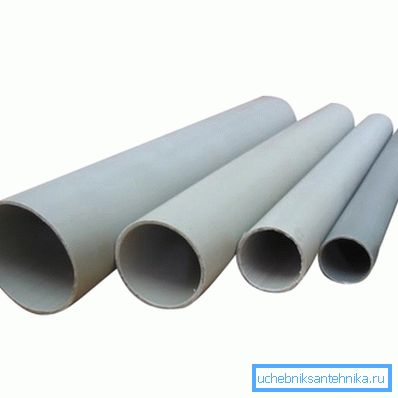

Sztywne gładkie produkty są stosowane jako dodatkowa ochrona mechaniczna i izolacja kabli. Możesz go użyć do otwarcia przewodów na ścianach i suficie, wykonanych z ich łatwopalnych materiałów budowlanych.

Wybór takich produktów na rynku jest bardzo duży:

• twardy gładki;
• wzmocniony;
• faliste;
• gładki sztywny, do produkcji którego zastosowano samogasnący polichlorek winylu.

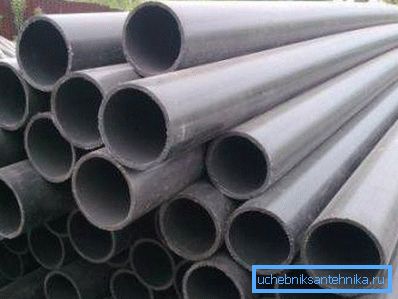

PND Electrical Pipe jest w stanie wytrzymać chemikalia. Ale materiał nie ma dostatecznej odporności na wstrząsy, a także ma wysoką przepuszczalność.

Takie rurociągi są wykorzystywane do:

• zaopatrzenie w wodę;
• okablowanie elektryczne;
• układanie kabla izolacyjnego w glebie;
• potrzeby domowe.

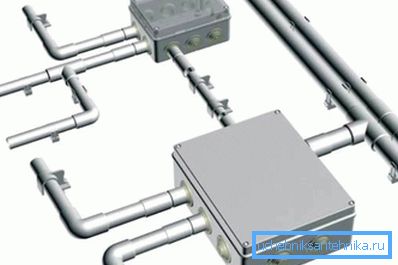

Zgromadzenie

Należy wykonać własne ręce, biorąc pod uwagę cechy charakterystyczne dla PVC. Na przykład jego dobra odporność na mróz umożliwia instalację nawet przy -30 ° C.

Wskazówka: należy zwracać uwagę na połączenia, które muszą być uszczelnione, aby nie dostały się kurzu, olejów, technicznych emulsji, jak również bez kondensacji.

Aby usunąć nagromadzoną wilgoć, rury powinny być układane z odchyleniem w kierunku skrzynek ciągowych. Jeśli instalujesz w fundamencie lub pomiędzy połączeniami podstawy budynku, prowadź uszczelkę dokładnie poziomo.

Zaleca się układanie najkrótszej drogi, najważniejszą rzeczą jest zapewnienie, że nie ma ryzyka uszkodzenia autostrady.

Wskazówka: podczas układania liny w sztywnych rurach z PVC na głębokości poniżej 2 m, w celu jej zabezpieczenia, potrzebna jest warstwa betonu o grubości 800-1000 mm.

Produkty muszą służyć jako bariera ochronna dla kabla elektrycznego z różnych efektów mechanicznych na różne sposoby układania przewodów.

Dlatego konieczne jest przestrzeganie ustalonych wymagań SNiP, przepisów przeciwpożarowych i przepisów instalacyjnych dla instalacji elektrycznych:

1. Wewnątrz i na zewnątrz pomieszczeń instalacja odbywa się na podstawie nośnej instalacji elektrycznych.
2. Instrukcja umożliwia pracę w zakresie temperatur od -5 ° С do +60 ° С, operacja jest dozwolona w następującym trybie - od -25 ° C do +60 ° C.
3. Otwarta wersja umożliwia instalację wewnątrz i na zewnątrz pomieszczeń na podstawie dowolnego stopnia palności.
4. Ukryta instalacja w ścianach, suficie i podłodze jest możliwa tylko na podstawie, wykonanej z materiałów niepalnych. Również układanie rur może odbywać się w masywu betonowym.

Stal

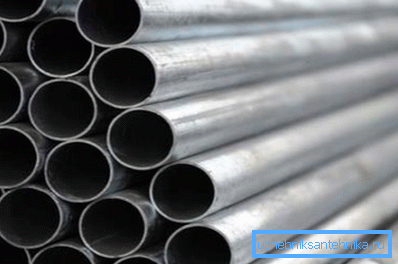

Elektryczna rura stalowa chroni przewody i kable przed naprężeniami mechanicznymi. Zwykle służy do budowy obiektów z drewna i do wyposażenia pomieszczeń, na które nakładane są wysokie wymagania dotyczące bezpieczeństwa pożarowego.

Asortyment takich produktów jest duży, poniżej znajdują się główne typy gwintowanych stalowych rur elektrycznych, gdzie nić jest wycinana z jednego końca, a sprzęgło dla drugiego jest instalowane:

Wykonuje się również nielakierowane stalowe przewody elektryczne. Zwykle długość dowolnego modelu wynosi 3 m.

PCV faliste

Rury faliste elektrotechniczne według GOST są przeznaczone do ochrony kabli elektrycznych, telefonicznych i telewizyjnych. Ze względu na łatwość gięcia w dowolnym kierunku, może być stosowany do prac elektrycznych w sufitach podwieszanych i innych konstrukcjach, gdzie nie ma możliwości montażu sztywnych skrzyń i systemów. Produkty stosowane do okablowania otwartego i ukrytego.

Działanie falistych komponentów elektrycznych przekracza pół wieku. Za ich pomocą można zapewnić niezawodne bezpieczeństwo i łatwą instalację systemów okablowania. Produkty mogą mieć inną średnicę - 16-63 mm i grubość ścianki.

W tym drugim przypadku wpływa to na stopień obciążenia, na jaki mogą wytrzymać. Materiał jest samogasnącym plastikiem-PVC, który nie pozwoli na rozprzestrzenianie się ognia wzdłuż konstrukcji w przypadku pożaru.

Wniosek

Wygodne układy elektryczne do układania kabli i przewodów znacznie ułatwiały pracę układania i okablowania. Ponadto stały się dla nich dodatkową barierą ochronną.

W praktyce stosowane rury wykonane ze stali, HDPE i PVC, te ostatnie mogą być również faliste, co zwiększa ich możliwości.

Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
