Rury i kształtki z polipropylenu: cechy, standardy,

Jak wybrać rury i kształtki z polipropylenu? Ogólnie, jakie są i jakie normy są produkowane? Jak stosować polipropylen do instalacji domowych instalacji grzewczych lub domowych?

W artykule postaramy się odpowiedzieć na te pytania.

Właściwości ogólne

Co powinieneś wiedzieć o polipropylenie?

• PN w znakowaniu rur odpowiada ciśnieniu roboczemu w atmosferach (kgf / cm2) przy + 20 ° C.

Ważne: gdy temperatura wzrasta, spada maksymalne dopuszczalne ciśnienie. Tak więc dla rury PN25 przy + 90С jest równa 8-9 atmosfer. Jednak w normalnej pracy centralnych systemów zaopatrzenia w wodę i ogrzewania ciśnienie w nich nie przekracza 6-7 kgf / cm2.

• Maksymalna temperatura robocza dla wszystkich rodzajów polipropylenu nie przekracza 95С. Zgodnie z obecnym SNiP, nie powinno być wyższych temperatur w wewnętrznych sieciach inżynieryjnych budynków mieszkalnych; w praktyce, pod pewnymi warunkami, możliwe jest przekroczenie tej wartości.
• Rury i kształtki wykonane z polipropylenu są łączone za pomocą spawania w niskiej temperaturze. Sąsiednie powierzchnie są stapiane specjalną dyszą do lutownicy o temperaturze około 240 stopni i są łączone; po schłodzeniu siła połączenia nie jest gorsza od całej powierzchni.

• Materiał jest lekki (polipropylen jest najlżejszym tworzywem, jego gęstość wynosi zaledwie 0,91 g / cm2) i jest wyjątkowo twardy. Wewnętrzna powierzchnia rurociągu nie powoduje zarastania osadów i pozostaje gładka nawet po dziesięcioleciach eksploatacji.
• Połączone koszty rur i kształtek z polipropylenu czynią je najtańszym rozwiązaniem na rynku.. Rury z polietylenu są nawet tańsze, ale wyższa cena osprzętu i temperatura pracy ograniczona do 40 stopni sprawiają, że polietylen jest niekonkurencyjny.
• Produkcja rur i kształtek z polipropylenu od dawna istnieje na terytorium Federacji Rosyjskiej. Produkty w szczególności sprzedawane są pod markami Sanpolimer i Potok.

Wzmocnienie

Specyfikacje producentów rur i kształtek z polipropylenu zawsze obejmują, między innymi, obecność zbrojenia i jego rodzaj. Czym jest wzmocnienie i dlaczego jest potrzebne?

Jest to nazwa wprowadzenia materiałów o dużej wytrzymałości na rozciąganie do ścian o minimalnym współczynniku rozszerzalności cieplnej. Cele bezpośrednio wypływają z właściwości - w ten sposób wydłużenie zmniejsza się po nagrzaniu i zwiększa wytrzymałość na rozciąganie.

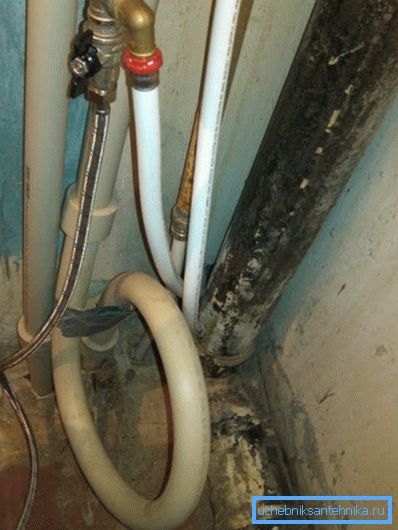

Przydatne: długie prostoliniowe odcinki CWU i ogrzewania są jednak wyposażone w kompensatory - kolana w kształcie litery U lub kolana. Mocowanie rur jest ruchome, a po umieszczeniu w rowkach na końcu każdej drogi pozostaje zawsze wolna przestrzeń od 5 do 10 mm.

Uwaga, złączki do rur polipropylenowych są produkowane bez wzmocnienia: wysoką wytrzymałość uzyskuje się przez proste pogrubienie ścian, a wydłużenie podczas ogrzewania nie jest decydujące po prostu ze względu na mały rozmiar oprawy.

Wzmocnione rury są montowane na gorącej wodzie i ogrzewaniu.

W sprzedaży można znaleźć produkty z dwoma rodzajami zbrojenia.

Aluminium

Między dwiema warstwami polipropylenu sklejono warstwę folii aluminiowej o grubości nie większej niż pół milimetra. Tak więc, przy stałej grubości ścianki, wzrasta ciśnienie robocze od PN20 do PN25, a wydłużenie podczas ogrzewania zbliża się do wartości stali.

Podczas spawania aluminium wymaga obowiązkowego usunięcia z obszaru styku z okuciem. Faktem jest, że w pewnych warunkach metal w kontakcie z wodą zaczyna się rozkładać, powodując oddzielenie rury i gwałtowny spadek jej wytrzymałości.

Warstwa wzmacniająca może być umieszczona ściśle w środku ściany i bliżej zewnętrznej powierzchni.

Instrukcje dotyczące przygotowania końca rury do spawania zależą od jego lokalizacji:

• Zewnętrzna warstwa jest czyszczona za pomocą golarki - dyszy o odpowiedniej średnicy z nożami umieszczonymi na wewnętrznej powierzchni.

• Folia znajdująca się w środku jest usuwana ze strefy topienia za pomocą obcinacza czołowego, instrumentu, w którym noże znajdują się na końcu rury.

Włókno

Alternatywną metodą wzmocnienia jest uformowanie warstwy na środku ściany, wzmocnionej dodatkiem ciętego włókna szklanego - włókna. Takie produkty nie wymagają odpędzania. Wydłużenie podczas ogrzewania jest zmniejszone, ale nieco mniejsze niż przy użyciu aluminium.

Standardowy

Główne parametry techniczne - wymiary rur i kształtek z polipropylenu, tolerancje, grubość ścianki itp. - regulowane przez GOST R 52134 - 2003.

Co ciekawe: norma reguluje produkcję rur ciśnieniowych ze wszystkich tworzyw termoplastycznych. W szczególności w tekście wymieniono zwykły i usieciowany polietylen, PCW i polibuten.

 Zwróć uwagę na jej kluczowe punkty.

• Minimalna średnica określona w normie to 10 milimetrów, maksymalna średnica to 1600.

• Minimalna grubość ściany wynosi 1,3 mm, a maksymalna - 61 mm.
• Maksymalne odchylenie średnicy zewnętrznej zależy od jej wartości i musi być zgodne z poniższą tabelą:

• Rury o małych średnicach (do 180 mm) mogą być dostarczane nie tylko w sekcjach prostych, ale także w cewkach lub cewkach.

• Wraz ze spawaniem stykowym, standard zapewnia instalację polipropylenu za pomocą kształtek elektrooporowych (wyposażonych we własny element grzewczy).

Wskazówki dotyczące instalacji

Podczas spawania rurociągów polipropylenowych własnymi rękami, konieczne jest przestrzeganie kilku prostych zasad.

• Na końcu rury przeznaczonej do spawania zewnętrzna faza jest usuwana.
• Po stopieniu części są łączone ruchem postępowym, bez rotacji.
• Po dokowaniu połączenie musi być stałe przez co najmniej minutę.

Wniosek

Mamy nadzieję, że informacje oferowane czytelnikowi przydadzą się w naprawie lub budowie (zobacz także artykuł Okucia do rur z polipropylenu: rodzaje i ich opis techniczny).

Film wideo w tym artykule pozwoli Ci na wizualne zapoznanie się z montażem rur i kształtek z polipropylenu. Sukcesy!
