Rury instalacyjne: materiały, wymiary i metody instalacji

Tematem tego artykułu są rodzaje rur i połączeń hydraulicznych. Musimy dowiedzieć się, które rury z metalu i plastiku są obecnie używane, w jaki sposób są ze sobą połączone i czy są instalacje hydrauliczne. Ponadto dowiemy się, które średnice są typowe dla niektórych rodzajów komunikacji.

Materiały i zakres

Najpierw sprawdź, które rury kanalizacyjne mogą być użyte i do jakich celów.

Ciśnieniowe rury wodne i systemy grzewcze

• Czarna stal wciąż nie traci gruntu w systemach centralnego ogrzewania. Jego siła jest zdecydowanym plusem; ograniczona odporność na korozję jest kompensowana przez brak powietrza w systemie całorocznym.

Zwróć uwagę! Niestety, ale fakt, że rury grzewcze nie powinny być zrzucane na lato - tylko w teorii. W praktyce ciepły czas w ciągu lat - nadszedł czas naprawy, a nieuchronne przecieki między sekcjami żeliwnych grzejników czasami zmuszają system do drenażu.

• Galwanizacja pozbawiona jest głównej wady czarnej stali. Istnieje jednak pewien niuans: warstwa cynku jest zerwana na spoinach. Odporne na korozję ogrzewanie lub dostarczanie wody będzie tylko wtedy, gdy zostanie całkowicie zmontowane na gwintach.

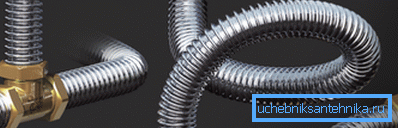

• Falista stal nierdzewna ma najwyższą wytrzymałość na rozciąganie, jest odporna na korozję, agresywne media i jest pozbawiona głównej wady poprzednich rozwiązań - złożoność instalacji za pomocą gwintowania lub spawania. Elastyczne rury faliste wyginają się z promieniem równym ich średnicy. Jedyną wadą jest stosunkowo wysoka cena (dla 15 mm - od 170 rubli za metr).

• Metal-plastik stosowany w systemach ogrzewania podłogowego, autonomicznym ogrzewaniu i zaopatrywaniu w wodę (ciepło i zimno). W DH można go również użyć; Jednakże materiał ten został poważnie (i niezasłużenie) uszkodzony przez renomę złączek zaciskowych do rur, które, z pewnymi błędami w instalacji, zaczynają przepływać przez kilka cykli ogrzewania i chłodzenia. Rura składa się z dwóch warstw usieciowanego polietylenu z aluminiową rurą pomiędzy nimi.

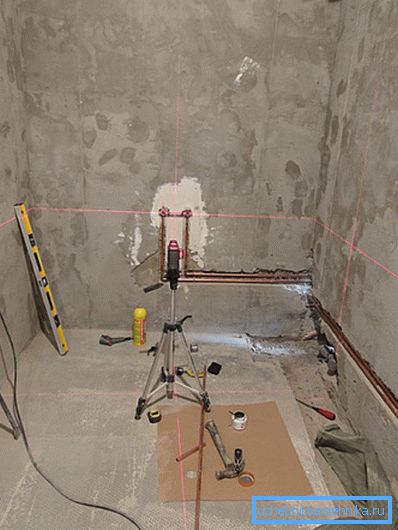

• Miedziana rura instalacyjna może być stosowana we wszystkich typach systemów grzewczych i wodociągowych. To nie jest tanie, ale niezwykle trwałe rozwiązanie.

• Polipropylen natomiast jest atrakcyjny ze względu na niski koszt.. Instalacja wodociągowa z polipropylenu trwa co najmniej pół wieku i nie podlega nadmiernemu wzrostowi osadów mineralnych; Erozja wewnętrznej powierzchni przez zawieszone twarde tworzywo również nie jest straszna.

Ważne: w systemach dostarczania i podgrzewania ciepłej wody używa się polipropylenu wzmocnionego folią aluminiową lub ciętym włóknem szklanym (włóknem). Wzmocnienie zwiększa wytrzymałość na rozciąganie i znacznie zmniejsza wydłużenie rurociągu polimerowego podczas ogrzewania.

• Polietylen stosuje się wyłącznie do zimnej wody.. Temperatura pracy tego plastiku jest ograniczona do 40 stopni.
• Jednakże usieciowany polietylen różni się zasadniczo od niego zwiększoną wytrzymałością i odpornością na ciepło.. Sieciujące się wiązania między cząsteczkami polimerów zmieniają ich charakterystykę fizyczną, umożliwiając ich stosowanie w dowolnych systemach grzewczych i obiegach ciepłej wody. Elastyczność rur czyni je bardzo popularnymi dzięki okablowaniu kolektorów.

Ścieki

Lista materiałów stosowanych w systemach kanalizacyjnych jest zauważalnie mniejsza.

• Żeliwo już straciło swoją dawną popularność. Powody - wysoki koszt, duża masa i niezwykle czasochłonna instalacja z gniazdami wytłaczającymi. Jedynym argumentem na korzyść żeliwa jest jego walory akustyczne: masywne ściany pochłaniają każdy hałas, co jest bardzo przydatne w przypadku pionu w budynku mieszkalnym.
• Rurociągu PCV, wręcz przeciwnie, w szczytowej popularności. Niska waga, prosta instalacja i łatwość cięcia pozwoliły na zastosowanie konkurencyjnych rozwiązań na obecnym rynku.

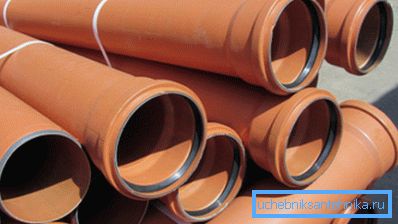

• Wykorzystywany jest tu polipropylen. Jest jeszcze lżejszy niż polichlorek winylu, ma wyższą twardość i, co najważniejsze, odporność na ciepło. Temperatura robocza ścieków polipropylenowych wynosi do 90 stopni w stosunku do 60 w przypadku PVC.

• Polietylen jest stosowany znacznie rzadziej - właśnie ze względu na niską temperaturę roboczą, jego zaletą jest brak hałasu: grube i niezwykle elastyczne ściany gaszą dźwięki nieco gorsze od żeliwa.

Zgromadzenie

W jaki sposób instalacja rur instalacyjnych wykonuje się samodzielnie w każdym z wymienionych przypadków?

Hydraulika, ogrzewanie

Ścieki

Terminologia

Niektóre terminy mogą być nietypowe dla czytelników z dala od hydrauliki i dlatego należy je skomentować.

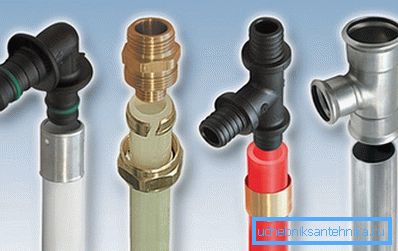

• Opaska zaciskowa dociska rurę gumową lub silikonową uszczelką podczas dokręcania nakrętki kołpakowej ze stożkowym wewnętrznym przekrojem lub wciska samą rurkę przy dyszy za pomocą rozciętego pierścienia (w przypadku miękkiej miedzi i metalu-tworzywa sztucznego).

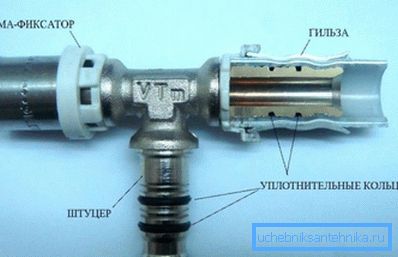

• Zaprasowanie niezawodnie mocuje metalowo-plastikową rurkę na złączce za pomocą pary gumowych pierścieni podczas zaciskania wkładki ze stali nierdzewnej za pomocą specjalnych szczypiec.

• Push-fitting (z anglojęzycznego push-push) jest ustalany po naciśnięciu. Szczelność zapewnia tu również gumowe pierścienie, a utrwalacz jest sprężynowym pierścieniem ze stali nierdzewnej z nóżkami skierowanymi do wewnątrz.

Podczas spawania polipropylenu, niskotemperaturowa lutownica topi wewnętrzną powierzchnię złączki i zewnętrzną powierzchnię rury; następnie części są łączone i po ochłodzeniu stają się jednym.

Spawanie doczołowe rurociągów polietylenowych wygląda podobnie.

• Złączka elektrooporowa zawiera cewkę grzewczą. Podając go, można go zmusić do podgrzania polietylenu do temperatury topnienia i uzyskania niezawodnego spawania części.

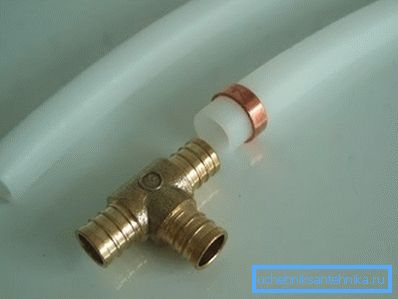

• Usieciowany polietylen ma pamięć mechaniczną i po rozciągnięciu końca rury za pomocą specjalnego narzędzia, szybko powraca do swojej pierwotnej średnicy, ściskając włożoną do niego złączkę. Rękaw noszony na wierzchu zapewnia dodatkowe mocowanie.
• Gwintowane połączenia stalowych rurociągów wykonywane są przy użyciu elementów z żeliwa i mosiądzu; nitki są uszczelniane lnem (często z barwnikiem) lub materiałami polimerowymi.

Ważne: to na gwintach, że różne prace hydrauliczne są zwykle montowane z rur instalacyjnych - lampy stołowe, lampy podłogowe, stoły itp. Po malowaniu te zabawne projekty wyglądają całkiem reprezentacyjnie.

Wymiary

Przytoczmy kilka interesujących faktów, w ten czy inny sposób, odnoszących się do średnic rurociągów do różnych celów.

• Zarówno handlowcy, jak i pisarze techniczni często wskazują wymiary przewodów rurowych w calach. Jest to w pewnym sensie hołd dla tradycji: w angielskich cewkach mierzy się średnice gwintów rur. Instrukcje do konwersji do systemu pomiarowego, do którego jesteśmy przyzwyczajeni są proste: wystarczy pomnożyć rozmiar przez 25,4 - a otrzymamy rozmiar w milimetrach.

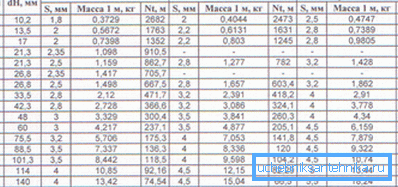

• Zamieszanie nie kończy się na tym. W przypadku rur stalowych głównym parametrem nie jest średnica zewnętrzna lub wewnętrzna, lecz kanał warunkowy (DU). Z reguły jest ona zbliżona do średnicy wewnętrznej, ale nie równa się jej, i wskazuje tylko na możliwość zastosowania odpowiedniego rozmiaru gwintów rurowych w celu połączenia elementów tego rurociągu.

• Wymiary rur instalacyjnych z tworzyw sztucznych wszystkich typów są wskazane w systemie metrycznym. Z reguły są one oznaczone zewnętrzną średnicą; aby obliczyć przekrój wewnętrzny, musisz znać grubość ściany.

Jakie rozmiary są istotne dla systemów grzewczych i wodociągowych?

• Podajniki z zimną wodą i gorącą wodą mają średnicę 15-20 mm.
• Prowadzi do grzejnika - 20 - 25 mm.
• Rury wodne i grzewcze - 25 - 32 mm.
• 40 - 65 mm - średnica butelkowania ogrzewania i wody.
• Rura hydrauliczna o wysokości 75 mm i większej służy do montażu zespołów wind i wodomierzy zapewniających ogrzewanie, dostarczanie gorącej wody i dostarczanie zimnej wody do budynków mieszkalnych.

Wymiary rur instalacyjnych - PVC, polipropylenu, polietylenu i żeliwa - dla ścieków dobierane są z uwzględnieniem możliwości wyładowania salwy.

• Rura hydrauliczna 50 mm służy do podłączenia wszystkich urządzeń, z wyjątkiem toalety.

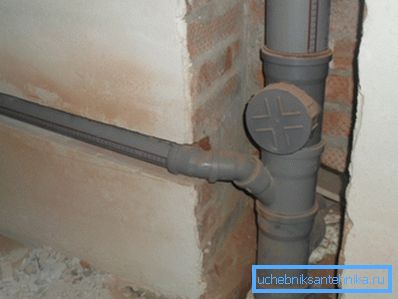

• 110 mm - typowy odcinek odpływu z toalety i pionu kanalizacyjnego.

• 150 i powyżej - rozmiary uwolnienia na studni i miejsca kanalizacji między studniami.

Wniosek

Mamy nadzieję, że nasz nieco powierzchowny przegląd istniejących rozwiązań przyda się czytelnikowi. Jak zawsze film wideo w tym artykule zawiera dodatkowe informacje tematyczne. Sukcesy!
