Rury metalowo-polimerowe: zapoznaj się z zaletami i wadami

Rury z polimeru polimerowego to rodzaj rur kompozytowych, które mogą składać się z kilku elementów jednocześnie: rury z polimeru, siatki metalowej lub warstwy wzmacniającej z folii aluminiowej.

Istnieje wiele klasyfikacji tego typu dysz, które mogą się różnić materiałami, w technologii produkcji, a także w ich przeznaczeniu i parametrach technicznych.

Korpus polimerowy rury jest wykonany z termoplastów. Rama powinna składać się z elementów poprzecznych i wzdłużnych. Podłużne elementy są rozmieszczone koncentrycznie względem dyszy, poprzeczne z pewnym skokiem po prostu owijają się wzdłużnie, tworząc spirale.

Główne aplikacje

Zakres takich rur jest dość szeroki.

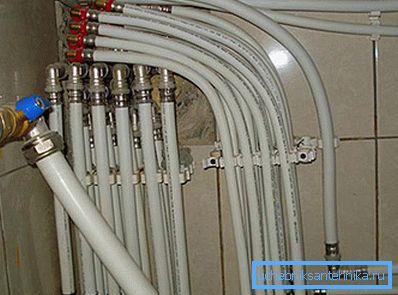

1. Rury odgałęzione o średnicy do 40 milimetrów, wzmocnione folią aluminiową, są zwykle stosowane w sektorze budownictwa mieszkaniowego i użyteczności publicznej, a mianowicie w instalacjach wodociągowych, grzewczych i kanalizacyjnych.
2. Rury odgałęzione z polimerów metalowych o większej średnicy są stosowane przede wszystkim do układania rurociągów, a także rurociągów technologicznych, które są wykorzystywane do transportu różnych mediów korozyjnych (alkalia, kwasy, a także produkty o wysokim stężeniu soli).

1. Rury tego typu stosowane są do podziemnego i ługowania metali ziem rzadkich i metali nieżelaznych.
2. Ostatnio dysze są stosowane w systemie transportu pneumatycznego i hydrotransportu.
3. Jako wsparcie wytrzymałości dla budynków, elementy te są wykorzystywane w infrastrukturze morskiej.

Rodzaje podstawowych rur z polimeru metalowego

Przede wszystkim należy zidentyfikować główne typy rur wzmocnionych folią aluminiową. Materiałem do tych elementów jest polietylen typu PERT i PEX, który jest przetwarzany specjalną metodą wytłaczania.

Grubość folii aluminiowej wynosi tylko kilka dziesiątych milimetra, a folia jest zgrzewana ze sobą za pomocą specjalnego zgrzewania ultradźwiękowego.

Parametry techniczne

Wielowarstwowe rury metalowo-polimerowe mają szereg wskaźników jakości, spośród których warto zwrócić uwagę na:

• wytrzymałość spoiny z folii aluminiowej;
• wysoka adhezja polimeru z metalową podstawą;
• mała chropowatość powierzchni dyszy;
• okrągłość ramy i równomierne rozprowadzanie polimeru wokół całego obwodu, zarówno na warstwie zewnętrznej, jak i wewnętrznej;

Korzyści

Produkty wzmocnione folią aluminiową mają wiele niepodważalnych zalet:

• wysokie szybkości korozji i odporności chemicznej;
• łatwość instalacji i niezawodność połączeń rurowych;
• duży zakres temperatur. Jest to kwestia wielokrotnego zamrażania do +95 stopni Celsjusza;
• wysoka elastyczność, a także zdolność do zachowania określonego kształtu, w tym zakrzywionego.

Wady

Wśród wad należy wymienić:

• wysokie prawdopodobieństwo uszkodzenia mechanicznego;
• odporność na niskie temperatury;
• niska wytrzymałość zmęczeniowa, szczególnie w przypadku rur PEX.

Wskazówka! Należy pamiętać, że rury przeznaczone do instalacji grzewczej muszą posiadać dodatkowy certyfikat. Dokumentacja techniczna powinna wskazywać na odporność na penetrację gazów.

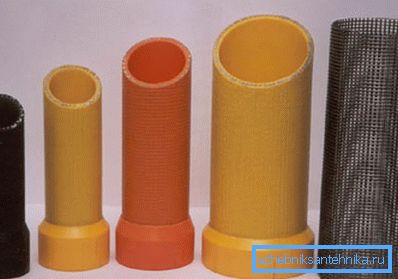

Rury metalowo-polimerowe wzmocnione sztywną ramą z siatki

Technologia produkcji tego typu rur może mieć nieznaczne różnice. Najczęstszą rzeczą jest obecność wzmacniającej ramy, która jest specjalnie wykonana z pojedynczych elementów, w tym drutów i pasków, i wyróżnia się sztywnością.

Zautomatyzowana linia produkcyjna może składać się z następujących komponentów technologicznych:

• wytłaczarkę stosowaną do przetwarzania polimeru;
• specjalna spawarka, która jest niezbędna do spawania metalowej ramy;
• układ chłodzenia zewnętrznej i wewnętrznej ściany rury;
• nowoczesny układ sterowania głównych parametrów geometrycznych rur;
• Specjalne urządzenie do wyciągania do ciągnięcia rury wzdłuż przenośnika;
• urządzenie tnące, które umożliwia cięcie produktów o wymaganej długości;
• stół rolkowy, odpowiedzialny za ruch gotowych próbek.

Instrukcje dotyczące wytwarzania tych produktów obejmują kilka podstawowych kroków. Elementy wzdłużne stale poruszają się wzdłuż linii produkcyjnej, ruch odbywa się za pomocą specjalnego urządzenia ciągnącego.

Wzmocnienie poprzeczne jest nawinięte na elementy podłużne z pewną częstotliwością. W miejscach, gdzie krzyżuje się poprzeczne, tzn. Pierścieniowe i wzdłużne zbrojenie, rury są spawane (metodą kontaktową).

Zwróć uwagę! Aby zrealizować ten rodzaj spawania, zastosowano unikalną cylindryczną elektrodę walcową.

Już spawana rama wchodzi do wnęki do wytłaczania, która jest już wypełniona stopionym polimerem. Aby wytworzyć wewnętrzną średnicę rur o bardzo wysokiej jakości powierzchni, to znaczy przy niskich wskaźnikach chropowatości w procesie produkcji stosuje się trzpień do polerowania, który ma autonomiczne chłodzenie.

Proces chłodzenia odbywa się, gdy rura przechodzi przez tuleję formującą.

Wśród wskaźników jakości rur metalowo-polimerowych wzmocnionych sztywną ramą z siatki można wyróżnić:

• specjalna wytrzymałość metalowych elementów ramy rur;
• wytrzymałość wszystkich połączeń spawanych elementów ramowych;
• niska chropowatość wewnętrznej powierzchni dyszy;
• równomierny rozkład polimeru na obwodzie.

Ten rodzaj dysz ma kilka niezaprzeczalnych zalet:

• wysoka wytrzymałość;
• odporność na korozję i atak chemiczny;
• mała waga;
• wystarczająco długi okres eksploatacji.

Rury te mają wiele wad, które również należy wymienić:

• złożoność technologii produkcji;
• niska elastyczność;
• spadek właściwości wytrzymałościowych podczas wzrostu i spadku temperatury roboczej.

Cena tych dwóch typów jest nieco inna, więc wybór zależy od innych parametrów. Wyroby metalowe łączą w sobie wysoką wytrzymałość i odporność chemiczną, co pozwala na tworzenie systemów ściekowych i grzewczych własnymi rękami.

Wniosek

Dzisiaj rury metalowo-polimerowe są wszędzie stosowane. Rurociągi wykonane z polimerów metalicznych mogą działać przez kilka dekad. Aby zmaksymalizować odporność na chemikalia i korozję rurociągów powlekanych specjalnymi roztworami galwanicznymi.

Wytrzymałość takich rur jest kilkakrotnie większa niż tych polimerowych, co osiąga się dzięki specjalnej metalowej ramie wzmacniającej. W prezentowanym wideo w tym artykule znajdziesz dodatkowe informacje na ten temat.
