Rury stalowe prostokątne - informacje techniczne i wymagania

Na wzmiankę o rurociągu do umysłu najpierw dochodzi produkt o okrągłym przekroju, który jest używany podczas układania rur, ścieków i ogrzewania. Ale popyt i rury, których kształt różni się od koła, w szczególności prostokątny. Aby wybrać odpowiednią rurę, warto zapoznać się z wymaganiami przepisów i zasadami etykietowania.

Informacje ogólne

Sekcje kwadratowe i prostokątne nigdy nie są używane do instalacji hydraulicznych lub grzewczych. Zalety kwadratowego rurociągu stają się widoczne podczas instalacji, na przykład ramy o dowolnej konstrukcji.

Wykonując całą pracę własnymi rękami, możesz zauważyć kilka zalet naraz:

• niska waga;
• wysoka wytrzymałość;
• doskonała odporność na skręcanie;
• szybkość instalacji;
• elegancki wygląd.

Ponadto praktyczna jest również płaska powierzchnia. Można go łatwo przymocować do powierzchni ściany, a podczas instalacji, na przykład balustrady, górna część rury profilowej jest znacznie trudniejsza do zainstalowania.

Ramy prawne

Produkcja rurociągu profilowego odbywa się poprzez przepuszczenie rury przez szereg rolek, które nadają mu pożądany kształt. W takim przypadku zgodność produktu końcowego z rozmiarami określonymi w asortymencie jest ściśle kontrolowana.

Jeśli chodzi o dokumenty regulacyjne, można wybrać cały pakiet norm zawierających obszerne informacje na temat standardowych rozmiarów rurociągu profilu:

• GOST 8645-68, GOST 8645-86 i GOST 8645-82 - dokumenty te wskazują wymagania i rozmiary stalowych rur prostokątnych;

• GOST 8639-68 i GOST 8639-82 na gamie stalowych rur prostokątnych zawierają podstawowe informacje o przekrojach kwadratowych;

• GOST 30245-03 - w nim można znaleźć dane na rurociągu, zarówno kwadratowe jak i przekroje w postaci prostokąta. Ponadto zawiera wymagania dotyczące wytrzymałości spoiny.

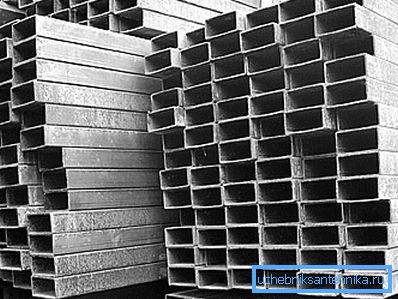

Rury stalowe prostokątne

W takim przypadku należy najpierw zwrócić uwagę na szerokość i wysokość produktu, a także grubość ściany. Ponadto musisz zrozumieć, że rogi są zaokrąglone, dlatego też kontrolowany jest promień krzywizny.

Zwróć uwagę! Zaokrąglanie w rogach rurociągu - niezbędny środek. Gdyby rogi nie były zaokrąglone, wówczas podczas odkształceń skrętnych w tych miejscach zaobserwowanoby koncentracje naprężeń, które zagrażają stabilności konstrukcji.

GOST 8645-82 na prostokątnej rurce stalowej rozciąga się zarówno na spawane elektrycznie, jak i na gorąco i na zimno. Według asortymentu rozmiary mogą być w zakresie od 15x10 mm do 180x150 mm.

A jeśli można zastosować minimalne wymiary, z wyjątkiem poręczy, wysokość rurociągu powyżej 10 cm pozwala wykorzystać go już jako element konstrukcji nośnej.

Prostokątne rury stalowe według GOST 8645-86 muszą spełniać te same wymagania, co określone w normie 82 lat. Różnice są bardziej kosmetyczne i odnoszą się do wymagań zgodności z określonymi wymiarami geometrycznymi.

Zgodnie z tym standardem, w uzgodnieniu z klientem, można uzyskać wymiary specjalne, których średnica może wynosić od 28 x 25 mm do 196 x 170 mm. Jeśli chodzi o promienie krzywizny, ogólną zasadą jest, że promień nie powinien przekraczać podwójnej grubości metalu.

Zwróć uwagę! W niektórych przypadkach promień można zwiększyć, aby potroić grubość metalu. Wymagana jest jednak uprzednia zgoda klienta.

GOST 8645-68 dla stalowej prostokątnej rurki zawiera te same informacje, tylko rozmiary różnią się nieznacznie. Zgodnie z tym dokumentem standardowe wymiary pozostają takie same, a w przypadku rozmiarów specjalnych mieszczą się w zakresie od 28 x 25 mm do 230 x 100 mm.

Oznakowanie rurociągu zawiera wyczerpującą informację nie tylko o wymiarach sekcji, ale również o materiale, z którego jest wykonana.

Oznaczanie różni się nieco w zależności od długości, takie opcje są możliwe:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x1250cr GOST 8645-68 / V10 GOST13663-86.

Instrukcja dekodowania jest jednak taka sama - z lewej strony na prawą są wskazane: wymiary geometryczne przekroju i GOST, zgodnie z którym wyprodukowano rurę, wskazują również długość rurociągu lub wielokrotność długości, w mianowniku - rodzaj stali i standard, do którego się ona odnosi.

Przykład pokazuje następujące rozmiary:

• w pierwszym przypadku stalowa prostokątna rura według GOST 8645-68 ma przekrój poprzeczny o wymiarach 90x40 mm i grubość ścianki 4,0 mm, nie mierzoną długość, stal B10;
• wszystko to samo, ale jego długość wynosi 6,0 m;
• wymiary geometryczne pozostają takie same, ale długość jest wielokrotnością 1,25 m.

Zwróć uwagę! Moment oporu i inne właściwości statyczne są obliczane na podstawie grubości ścianki 1,5 mm. Biorąc pod uwagę, że grubość metalu może osiągnąć 15-18 mm, jeżeli planowane są poważne obciążenia, lepiej jest ponownie obliczyć te właściwości w oparciu o faktyczne wymiary ściany.

Kwadratowy rurociąg

GOST 8639-68 dla szeregu stalowych rur prostokątnych jest bardziej poprawny, aby nazwać standard dla rury kwadratowej, ponieważ wysokość i szerokość przekroju są równe. Rozmiary oczywiście różnią się od prostokąta, minimalny rozmiar to 10x10 mm, a maksymalny rozmiar to 180x180 mm. Ponadto możliwe jest wytwarzanie specjalnych rozmiarów - od 32 x 32 mm do 65 x 65 mm.

Zwróć uwagę! W asortymencie niektóre rozmiary są nawiasami, co oznacza, że ​​ten rozmiar jest zalecany do większości zadań. Stosunek jakości do ceny i maksymalna wydajność.

Podobnie jak w przypadku przekroju prostokątnego, wielkość promienia zaokrąglenia jest znormalizowana. Ogólnie rzecz biorąc, promień nie powinien być mniejszy niż podwójna grubość metalu. I tylko dla rozmiaru 60x60x4 mm można zrobić wyjątek, a promień można zwiększyć do potrójnej grubości ściany (ale wymaga to zgody klienta).

Ponadto obie normy zawierają dość surowe wymagania dotyczące geometrii samego produktu, a nie tylko wymiary przekroju, ale także krzywizna i kąt odchylenia od 90 są ściśle kontrolowane? i tak dalej

Na przykład, spawane elektrycznie prostokątne rury stalowe zgodnie z GOST 8369-68 muszą spełniać następujące wymagania:

• odchylenie grubości ściany od normy zależy od metody produkcji, więc dla wyrobów walcowanych bez szwu grubość metalu nie powinna różnić się od danych zakresu o więcej niż + 12,5% lub -15%, elektrycznie spawany rurociąg - ± 10%, a dla ciągnienia na zimno - 12,5 %;
• szczególnie zgodność z formą wpływa na pracę pod obciążeniem, więc odchylenie kąta między ścianami nie powinno przekraczać ± 1,5;
• maksymalna zakrzywienie nie powinno przekraczać 1 mm na 1 m długości, parametr ten można łatwo sprawdzić własnymi rękami;

Ponadto na takie parametry nakładane są ograniczenia, takie jak remis (implikowany przez wklęsłość boków), długość gotowego produktu itp.

Aktualne wymagania regulacyjne

Jeżeli w przeszłości główne cechy kwadratowych i prostokątnych rurociągów zostały znormalizowane przez różne dokumenty, wówczas GOST 2003 połączył rozmiary tych dwóch typów sekcji. W pewnym stopniu ułatwia to pracę z dokumentem.

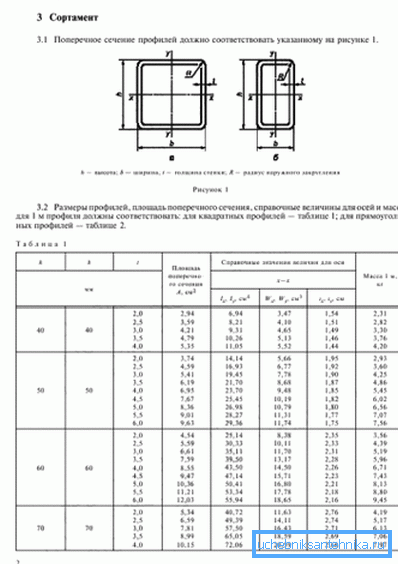

GOST 30245-03 dla stalowej prostokątnej rury składa się z 2 tabel, pierwsza pokazuje standardowe rozmiary rur kwadratowych, a druga dla rur prostokątnych.

W porównaniu do dokumentów wymienionych powyżej, rozmiary różnią się nieznacznie:

• w przypadku przekroju kwadratowego minimalne wymiary to 40 x 40 mm, a maksymalne wymiary to 300 x 300 mm;
• w przypadku prostokąta wymiary mieszczą się w zakresie od 50x25 mm do 400x200 mm.

Jeśli chodzi o długość, to według GOST 30245-2003 może być równa 6,0, a maksymalna to 13,0 m (ale tylko za zgodą klienta). Do produkcji masowej stosuje się zakres wielkości 6,0 - 12,0 m.

Różnica w stosunku do standardów z poprzednich lat jest również zauważalna w wymogach dotyczących geometrii. Zwrócono również uwagę na wytrzymałość spoiny, zasady znakowania, przechowywania itp.

Kryteria wyboru

Ważne jest, aby móc pracować z asortymentem produktów. Oznacza to, że znając cel konstrukcji i mając pod ręką stół o standardowych rozmiarach (jak również statyczne właściwości sekcji), musisz mieć możliwość wyboru odpowiedniej opcji. A jeśli w trakcie układania sieci wodociągowej lub przeróbki ścieków miało decydujące znaczenie, w przypadku rurociągu profilowego należy zwrócić uwagę na wytrzymałość konstrukcyjną, bierze się również pod uwagę cenę.

Głównym wymogiem jest to, że dopuszczalne jest tylko odkształcenie sprężyste (to znaczy po przyłożeniu obciążenia struktura powróci do pierwotnego położenia, a przy długotrwałym stosowaniu deformacja nie wzrośnie). Jeżeli obliczenia są przeprowadzane niezależnie, należy wziąć pod uwagę charakter odkształcenia (zginanie, osiowe ściskanie, skręcanie), rury GOST będą potrzebne do określenia statycznych właściwości sekcji.

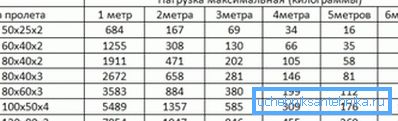

Jest mało prawdopodobne, że ktoś będzie chciał samodzielnie obliczyć projekt, a nie każdy będzie mógł to zrobić. W tej sytuacji można skorzystać z tabel, które wskazują przybliżone rozmiary określonego rodzaju ładunku.

Podsumowując

Aby nie pomylić się przy wyborze rury prostokątnej, należy zrozumieć dokumentację regulacyjną i przynajmniej z grubsza wyobrazić sobie warunki działania konstrukcji. Istnieje wiele norm wydanych dla rur profilowych, informacje zawarte w tym artykule pozwolą na nawigację po nich.

Film wideo w tym artykule pokazuje użycie kształtki jako ramy dla przyszłej konstrukcji.
