Rury wentylacyjne: jak wybrać materiał do rozmieszczenia

04-05-2018
Rury

Wentylacja jest jedną z obowiązkowych sieci inżynieryjnych zaprojektowanych i zainstalowanych w mieszkaniu lub domu prywatnym. Do jego rozmieszczenia w większości przypadków stosuje się rury wentylacyjne ze stali ocynkowanej lub z tworzywa sztucznego. Rozważmy bardziej szczegółowo charakterystykę techniczną, a także zalety i wady każdego z tych materiałów.

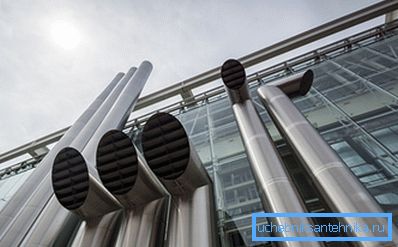

Wentylacja jest integralną częścią każdego obiektu.

Cechy konstrukcyjne systemów wentylacyjnych

Układanie kanałów dostępu świeżego powietrza do pomieszczenia i jego wentylację zapewnione jest na etapie sporządzania projektu budowlanego. Pozwala to utorować komunikację w ścianie i nie zepsuć wewnętrznej przestrzeni.

Optymalna konstrukcja - ocynkowana rura wentylacyjna, umieszczona obok komina. Pomaga to poprawić ciąg powietrza. Nie można jednak zlokalizować kanału zbyt blisko komina, aby uniknąć ogrzewania od dymu.

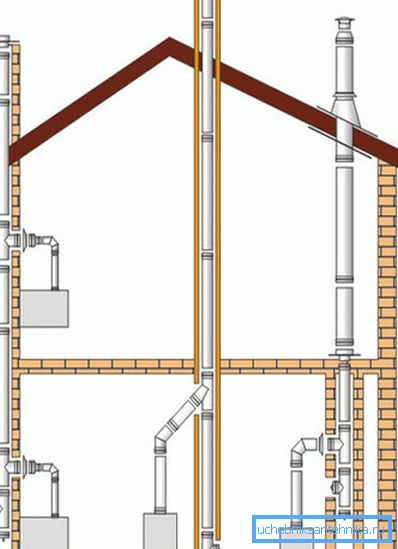

Projekt wentylacji odbywa się na etapie opracowywania

Zaleca się wykonanie osobnego kanału dla każdego pomieszczenia (do tego celu można zastosować falistą aluminiową rurę wentylacyjną), które są następnie przesyłane do wspólnego kanału.

Wskazówka! Jeśli pomieszczenia wymagające obowiązkowej wentylacji (kuchnia, łazienki, kotłownia) znajdują się na różnych końcach domu, możesz wyposażyć kilka kanałów wyjściowych. Ułatwi to instalację i obniży koszty gotówki.

Instrukcje dotyczące prac budowlanych zabraniają kanałów wentylacji krzyżowej z innymi rurociągami (ścieki, wodociągi, gazociągi). Ponadto, nie należy uruchamiać tych sieci inżynierskich w uprzednio zmontowanych przewodach powietrznych.

Istnieją dwa główne typy kanałów wentylacyjnych:

  • wbudowane, które są ułożone z cegły;
  • zewnętrzne (ukryte lub otwarte), do produkcji którego zastosowano rurę wentylacyjną z PVC lub galwanizowane.

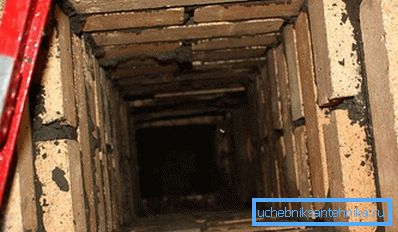

Wewnętrzny kanał wentylacyjny z cegły

Drugi wariant jest mniej pracochłonny i staje się coraz powszechniejszy. Ponadto niska cena rur wentylacyjnych może znacznie obniżyć koszty budowy, a łatwa instalacja pozwala zrobić wszystko samemu, bez angażowania drogich profesjonalistów.

Jak już wspomniano, do rozmieszczenia kanałów powietrznych stosuje się części o przekroju okrągłym i prostokątnym, wykonane z następujących materiałów:

  1. Blacha ocynkowana. Najczęściej takie systemy są układane w budynkach użyteczności publicznej, biurach, halach produkcyjnych i innych obiektach, które mają wysoki stopień zagrożenia wybuchem (falista rura wentylacyjna jest najczęściej stosowaną opcją do wentylacji dużych centrów handlowych).

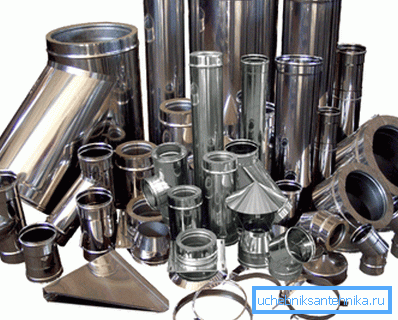

Wykonany z ocynkowanej stali
  1. Części z tworzyw sztucznych. Rura wentylacyjna w prywatnym domu często wykonana jest z polichlorku winylu lub innego podobnego polimeru. Ułatwia to instalację i zmniejsza szacunkowy koszt budowy bez pogarszania właściwości technicznych systemu wentylacyjnego.

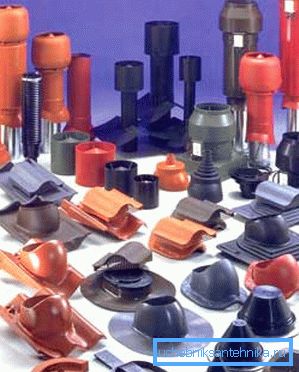

Zdjęcie części z tworzyw sztucznych do produkcji wentylacji

Wybór rur do wentylacji

Wymagania ogólne

Bez względu na wybrany materiał, systemy wentylacyjne w pomieszczeniach mieszkalnych lub komercyjnych muszą spełniać następujące wymagania:

  • być całkowicie zapieczętowane;
  • stworzyć warunki dla płynnego przejścia wymaganej objętości powietrza z przewidywaną prędkością;
  • spełniają normy sanitarne i higieniczne dotyczące poziomu hałasu;
  • być ognioodporne, odporne na spalanie i przyczyniające się do tłumienia otwartego płomienia;
  • najbardziej organicznie pasuje do projektu lokalu (szczególnie przy otwartym układaniu).

Do łączenia poszczególnych elementów są przewidziane specjalne łączniki do łączenia rur. Średnica rury wentylacyjnej i wymiary elementów kołnierzowych muszą być takie same, w przeciwnym razie nie będzie możliwe uzyskanie szczelnego połączenia.

Jednak nowoczesny przemysł wytwarza ogromną liczbę różnych części do projektowania wentylacji o pożądanej wielkości, więc nie będzie problemów z doborem i zakupem.

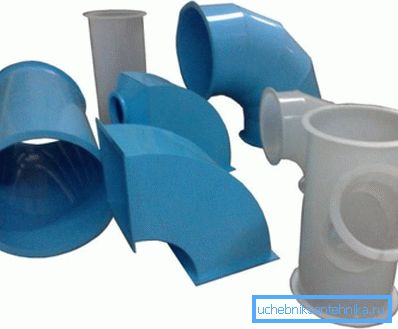

Jeśli to konieczne, użyj ukształtowanych części

Zwróć uwagę! Części wentylacyjne z PCV nie są podatne na korozję. Ponieważ nie muszą izolować przejścia podłogi międzypiętrowej i poddasza. Zgodnie z tym parametrem są one preferowane do galwanizowania, na zewnętrznych ściankach których może tworzyć się kondensat. Takie produkty muszą być chronione wełną szklaną.

Ocynkowane przewody wentylacyjne są niezbędne do zapewnienia wentylacji pomieszczeń, w których istnieje ryzyko pożaru. Nie stopią się nawet pod wpływem otwartego ognia. Ale w prywatnym domu ich użycie jest mniej uzasadnione, zwłaszcza, że ​​mogą one powodować silny nieprzyjemny hałas, gdy występują turbulentne przepływy powietrza.

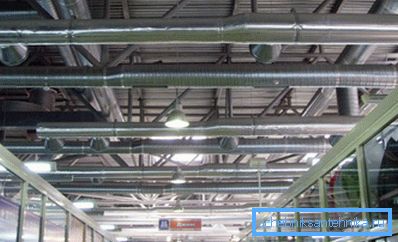

Rury ocynkowane są częściej stosowane w budynkach komercyjnych.

Jednak instalacja wspólnego kanału w pobliżu komina jest możliwa tylko za pomocą części wykonanych z ocynkowanej stali.

Wskazówka! Jeśli do instalacji kanałów stosuje się wentylację elastycznych rur, nie jest konieczne wykonywanie wielu zwojów, w przeciwnym razie nie można uniknąć hałasu.

Sztywne lub elastyczne części

W sprzedaży są sztywne i elastyczne wzory. Sztywne - są okrągłe i kwadratowe - służą do instalacji większości systemu wentylacyjnego. Elastyczne są niezbędne do zorganizowania niewielkiej sekcji kanału, jeśli trzeba wykonać kilka trudnych skrętów naraz.

Cechy elastycznych rur z tworzywa sztucznego i metalu podane są w tabeli.

Metal Plastik
Części te wykonane są z folii metalowej, składane w kilku warstwach.

+ mieć falistą strukturę

+ można zginać w dowolnym kierunku

- żebrowana powierzchnia wewnętrzna tworzy dodatkową odporność na przepływające powietrze

Wykonany jest z folii poliestrowej i aluminiowej.

+ mają solidną konstrukcję, dodatkowo wzmocnioną drutem stalowym

+ mają niskie przewodnictwo cieplne i dobrą izolację akustyczną

- nie mogą być używane do układania kanałów w pomieszczeniach, w których występuje zagrożenie pożarowe

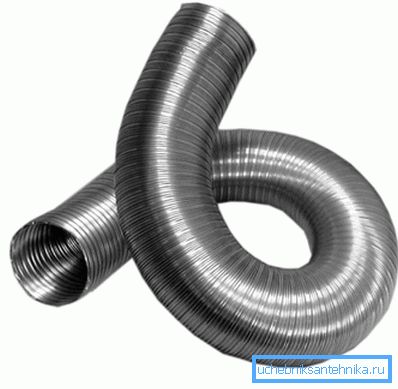

Falista rura aluminiowa

Funkcje instalacji

Jeśli chodzi o instalację, tutaj bezwzględnego lidera można uznać za części z tworzyw sztucznych.

Zastanówmy się tylko nad głównymi zaletami:

  1. Niska waga. Rury polimerowe można łatwo transportować i instalować bez użycia specjalistycznego sprzętu inżynierskiego.
  2. Do powieszenia konstrukcji nie trzeba instalować dużej liczby uchwytów. Ze względu na łatwość, zwijanie kanałów jest wykluczone.
  3. Plastik do wentylacji można łatwo pociąć na kawałki o pożądanej długości i zamontować za pomocą łączników i adapterów. Proces instalacji ocynkowanych rur wentylacyjnych jest bardziej pracochłonny i czasochłonny.

Oprócz zalet wymienionych powyżej, plastikowe rury wentylacyjne mają działanie antyseptyczne. Bakterie nie rozmnażają się na gładkiej powierzchni wewnętrznej, a kurz i zanieczyszczenia przechodzące przez wentylację nie utkną.

Dlatego system wentylacyjny wykonany z tworzywa sztucznego nie wymaga tak częstej konserwacji jak przewody powietrzne z galwanizowanego. To właśnie te czynniki doprowadziły do ​​tego, że zdecydowana większość sieci wentylacyjnych jest obecnie budowana z części polimerowych.

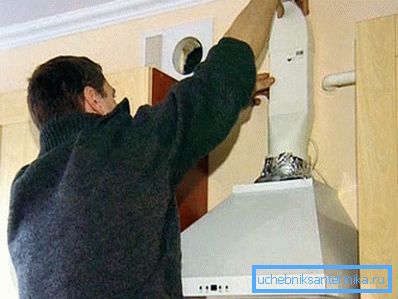

Rury z tworzyw sztucznych można łatwo zainstalować samodzielnie.

Wykorzystanie rur kanalizacyjnych

Do instalacji kanałów powietrznych stosuje się ocynkowaną rurę wentylacyjną o średnicy 100 mm i 110 mm. Te same średnice mają części polimerowe. Rury do oczyszczania ścieków (na przykład pofałdowania łączące wylot kanału z rurą) mają wymiary 120 mm.

Nasuwa się pytanie, czy możliwe jest zastosowanie rur spustowych i fal do układania kanałów wentylacyjnych, ponieważ ich cena jest znacznie niższa?

Tutaj powinieneś przestrzegać poniższych zasad:

  1. Wylot powinien być szerszy niż kanał wlotowy. Dlatego nie zaleca się mocowania pofałdowania 120 mm do wentylacji 110 mm.
  2. Wielu uważa, że ​​to przejście nie wpływa na funkcjonalność wentylacji. Uszczelniają mieszankę taśmą klejącą, uszczelniaczem i innymi podobnymi materiałami. Jednak przepływ powietrza, przechodząc przez taki krok, spowoduje turbulencje, które znacznie zmniejszą wydajność systemu.
  3. Jeśli to konieczne, aby wyposażyć przejście, należy użyć adapterów o gładkim zwężeniu, które zapewnią płynne przejście strumienia powietrza.

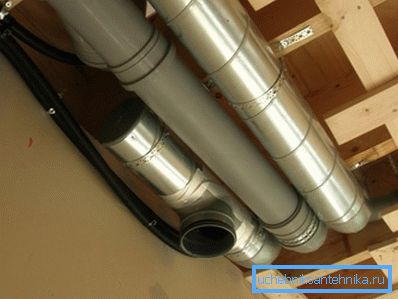

Rury kanalizacyjne mogą czasami służyć jako wentylacja

Wniosek

Wybierając tworzywo sztuczne lub ocynkowane do układania kanałów, nie zapominaj o tym, jak podłączyć przewody wentylacyjne. W końcu zarówno wydajność, jak i trwałość pracy sieci inżynieryjnej zależy od jakości dokowania. Więcej szczegółów na ten temat można znaleźć w wideo w tym artykule.
