Rury wysokociśnieniowe - rodzaje i zastosowania

Głównym zadaniem każdego rurociągu jest transport cieczy lub gazu, aw niektórych przypadkach odbywa się to pod wysokim ciśnieniem. Do montażu takich rurociągów najczęściej stosowane są wysokociśnieniowe rury stalowe, które spełniają wszystkie niezbędne wymagania wytrzymałościowe. Następnie rozważamy rodzaje takich rur i ich zastosowanie.

Rodzaje rur wysokiego ciśnienia

Do transportu cieczy i gazów pod wysokim ciśnieniem we współczesnym świecie bardzo często potrzebne są np. Takie rurociągi:

• W przemyśle naftowym;
• W inżynierii mechanicznej;
• Różne układy hydrauliczne itp.

Oczywiście w różnych aplikacjach wymagania dla tych produktów są różne. Dlatego poniżej przyjrzymy się ich głównym typom.

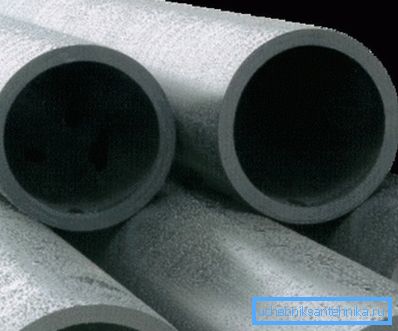

Hydrauliczny

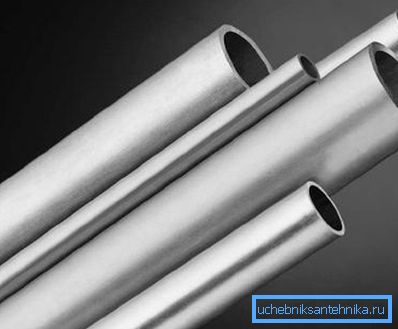

Jak łatwo się domyślić z nazwy, podczas instalacji hydraulicznego rurociągu i różnych systemów pneumatycznych stosowana jest wysokociśnieniowa rura hydrauliczna. Ponadto są używane w maszynach budowlanych i rolniczych, sprzęcie specjalnym itp.

W rzeczywistości produkt ten jest zwykłą, bezszwową rurą ciągnioną na zimno, produkowaną według GOST 9567-75 i GOST 8734-75. Taki produkt może mieć następujące wymiary:

Wskazówka! Jeśli rurociąg jest uszkodzony, istnieje możliwość naprawy rur wysokiego ciśnienia za pomocą konwencjonalnego spawania elektrycznego.

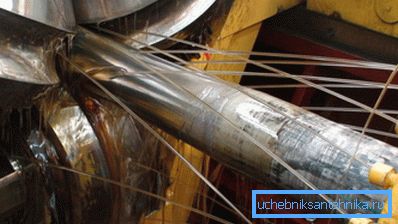

Proces produkcyjny składa się z następujących kroków:

• Pierwszym z nich jest przygotowanie wykrojów;
• Następnie kęs jest walcowany na zimno;
• Następnie wykonywane jest ciągnienie na zimno (w niektórych przypadkach toczenia i ciągnienia są połączone);
• Następnie gotowe produkty są poddawane obróbce cieplnej i chemicznej.

Ostatnim etapem jest kontrola jakości, w szczególności produkty są sprawdzane pod kątem odporności na ciśnienie hydrauliczne, spłaszczanie, zginanie itp. Należy zauważyć, że wytwarzanie rur wysokociśnieniowych o średnicy 4 mm odbywa się według tego samego schematu.

Zwróć uwagę! Ten produkt może być wykonany zarówno ze stali zwykłej, jak i ze stali nierdzewnej.

Instalacja rurociągu z reguły odbywa się za pomocą spawania lub spalania.

Rozdzielacz

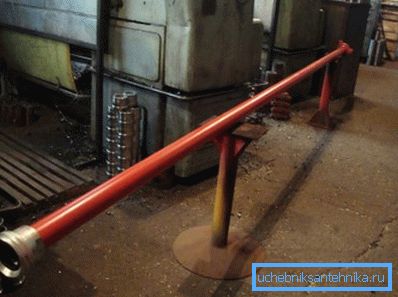

Rura wysokociśnieniowa (TVD), jak już wspomniano powyżej, jest również wykorzystywana w przemyśle naftowym. Stosuje się go do pompowania oleju o wysokiej frakcji i dalszego pompowania wody do odwiertu, co pozwala podnosić olej ponad powierzchnię cieczy.

Główną cechą teatru jest umiejętność wytrzymania bardzo wysokiego ciśnienia - 70 lub więcej MPa. Taką możliwość uzyskuje się dzięki grubym stalowym ścianom, których grubość jest proporcjonalna do średnicy - 5 mm i średnicy 60 mm.

Jeśli chodzi o długość, może to być:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Ten produkt jest wytwarzany zgodnie z GOST 633-80. Gatunek stali zależy od rodzaju pompowanej mieszaniny, ale najczęściej stosowaną stalą jest "20". Aby zapewnić ochronę przed korozją, produkt pokryty jest czerwoną emalią NTs-132.

Należy stwierdzić, że produkty muszą przejść testy hydrauliczne pod obciążeniem 130 Pa (przy grubości ścianki do 12 mm).

Bezszwowa stal do linii paliwowych

Rury bez szwu do linii oleju napędowego wykonane są ze stali gatunku 20 według GOST 11017-80.

Charakterystyka tych produktów jest następująca:

• Długość - 0,5 do 6 m.
• Względne wydłużenie - sprawia, że ​​nie mniej niż 21%.
• Opór przejściowy - musi wynosić co najmniej 392 N / mm2 /.
• Średnica wewnętrzna - 2 mm.
• Średnica zewnętrzna - 6-7 mm.

Zwróć uwagę! Dzięki umowie z klientem produkt ten może być wykonany z innych gatunków stali, na przykład 15XM, 30, 10 itd. Cena produktu może zależeć od gatunku stali.

Rura z tworzywa sztucznego

Często można usłyszeć coś takiego jak "wysokociśnieniowa rura z tworzywa sztucznego". Natychmiast należy zauważyć, że "wysokie ciśnienie" w tym przypadku jest bardzo względne, ponieważ "tworzywo sztuczne" nie jest w stanie wytrzymać takich obciążeń jak stal. Wystarczy jednak wytrzymać ciśnienie w instalacji hydraulicznej lub grzewczej.

Dlatego rury z tworzyw sztucznych są stosowane w rurociągach krajowych.

Najczęściej są one wykonane z następujących materiałów:

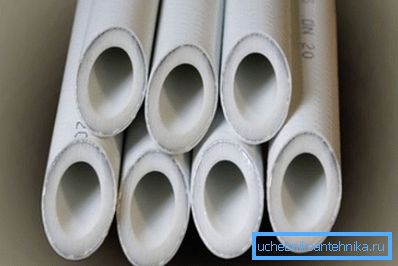

• Polipropylen (aby zwiększyć wytrzymałość, są wzmocnione aluminium lub włóknem szklanym).
• Polichlorek winylu.
• Polietylen

Podczas instalowania rur wodociągowych i systemów grzewczych materiał ten stał się znacznie bardziej popularny niż metalowy odpowiednik, co wiąże się z szeregiem jego zalet:

• Odporność na korozję;
• Niedrogi koszt;
• Możliwość wykonania instalacji własnych rąk, nawet laika;
• Trwałość - rurociąg może służyć do 50 lat;
• Odporność na środowiska agresywne chemicznie;
• Szybki montaż;
• Maksymalne ciśnienie do 2,5 MPa w temperaturze roboczej.

Średnica tych produktów mieści się w zakresie 16 - 630 mm. Średnica rurociągów domowych wynosi zwykle 20 - 32 mm.

W przypadku montażu większości rodzajów rur z tworzyw sztucznych należy zastosować specjalną spawarkę.

Krótka instrukcja jest następująca:

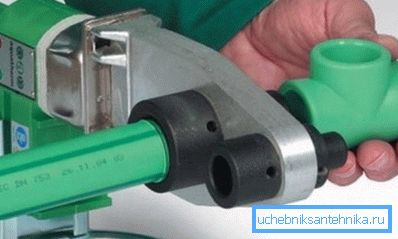

• Przede wszystkim należy podłączyć spawarkę do prądu i ogrzać ją do temperatury roboczej, która będzie wskazywana przez wskaźniki.
• Jeśli konieczne jest podłączenie rury wzmocnionej aluminium, najpierw trzeba usunąć górną warstwę materiału ze wzmocnieniem za pomocą specjalnego narzędzia (stripping).
• Następnie części do lutowania należy włożyć do dyszy lutownicy i poczekać, aż materiał zmięknie.
• Następnie części muszą wydostać się z dyszy i połączyć ze sobą. W tej pozycji muszą być trzymane, dopóki plastik się nie zamrozi. Jeśli po raz pierwszy nie udało Ci się wykonać złącza wysokiej jakości, powinieneś odciąć punkt lutowania i ponownie wykonać procedurę.

Zgodnie z tym schematem wszystkie szczegóły rurociągu są połączone w jeden system.

Tutaj, być może, są wszystkie główne punkty wysokociśnieniowych rur z tworzyw sztucznych.

Wniosek

Obecnie istnieje bardzo wiele rur przeznaczonych do rurociągów wysokiego ciśnienia. Wszystkie są zaprojektowane do różnych celów i różnych warunków pracy, w wyniku czego mają różne właściwości i cechy. Dlatego produkty powinny być wybierane zgodnie z ich przeznaczeniem.

Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
