Rury z polipropylenu do ogrzewania: 5 etapów instalacji

Początkujący, którzy nie mają wystarczającego praktycznego doświadczenia, decydując się na wybór niektórych technologii do projektowania układu klimatyzacji, zastanawiają się, czy rury polipropylenowe mogą być wykorzystywane do ogrzewania. Jednoznaczną odpowiedź możesz uzyskać tylko czytając materiały zamieszczone poniżej.

Funkcje polimerowe

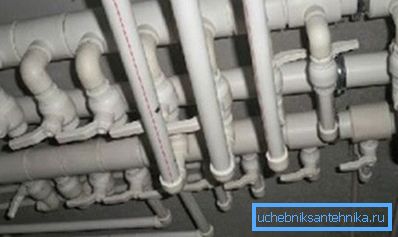

Przede wszystkim należy zauważyć, że ten rodzaj tworzywa sztucznego, jak każdy inny, jest doskonały do ​​transportu płynnego medium, które jest chłodziwem w systemie ogrzewania pomieszczeń.

Ponadto ogrzewanie rur polipropylenowych ma wiele zalet, które korzystnie odróżniają to rozwiązanie od istniejącej alternatywy.

Należą do nich:

1. Łatwa procedura instalacji. Rury wykonane z polipropylenu do ogrzewania są ze sobą łączone poprzez lutowanie. Ta technologia, w przeciwieństwie do spawania elementów stalowych, nie sprawia trudności nawet początkującemu mistrzowi i nie wymaga zaangażowania specjalistów od strony, której cena usług jest dość wysoka.

1. Polipropylen, będąc jednym z rodzajów tworzyw sztucznych, nie utlenia się w powietrzu, ponieważ system ogrzewania rur polipropylenowych absolutnie nie podlega korozji. To znacznie przedłuża jego życie.
2. Na wewnętrznej powierzchni rurociągów, ze względu na wyjątkową gładkość tworzywa, nie dochodzi do osadzania soli mineralnych rozpuszczonych w wodzie.. Dlatego nawet po wielu latach pojemność systemu grzewczego, a tym samym jego sprawność, nie zmniejszy się.
3. Rura polipropylenowa do ogrzewania, pomimo elastyczności, ma wysoką wytrzymałość mechaniczną. Oznacza to, że wewnętrzna sieć ogrzewania powietrznego zbudowana z tego rodzaju polimeru może wytrzymać wysoką temperaturę czynnika grzewczego i zwiększone ciśnienie krążącego płynu.
4. Odpowiednio zaprojektowany i zaprojektowany schemat ogrzewania z rur polipropylenowych, ze względu na dużą szybkość przepływu płynu, różni się zwiększoną wydajnością w porównaniu z ogrzewaniem wykonanym z metalowych detali.
5. Niski szacunkowy koszt instalacji systemu grzewczego pozwala zaoszczędzić.

Wskazówka! Biorąc pod uwagę, że rury do ogrzewania wykonane z polipropylenu są łatwe do spawania ze sobą własnymi rękami, można łatwo zaprojektować sieć wodociągową samodzielnie, jeszcze bardziej zmniejszając koszty.

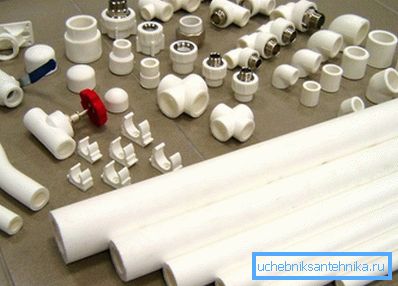

Wybór materiałów

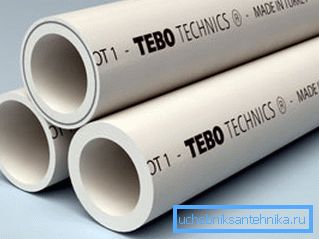

Istnieją różne rodzaje rur polipropylenowych. Ale nie każda z nich nadaje się do zaopatrzenia w wodę i ogrzewania. Wszystkie niezbędne parametry techniczne znajdują odzwierciedlenie w GOST R 52134-2003.

Dokument ten wskazuje również średnicę rur z polipropylenu do ogrzewania - tabela w nim pozwala dobrać odpowiedni typ części w zależności od temperatury, ciśnienia i rodzaju nośnika ciepła.

Znakowanie rur polipropylenowych pomoże rozróżnić różne części polimerowe: do ogrzewania nadają się gatunki klasy PN20 i PN 25. Tworzywa sztuczne użyte do ich produkcji umożliwiają transport cieczy o temperaturze 90 stopni Celsjusza (norma przewiduje również krótkotrwały nadmiar tego parametru o 10 stopni) .

Cyfry po oznaczeniu liter wskazują, że ciśnienie chłodziwa w systemie grzewczym może być 20 lub 25 razy wyższe niż atmosferyczne.

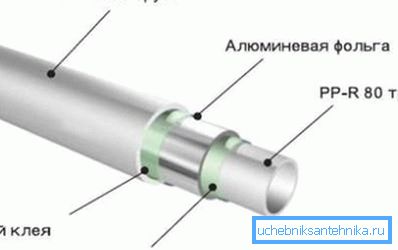

Lepiej jest używać rur i kształtek z polipropylenu do ogrzewania, oznaczonych jako PN 25. Produkty te są wzmocnione cienką folią metalową, co zwiększa niezawodność sieci transportu wodnego.

Niezależnie od tego, czy instalujesz nową sieć ogrzewania pomieszczeń, czy też banalną wymianę rur, przed ich zakupem powinieneś upewnić się o jakości:

• produkt musi mieć idealnie okrągły i równy kształt;
• struktura tworzywa sztucznego, z którego rury są odlane, musi być jednakowa na całej długości;
• na rurze musi być koniecznie oznaczenie, przez które można ustalić datę jego produkcji, numer partii i inne parametry techniczne.

Zwróć uwagę! W celu wytworzenia sieci grzewczej należy kupić rury i złączki łączące je produkowane przez jedną fabrykę. Każdy producent może dokonać niewielkich zmian w składzie użytego polimeru. Następnie, podczas lutowania, może to prowadzić do pojawienia się małżeństwa i luźnego połączenia części ze sobą. Ponadto rozmiary produktów różnych producentów mogą nieznacznie różnić się.

Montaż systemu grzewczego

Etap 1. Obliczenia

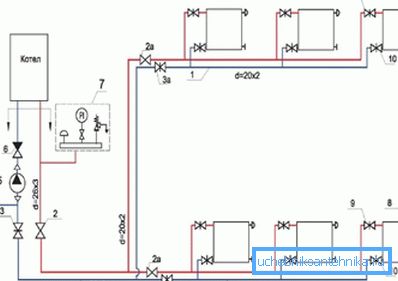

Pomimo faktu, że instalacja systemu grzewczego może być wykonana niezależnie, zaleca się zaprojektowanie go do profesjonalnego inżyniera. Tylko on może obliczyć wszystkie niezbędne parametry i sporządzić rysunek, zgodnie z którym zostanie wykonany montaż.

Wybór konkretnego rodzaju ogrzewania opiera się na charakterystyce pomieszczenia i jego powierzchni. Ponadto, w zależności od zastosowanych grzejników, można zainstalować systemy z górnym doprowadzaniem chłodziwa i niższe.

Przed sporządzeniem dokumentacji specjalista musi sprawdzić mieszkanie, usunąć jego rzeczywiste wymiary, sprawdzić obecność lub brak izolacji i tak dalej.

Ostateczny projekt, oprócz bezpośredniego rysowania, powinien wskazywać:

• Jaka jest średnica rur z polipropylenu do zastosowania przy projektowaniu systemu ogrzewania dla pomieszczeń;
• kąty, na których należy ułożyć główne rurociągi, aby zapewnić naturalny przepływ wody;
• punkty mocowania i sposoby podłączenia grzejników i innych urządzeń (kocioł, podgrzewacz wody itp.).

Etap 2. Wymagane narzędzia

Ogrzewanie rurami polipropylenowymi będzie działało przez długi czas i sprawnie tylko wtedy, gdy podczas instalacji dokładnie przestrzegano procedury lutowania.

W tej pracy będziesz potrzebować nie tylko bezpośrednio rur i kształtek, ale także specjalnego wyposażenia:

• specjalna spawarka do lutowania polipropylenu (zwana jest również "żelazkiem" lub "lutownicą");
• dysze umożliwiające podgrzewanie części o różnych średnicach;
• specjalny przecinak do rur lub nożyczki, za pomocą którego można wycinać kawałki rur o pożądanej długości;
• golarka - urządzenie do usuwania z końca rury resztek folii wzmacniającej, które mogą zakłócać lutowanie;

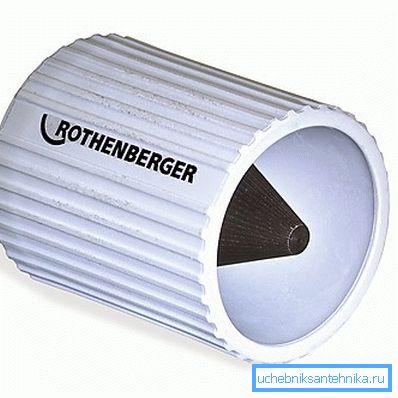

• Faskosnimitel - urządzenie, które wykonuje fazowanie na przecięciu rury, dzięki czemu lepiej wchodzi w kształt łącznika.

Etap 3. Przygotowanie

Przed przystąpieniem do połączenia konieczne jest w szczególności przygotowanie rur do użycia:

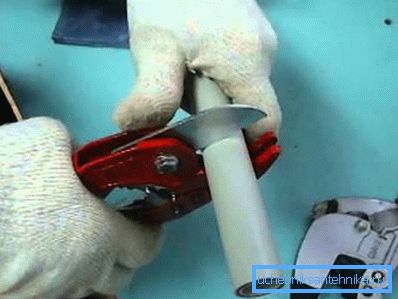

1. Za pomocą specjalnych nożyczek lub obcinaka do rur, nabyte rury polipropylenowe są cięte na długości, których potrzebujesz;

1. Od końca rury (jej zewnętrznej części) usuwa się fazę o szerokości 3 mm pod kątem 15 stopni. Dzięki tej operacji łatwiej jest wprowadzić rurę do złączek. Ponadto ostry koniec nie "oczyszcza" warstwy nagrzanego plastiku, co może prowadzić do naruszenia szczelności złącza w przyszłości.

1. Rurę i wewnętrzną powierzchnię złączki należy starannie oczyścić z kurzu i zanieczyszczeń, a następnie odtłuścić specjalnym związkiem.

Etap 4. Spawanie

Konieczne jest rozpoczęcie pracy z przygotowaniem sprzętu:

1. Zamocuj żelazko na specjalnym stojaku, co ułatwia jego użycie i chroni przed obrażeniami.
2. Termostat urządzenia powinien być ustawiony na 270 stopni Celsjusza. Temperatura ta jest optymalna do spawania rur polipropylenowych podczas instalacji systemu grzewczego.
3. Następnie należy poczekać, aż urządzenie się nagrzeje. Koniec tego procesu zostanie oznaczony zieloną diodą LED.

Proces łączenia rur ze sobą odbywa się w następującej kolejności:

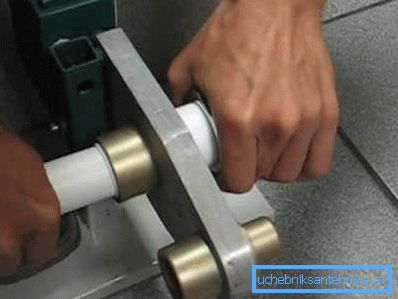

1. Oprawa jest umieszczona na bolcu lutownicy, a rura jest włożona do gniazda. Należy to zrobić jednocześnie, aby podgrzewanie i topienie tworzywa sztucznego na obu częściach odbywało się równomiernie.

1. Czas rozgrzewania zależy od średnicy użytych części i jest wskazany w dokumentacji dołączonej do lutownicy.

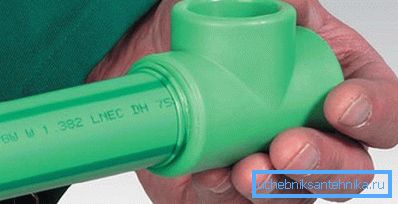

2. Pod koniec topienia należy usunąć rurę i złączkę z lutownicy i włożyć je do siebie.

Aby zapewnić maksymalną jakość podczas dokowania, należy postępować zgodnie z tymi wskazówkami:

• łączących się części, należy upewnić się, że ich linia osiowa jest ściśle równoległa;
• podczas utwardzania plastiku nie można przesuwać rury i armatury;
• przy dołączaniu do produktów nie wolno obracać ich wokół własnej osi.

Etap 5. Naprawianie

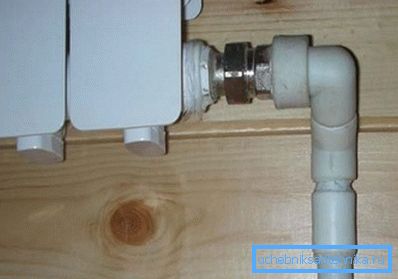

Połączenie z promiennikami ogrzewania odbywa się za pomocą specjalnych szybko rozłączalnych elementów, które są przymocowane do końcowych odcinków rurociągów grzewczych.

Aby uniknąć wypaczenia podczas pracy, wszystkie wykończone części należy zamocować na ścianie za pomocą zacisków lub wsporników. Muszą być zaprojektowane tak, aby wytrzymać ciężar rury wypełnionej wodą. W ten sam sposób zamontowane grzejniki.

Wniosek

Instrukcje zawarte w tym artykule opisują szczegółowo sekwencję czynności, która pozwala na indywidualne ogrzewanie grzejnika z polipropylenu jednorurowego w prywatnym domu. Podobna konstrukcja jest wykonywana i budowa podobnego programu w mieszkaniu. Więcej szczegółów na temat naszego tematu powie wideo przeznaczone do Twojej uwagi.
