Rury z polipropylenu - szczegółowy przegląd materiału

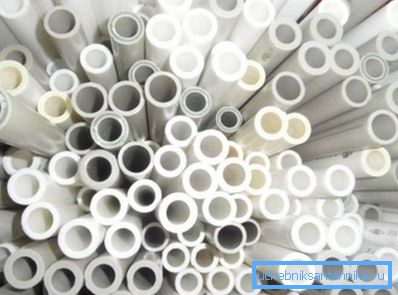

Rurociąg z polipropylenu pewnie wygrywa w sercu człowieka. Każdego roku coraz więcej osób instaluje rury PP w mieszkaniach zamiast zwykłej stali lub metalu-plastiku. Przyczyny tej popularności tkwią w wyjątkowej wydajności i niskiej cenie polipropylenu.

Zalety i wady rurociągu PP

Wymiana rur z polipropylenu wygląda uzasadniona, ponieważ w porównaniu z innymi materiałami (na przykład stalą, miedź itp.) Polipropylen wyróżnia się korzystnie:

• niska waga;
• łatwość instalacji, lutowanie odbywa się w ciągu kilku minut za pomocą specjalnej lutownicy. Połączenie w końcu - jednoczęściowe;
• gładka powierzchnia wewnętrzna, dzięki temu materiał zużywa się mniej;
• niski koszt;
• elastyczność.

Jeśli chodzi o niedociągnięcia, możliwe jest rozróżnienie, chyba że:

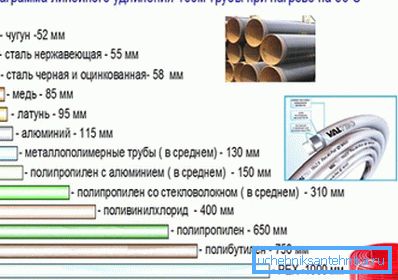

• wysoki współczynnik rozszerzalności liniowej. Częściowo, ta wada rozwiązana jest za pomocą wzmocnienia z tworzywa sztucznego z folią aluminiową lub włóknem szklanym, warstwa wzmacniająca jest umieszczona pomiędzy warstwami polipropylenu i działa jako ogranicznik rozszerzalności po podgrzaniu.

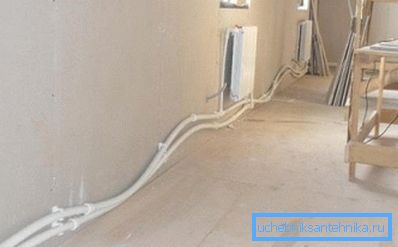

• temperatura płynu chłodzącego nie powinna przekraczać 95? Niektóre typy rur mogą wytrzymać do 110 ° C, ale tylko przez krótki czas, jeśli temperatura nośnika ciepła będzie zawsze taka, to pojawienie się fal jest nieuniknione.

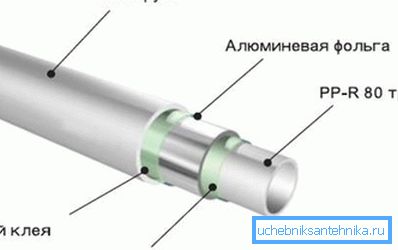

Na przykład, rura wykonana z polipropylenu PN 20 do 20 oznaczona PPR-AL-PEX (PPR-AL-PPR) może być z powodzeniem stosowana nie tylko do chłodzenia, ale także do dostarczania gorącej wody, a nawet do instalacji systemu grzewczego. Takie oznaczenie wskazuje, że zbrojenie zostało wykonane za pomocą folii aluminiowej.

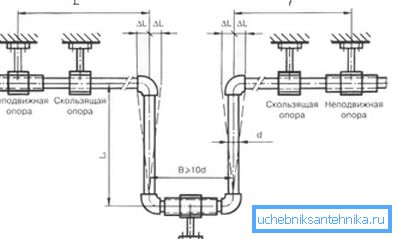

Zwróć uwagę! Aby rury nie przechodziły falami na długim prostym odcinku, zaleca się stosowanie kompensatorów w kształcie litery U. Dzięki nim podczas nagrzewania nie będzie zginania, tylko końce kompensatora będą się nieznacznie zbliżać.

Polipropylen pod mikroskopem

Charakterystyki techniczne rur polipropylenowych są w dużej mierze zdeterminowane przez właściwości samego tworzywa sztucznego.

Istnieje kilka rodzajów polimerów:

• homopolimer (charakteryzujący się kruchością w niskiej temperaturze);
• kopolimer blokowy - charakteryzuje się wysoką elastycznością, ale zużywa się szybko.

Ale szczególnie cenny jest losowy kopolimer (nazywany również polimerem typu 3). W niskiej temperaturze nie kruszy się, a górna granica temperatury roboczej wynosi 90-95 ?.

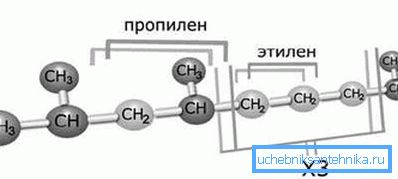

Takie doskonałe właściwości uzyskuje się dzięki wprowadzeniu etylenu do łańcucha cząsteczkowego PP. To właśnie ten "sąsiad" nadaje plastikowi tak niezwykłe właściwości. Ważne jest, aby cena materiału praktycznie nie zmieniała się w dużym stopniu.

Można zauważyć, że PP typu 3 jest całkowicie przyjazny dla środowiska, co jest szczególnie ważne przy jego przetwarzaniu. Produkowany jest w postaci bezbarwnych granulek.

Wymagania prawne

Pod tym względem istnieje duża luka w rosyjskich ramach regulacyjnych. Można zauważyć, że dokument z 2003 r. - GOST R 52134-2003, sformułował główne wymagania dla rurociągów z tworzyw termoplastycznych działających w trybie ciśnieniowym.

Dokument zawiera zakres ze wskazaniem wszystkich rozmiarów rur PP, a także normalizuje maksymalne odchyłki wymiarów geometrycznych. Ponadto zwrócono uwagę na obliczoną część - podano wzory do obliczania wytrzymałości ścianek rurociągu i jego trwałości.

Można również zobaczyć znakowanie rur z tworzyw termoplastycznych. Na przykład oznaczenie PVC-U według GOST oznacza, że ​​do produkcji użyto nieplastyfikowanego polichlorku winylu, a litery PB wskazują, że materiałem rurociągu jest polibuten.

Oprócz samego rurociągu uwagę w standardzie przywiązuje się również do kształtek (wymagania dotyczą szczelności połączeń). Dokument opisuje również proces testowania rury i połączenia pod względem wytrzymałości i szczelności.

Wybór rurociągu

Kiedy praca nad wymianą instalacji hydraulicznej lub ogrzewania w domu odbywa się ręcznie, kwestia wyboru odpowiedniej rury jest bardzo istotna. Dlatego konieczne jest przejście od warunków pracy systemu.

Dostawa zimnej wody

Standardowe ciśnienie w systemie zaopatrzenia w zimną wodę powinno wynosić od 0,3 do 6,0 atm, więc rury PN10 mogą być używane do dostarczania wody (liczba 10 wskazuje maksymalne ciśnienie, które rurociąg może wytrzymać bez deformacji).

Do układu mieszkania jest całkiem odpowiednia rura wykonana z polipropylenu 25 mm. Oczywiście, nikt nie zabrania stosowania wzmocnionego rurociągu do zimnej wody, ale spowoduje to po prostu niepotrzebne koszty i nie wpłynie na trwałość systemu.

Dostarczanie ciepłej wody

W systemie dostarczania konsumentom gorącej wody maksymalna wartość ciśnienia jest nieco mniejsza, nie powinna przekraczać 4,5 MPa. Jeśli chodzi o wybór rurociągu, tutaj musimy wziąć pod uwagę wpływ temperatury.

Zwróć uwagę! Ciśnienie, które może wytrzymać rura jest wskazane dla temperatury pokojowej (20 ° C), po ogrzaniu do 80 - 90 ° C wartość ta zmniejsza się o około 3 razy.

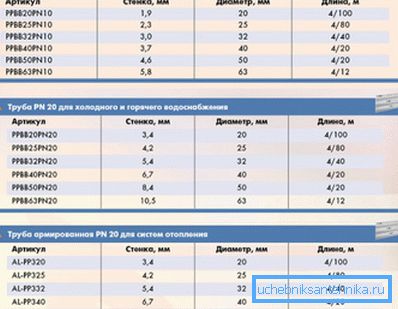

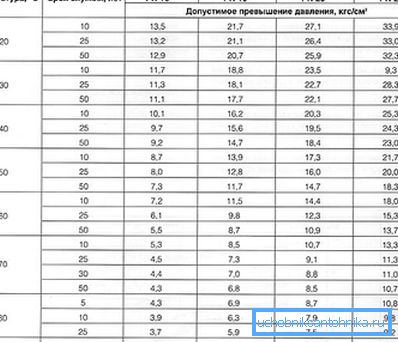

Podobnie jak w przypadku zaopatrzenia w zimną wodę, średnica rur, które rozpraszają ciepłą wodę w mieszkaniu, zwykle nie przekracza 25-32 mm. Ale w przypadku pionów można zastosować rurę z polipropylenu 50 mm. Wybór można przeprowadzić zgodnie z tabelą.

Do ciepłej wody najczęściej wykorzystywany jest rurociąg z oznaczeniem PN20. Można również spotkać mniej popularną rurę - PN16, ale dla niej maksymalna temperatura chłodziwa jest ograniczona do 60 ° C.

System grzewczy

Temperatura chłodziwa może osiągnąć 95 ° C, co w połączeniu z ciśnieniem w układzie stawia wyższe wymagania na rurociągu. Instrukcja instalacji systemów grzewczych umożliwia stosowanie tylko wzmocnionych rur PP (PN20 lub PN25). Rura wykonana z polipropylenu PN 25 do 20c z oznaczeniem PPR-FB-PPR wskazuje, że zbrojenie zostało wykonane przy użyciu włókna szklanego - jest to główna różnica między PN25 i PN20.

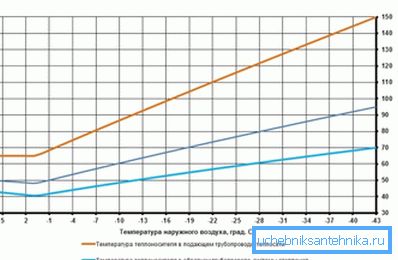

W przypadku autonomicznego ogrzewania w obszarze bezpośrednio przylegającym do kotła temperatura chłodziwa może przekroczyć 100 ° C, więc PP nie będzie tutaj działał. Aby rozwiązać ten problem, niewielka część stalowej rury zwykle wychodzi z kotła, a pozostałe przewody są wykonane z polipropylenu. Średnia temperatura zewnętrzna wpływa również na temperaturę nośnika ciepła.

Jeśli chodzi o średnice, najczęściej używane są następujące rozmiary:

• do okablowania na podłogach - nie więcej niż 32 mm;
• w przypadku pionów instalacji grzewczej można zastosować rurę polipropylenową o średnicy 63 mm.

Rurociąg falisty PP

Rury faliste mogą być stosowane w systemach kanalizacyjnych lub jako kanały kablowe (oczywiście takie rury są produkowane ze znacznie mniejszej średnicy). Kanalizacja pracuje w trybie swobodnego przepływu, a kanał kablowy w ogóle nie jest narażony na poważne obciążenia, dlatego wymagania dla takiego rurociągu nie są tak wysokie.

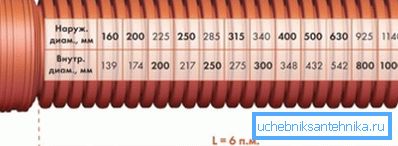

Rura falista z polipropylenu do odprowadzania ścieków jest dwuwarstwowa. Na zewnątrz powierzchnia jest pofalowana, co zwiększa sztywność i pozwala skuteczniej przenosić ciśnienie gleby, a wewnątrz - gładkie, co praktycznie nie przeszkadza w drodze przepływu wody.

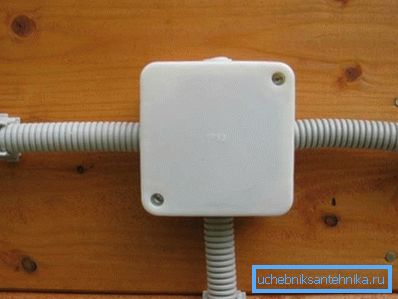

Jeśli chodzi o kanały kablowe, takie rury są wytwarzane w pojedynczych warstwach, dla nich stosuje się polipropylen o zwiększonej elastyczności. W tym przypadku główną cechą jest bezpieczeństwo pożarowe, PCB nie powinno się palić i uwalniać szkodliwych substancji do atmosfery.

Na końcu

Rury z polipropylenu są zasłużenie uważane za prawie najlepszy wybór do organizacji systemów hydraulicznych i grzewczych. Taniość, wysoka trwałość i łatwość instalacji pozwalają stopniowo eliminować konkurentów z rynku w obliczu rurociągów stalowych lub miedzianych.

Informacje przedstawione w artykule ułatwią nawigację przy wyborze rury do określonego zadania. Film w tym artykule opisuje główne typy rur PP.
