Rury z tworzyw sztucznych do zaopatrzenia w wodę: rodzaje i

Ogólnie rzecz biorąc, instalacja plastikowych rur do dostarczania wody może obejmować trzy rodzaje materiałów:

1. metal,
2. polipropylen,
3. polietylen.

Wszystkie z nich są z powodzeniem stosowane w rurociągach niskociśnieniowych, które są wykorzystywane zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Ale jeśli polietylen (PE) jest używany głównie do pnia, wówczas polipropylen (PP lub PPR) i laminat na bazie metalu są zwykle używane do okablowania (nie ma skrótów).

Poniżej przyjrzymy się właściwościom technicznym i instalacyjnym takich materiałów, a także obejrzyjmy wideo w tym artykule.

Pipeline

Krótko o polietylenie

• Kiedy w sektorze prywatnym instalowany jest system zaopatrzenia w wodę, zwykle jako urządzenie pobierające wodę wykorzystuje się studnię lub studnię (piasek lub artesian), a pompę hydroforową zanurzalną lub hydroforową stosuje się w pompowni. W dowolnej z tych opcji, rura polietylenowa o średnicy 32 mm jest używana jako droga do zespołu skrzyżowania (z rzadkimi wyjątkami). W tym przypadku złączki zaciskowe są używane do dokowania rur, które mogą być proste (sprzęgło), ustawione pod kątem 90 °, trójnik, czworokąt i redukcja do przełączania na inne sekcje.
• Montaż PE jest najczęściej wykonywany pod ziemią, ale jest to dość delikatny materiał, dlatego gdy jest on pochowany w wykopie, stosuje się pewne środki ostrożności, to znaczy podkładkę z piasku.. Aby to zrobić, wlej warstwę piasku od 2 cm do 5 cm i nałóż na nią rurkę wodną, ​​po czym ponownie pokryje się piaskiem, tak aby stałe przedmioty w glebie (kamienie, metal, szkło) nie uszkodziły ściany. Istotną zaletą polietylenu jest jego niska cena.

Uwaga Oprócz zaopatrzenia w wodę rury z polietylenu są wykorzystywane do instalacji systemów kanalizacji niskiego ciśnienia, a także kanałów kablowych do elektryfikacji i komunikacji.

Okablowanie z polipropylenu

W przypadku typowego okablowania najczęściej używa się obecnie polipropylenu (ecoplast), którego skrót w języku rosyjskim wygląda jak PP, aw języku łacińskim - PPR, a wymiary rur z tworzyw sztucznych do zaopatrzenia w wodę z PP wynoszą od 20 mm do 110 mm (średnica zewnętrzna). Ponadto takie produkty PPR mogą być jednościenne lub wzmocnione (warstwa wzmacniająca wykonana jest z folii aluminiowej lub włókna szklanego).

Stan PPR zależy od celu i może być ponownie oznaczony skrótem PN, po którym następuje liczba określająca gęstość ściany i sposób użycia tej rury (dla ciepłej lub zimnej wody, autonomicznego lub centralnego ogrzewania).

W ten sposób PN10 jest przeznaczony do transportowania zimnej wody o temperaturze nieprzekraczającej 20 ° C w trybie stałym i może szybko osiągnąć 45 ° C. W tym przypadku ściana (w zależności od sekcji) może wynosić od 1,9 do 10 mm, a średnica wewnętrzna od 16,2 mm do 90 mm i wytrzymać ciśnienie 1 MPa (10,2 kg / cm²).

PN20 jest przeznaczony zarówno do zimna, jak i wody (taka rura jest często nazywana uniwersalną), z temperaturą nieprzekraczającą 80 ° C w trybie stałym i może krótko osiągnąć 100 ° C. W tym przypadku ściana (w zależności od przekroju) może wynosić od 16 mm do 18,4 mm, a średnica wewnętrzna od 10,6 mm do 73,2 mm i wytrzymać ciśnienie 2 MPa (20,4 kg / cm²). Zazwyczaj wzmocnione folią aluminiową.

PN25 jest przeznaczony zarówno do wody zimnej, jak i wody (taka rura jest często nazywana uniwersalną), o temperaturze nieprzekraczającej 95 ° C w trybie stałym i może krótko osiągnąć 150 ° C.

W tym przypadku ściana (w zależności od przekroju) może wynosić od 4,0 mm do 13,3 mm, a średnica zewnętrzna od 21,2 mm do 77,9 mm, średnica wewnętrzna od 13,2 mm do 50 mm i wytrzymać ciśnienie 2 , 5 MPa (26 kg / cm²). Rura jest zwykle używana do centralnego ogrzewania, ale warstwa wzmacniająca nie znajduje się tutaj w środku warstwy, ale bliżej zewnętrznej krawędzi.

Do dokowania PN25 używany jest trymer, jak na powyższym zdjęciu, który usuwa nie tylko górną warstwę PPR, ale także folię aluminiową, w celu zapewnienia dobrej przyczepności przy spawaniu rur tego typu za pomocą lutownicy elektrycznej. Nurek wybiera się zgodnie ze średnicą zewnętrzną rury polipropylenowej PN25.

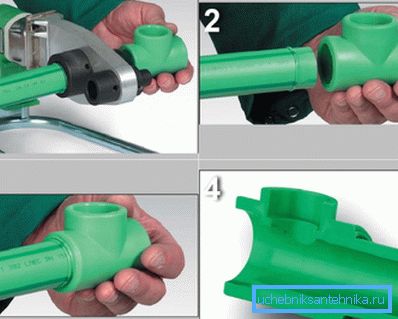

Łączenie rur polipropylenowych odbywa się za pomocą przepustu (łącznik, kątownik 32 ?, 45?, 90 ?, trójnik), łączników redukcyjnych i gwintowanych (zmiana na inny materiał). Fragment nr 4 pokazuje prawidłowe dopasowanie rury do kształtki, która przy większej głębokości powoduje spłaszczenie krawędzi iw rezultacie obniża przepływ wody.

Uwaga W przypadku polipropylenu naprawianie plastikowych rur dostarczających wodę odbywa się bardzo rzadko, ponieważ okres gwarancji od zakładu produkcyjnego wynosi od 50 do 100 lat. Czasami jednak wymagane jest wiązanie, które, biorąc pod uwagę sztywność rur, jest wykonane przy użyciu amerykańskiej armatury.

Metaloplast

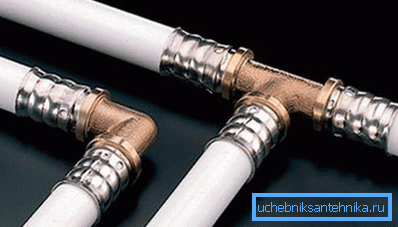

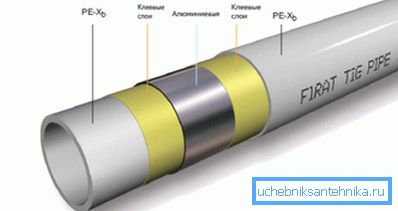

Najłatwiejszym i najszybszym materiałem do dystrybucji wodno-kanalizacyjnej jest metal-plastik - tutaj prace lutownicze nie są wymagane do dokowania i odsprzęgania - połączenie odbywa się za pomocą metalowych złączek i gniazd kompresji. Sama rura składa się z pięciu warstw, gdzie dolna i górna są wykonane z polimerów, środkowa (wzmocnienie) folii aluminiowej i dwa spoiwa kleju.

Jeżeli ciśnienie robocze nie przekracza 10 atmosfer, a temperatura wody nie jest większa niż 90 ° C, to według producenta czas życia metalowo-plastikowych rur doprowadzających wodę musi wynosić co najmniej 50 lat.

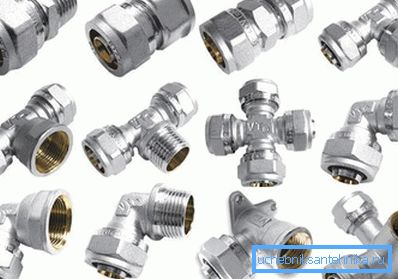

Słabym punktem są tu złączki i gniazda wodne do rur metalowo-plastikowych - są one wykonane z metalu i pomimo tego, że może on być bardzo wysokiej jakości, każdy metal jest podatny na korozję. Ponadto warstwa wzmacniająca jest również podatna na uszkodzenia, która może występować z łączeniem lub bez - w przypadkach, w których folia ma szew, osłabia to wytrzymałość zbrojenia.

Bardziej trwała jest bezszwowa warstwa wzmacniająca, gdy folia jest uformowana w postaci solidnej rury lub zakładki warstwowej. Jednolita opcja służy również do układania systemu ogrzewania podłogowego (zamiast polietylenu).

Wniosek

Jak każda inna rura, metal-plastik może być łączony z dowolnymi materiałami (metal, polipropylen), ale jest jedna niezaprzeczalna zaleta - montaż rur metalowo-plastikowych do dostarczania wody może odbywać się na nierównych powierzchniach - rura łatwo się wygina. Ta funkcja umożliwia montaż rury, układanie jej zarówno w linii prostej, jak i przy dowolnych obrotach, bez użycia tych metalowych okuć, które są podatne na korozję.
