Rury z żeliwa sferoidalnego - cechy i zastosowania

19-10-2018
Rury

Skrót rur z żeliwa ЧSHG definiowany jest jako "grafit sferoidalny o wysokiej wytrzymałości". Większość ludzi kojarzy takie rury z systemami kanalizacyjnymi, jednak w rzeczywistości zakres ich wykorzystania nie ogranicza się do jednego systemu kanalizacyjnego. Następnie przyjrzymy się bliżej właściwościom takich rur i zastanowimy się, w jakim celu są one używane.

Rura VChSHG 100 pod połączeniem w kształcie dzwonka

Informacje ogólne

Żeliwo, jak wiadomo, różni się od stali wyższą zawartością węgla. Aby uzyskać stal, żeliwo jest wysyłane do jednostek stalowych, w których dostarczane jest powietrze. W rezultacie tlen wiąże węgiel z dwutlenkiem węgla.

W ten sposób uzyskuje się stal, która ma lepsze właściwości eksploatacyjne niż żeliwo.

W szczególności można wyróżnić następujące zalety:

  • Zwiększona wytrzymałość na stres;
  • Lepkość i plastyczność.

Jednak stal ma jedną raczej poważną wadę - podatność na korozję, co jest niedopuszczalne w przypadku rur kanalizacyjnych. Z tego powodu rury stalowe w sieciach kanalizacyjnych nie mają zastosowania.

Aby zwiększyć odporność stali na korozję, naukowcy zaproponowali dodanie do niej stopów chromu, wanadu i tytanu. Doprowadziło to jednak do znacznego wzrostu kosztów materiałów. Dlatego rozpoczęto dalsze prace w innym kierunku - znajdując sposób kontrolowania kształtu grafitu zawartego w szarym żelu.

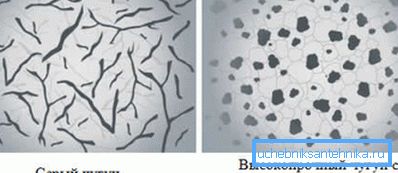

Różnica w kształcie grafitu w kolorze szarym i żeliwa sferoidalnego

W 1943 r. Amerykańska naukowiec, Kate Millis, była w stanie uzyskać grafit kulisty zamiast blaszki w żeliwie. Ta modyfikacja zakończyła się powodzeniem z powodu dodania niewielkiej ilości magnezu do stopionego żelaza.

Tak więc pojawiły się żeliwne rury, które mają dobrą wytrzymałość i jednocześnie są odporne na korozję.

Właściwości rur VChGG

Główną zaletą żelazka grupy szybkotnącej jest wysoka wytrzymałość w połączeniu z dobrymi własnościami odlewu.

Zgodnie z GOST 7293-85 stwierdza się, że takie rury powinny mieć następujące zalety:

  • Wysoka ciągliwość;
  • Mała wrażliwość na pojawianie się koncentratorów napięcia;
  • Odporność na obciążenia cykliczne;
  • Łatwość obróbki;
  • Wysoka odporność na ciepło;
  • Odporny na agresywne środowiska;
  • Niski współczynnik tarcia;
  • Niska cena

W odniesieniu do charakterystyki odlewania, klasa chelatów ma:

  • Dobra płynność;
  • Mały współczynnik skurczu;
  • Nieznaczna tendencja do tworzenia gorących pęknięć.

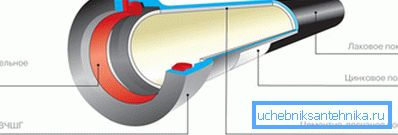

Schemat urządzenia

Należy zauważyć, że zewnętrzna część produktów jest pokryta podwójną powłoką ochronną:

  • Cynk;
  • Lakier bitumiczny.

Ta powłoka zwiększa trwałość produktów. Jednakże, jeśli rurociąg pasuje do gleby zawierającej agresywne pierwiastki chemiczne, można zastosować specjalne powłoki.

Rury kanalizacyjne 110x1200 mm

Zakres

Dzięki wszystkim powyższym cechom, żelazne rury o wysokiej częstotliwości są wykorzystywane do różnych celów, między innymi do następujących zastosowań:

Produkcja ropy i gazu Rurociągi służą do transportu produktów wydobywanych ze studni do zakładów rozdzielających.
Zaopatrzenie w wodę Do tych celów użyj specjalnych rur ciśnieniowych. Są one szeroko stosowane w zakładach odsalania przemysłowego, jak również w wodociągach (na zewnątrz).
Systemy kanalizacyjne Rury żeliwne do ścieków straciły popularność, ale mimo to nadal są używane w naszym kraju.
Dopływ ciepła W sieciach, w których temperatura nie przekracza 120 stopni.

Wskazówka! Pomimo wszystkich zalet rurociągu z żeliwa, bardziej celowe jest stosowanie rur z tworzywa sztucznego, ponieważ ważą znacznie mniej i można je montować ręcznie.

Gatunek

Przede wszystkim rury VChShG różnią się sposobem połączenia:

  • Pod spawanym złączem (żeliwo jest doskonale przygotowane specjalnymi elektrodami);
  • Pod gniazdem.

Zwróć uwagę! Instrukcja montażu rury ze złączem gniazdowym oznacza fazę na jednym końcu rury. Jeśli jest on przecięty, to fazowanie musi być wykonane niezależnie, aby zapewnić szczelność złącza.

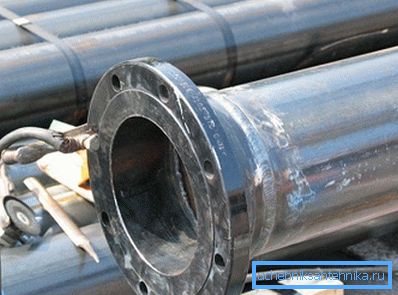

Na zdjęciu - rury z przyłączem kołnierzowym

Ponadto różne właściwości rur są wymagane w różnych aplikacjach, co stanowi o ich różnorodności.

Poniżej rozważamy ich główne typy:

  1. Ciśnienie - wykonane zgodnie z GOST 9583 75. W zależności od grubości ściany, są one podzielone na trzy klasy:
    • LA;
    • A;
    • B.

    Najczęściej spotykana jest rura ciśnieniowa wykresu wysokiej częstotliwości 150 mm, która służy do układania rurociągów.

    1. Z przyłączem kołnierzowym - produkty te są produkowane przez rosyjską firmę "Free Falcon". Połączenie kołnierzowe zapewnia prostą i niezawodną składaną instalację rurociągu.
    2. Z powłoką cementowo-piaskową - mają wyższe właściwości higieniczne. Dlatego są one stosowane w urządzeniu do picia wody pitnej. Należy zauważyć, że rura z żeliwa ciągliwego z CPP nie podlega żużlowaniu i jest zabezpieczona przed korozją. Pozwala to na zachowanie jakości wody pitnej, która jest regulowana przez SNiP.

    Wskazówka! W wyniku istniejącego zamieszania w dokumentacji przy wyborze produktów lepiej jest zapoznać się z aktualnym cennikiem producenta, niż polegać na asortymencie wskazanym przez GOST.

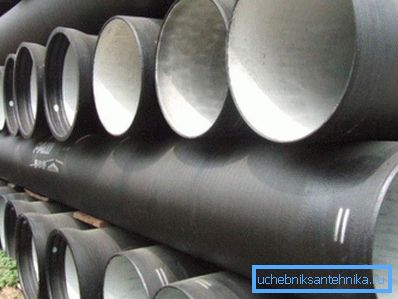

    Rury z TsPP

    Tutaj, być może, są wszystkie główne cechy i rodzaje rur Cheka.

    Wniosek

    Rury VChGH mają wiele wyjątkowych właściwości. Dlatego pomimo pojawienia się na rynku nowoczesnych materiałów, wciąż są one poszukiwane w różnych zastosowaniach. Jest to w dużej mierze ułatwione dzięki różnorodności produktów z grupy żelaz o wysokiej częstotliwości, które mogą mieć jedną lub drugą właściwość niezbędną w różnych warunkach pracy.

    Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
