Rury ze stali nierdzewnej - harmonia mocy i piękna

Popularność rur ze stali nierdzewnej jest słusznie zasłużona. Obszary zastosowania tych produktów są tak różnorodne, że konieczne jest wybranie odpowiednich parametrów. GOST na rurach ze stali nierdzewnej może być właściwym przewodnikiem w tej sprawie.

Odporność na ścieranie, fantastyczna odporność na niekorzystne warunki środowiskowe i agresywne substancje, w połączeniu z odpornością na obciążenia mechaniczne, czyni takie rury niemal wyjątkowymi.

Każda rura ma swoje własne miejsce

Rury odporne na korozję są wykorzystywane do wewnętrznych i zewnętrznych rurociągów, do budowy monumentalnych i lekkich konstrukcji, w projektowaniu projektów. Zgodnie z przyszłymi obciążeniami, które przyjmie struktura, dobierany jest odpowiedni materiał roboczy.

Zakres rur ze stali nierdzewnej zawiera podstawowe informacje o wszystkich rodzajach produktów walcowanych (rura profilowana o przekroju kołowym). W przypadku przekrojów walcowanych widoki przekrojów są różnorodne, mogą być wieloaspektowe, kwadratowe, prostokątne, segmentowe itp.

Kształt sekcji i operacji zależy od rodzaju planowanych obciążeń. Jeżeli ciecze transportujące rurociąg mają zwykle przekrój okrągły, to dla elementów nośnych ramy najlepszą opcją jest kwadratowy lub prostokątny przekrój.

Typy powierzchni

Powierzchnie wykonane ze stali nierdzewnej t różnią się od siebie wyglądem dzięki wykończeniu materiałami ściernymi lub podczas reakcji elektrochemicznej. Wydajność jest gładka lub szorstka, matowa lub lustrzana, która będzie albo ukrytą częścią konstrukcji nośnej, albo kołowrotem.

Rodzaje rur walcowanych

Proces technologiczny produkcji rur bez szwu obejmuje dwie opcje.

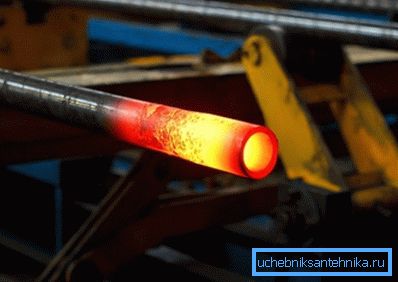

1. Gorący wynajem - obejmuje 2 podstawowe operacje: podgrzanie kęsów okrągłych do plastyczności i przetworzenie go na młynie przekłuwającym. Uzyskana pusta tuleja jest zaciśnięta, rozciągnięta, zrolowana. Gotowe wyroby zgodnie z grubością ścianki są cięte według GOST 9940 81 na fragmenty od 300 mm długości minimalnej wielokrotności do 1,5-10 m długości nie mierzonej.

1. Zimna i ciepła wypożyczalnia wykonywane przez podobną technologię. Dopiero po flashowaniu produkt schładza się wodą. Minimalna długość jest ograniczona do 300 mm, maksymalna - 12,5 m, wymiar można objaśnić zgodnie z GOST 9941 81, w zależności od grubości ścianki

Do produkcji rurociągów wykorzystano półfabrykaty blachy. Są one cięte i walcowane w młynie formującym, zmieniając kształt przekroju z okrągłego na kwadratowy / prostokątny. Równolegle odbywa się zgrzewanie spoin spawalniczych.

Dane techniczne - rury ze stali nierdzewnej z wizytówkami

Ogólnie rzecz biorąc, GOST 9941 81 i 9940 81 są w solidarności, stawiając główne wymagania dla asortymentu okrągłych rurociągów w pytaniach.

Zgodnie z GOST 9941 81 należy przestrzegać następujących wymagań dotyczących zimnych i ciepłych produktów walcowanych:

• maksymalne odchyłki średnicy zewnętrznej - od 0,3 mm do 1%;
• odchylenie grubości ścianki - od 0,05 mm do 10%;
• Krzywizna rury na odcinku 1 metra - 1-2 mm;

• zastosowanie gatunku stali i jakości gotowego produktu w zależności od tego.

Według GOST 9940 81 bez szwu gorąco walcowane. Zewnętrzna średnica takiego rurociągu zmienia się w zakresie 57 - 325 mm.

Tolerancje różnią się w zależności od grubości metalu. Na przykład przy grubości ściany wynoszącej 8-20 mm maksymalne odchylenie wynosi ± 15%.

Jakość spoiny i wady są wykonywane zgodnie z GOST 11068-81. Główne wymagania techniczne dla wyrobów walcowanych określa GOST 8639-82 - odchylenie od kąta prostego (± 1,5 °), krzywizna (do 2 mm na 1 m), skręcanie.

Zwróć uwagę! Jeśli potrzebujesz znać teoretyczną wagę rurociągu, ale nie ma GOST, możesz użyć prostej formuły - waga 1 p / m = D * t * 0,025 kg, gdzie D jest zewnętrzną średnicą (mm), t jest grubością ściany (mm).

Rodzaje i metody montażu systemów rur nierdzewnych

Gama produktów wykonanych ze stali odpornej na korozję pozwala tworzyć konstrukcje do różnych zastosowań użytkowych. Instalacja rur ze stali nierdzewnej o okrągłym przekroju jest idealna dla systemów transportujących ciecze i gazy bez reakcji z nimi.

Rury profilowe są natomiast najbardziej odpowiednie w konstrukcjach architektonicznych, jako podpory, ogrodzenia itp. Usztywnienia umożliwiają wytrzymywanie obciążeń skrętnych, mechanicznych i wibracyjnych.

Montaż okrągłych rur

Systemy rurociągów ze stali nierdzewnej są poszukiwane w przemyśle spożywczym, chemicznym i medycznym. Stabilna powierzchnia nie zmienia smaku żywności i nie jest niszczona przez narażenie na trujące płyny. Montaż rurociągów ze stali nierdzewnej zależy od warunków eksploatacji.

Permanentne połączenia

Instrukcja do tego typu dokowania rurociągów wygląda zwyczajnie - wystarczy podłączyć rury i spawać / lutować / przyklejać.

Rozróżniam te typy stałych połączeń:

• spawanie (tyłek i gniazdo) wykonywane jest metodą spawania łukowego w osłonie argonu, szwy są czyszczone kwasem lub materiałami ściernymi;
• lutowanie (twarde i miękkie);
• klejenie (kleje anaerobowe, cyjanoakrylowe).

Rozdzielone złącza

Najwygodniejszy sposób łączenia, ten typ złącza można łatwo wykonać ręcznie:

• tuleja;
• gwintowane;
• sprzężenie;
• zaciskanie;
• dusić.

Diopter - spojrzenie w esencję

W przemyśle spożywczym zwyczajowo wyposaża się rurociągi w dioptry (szklane okna) - urządzenia pozwalające obserwować, co dzieje się w samym rurociągu. Urządzenia te najczęściej potrzebują przedsiębiorstw mleczarskich i cukierniczych.

Rurka ze stali nierdzewnej jest reprezentowana przez dwa modele - rurę i nakrętkę (podwójny iluminator), z których każdy ma swoje zalety.

1. Przy kącie widzenia rury 360 °, szybko odłączany wziernik połączenia zaciskowego.

1. Klucz ma podświetlenie wewnętrznej przestrzeni, szkło wytrzymuje spadek temperatury z 230 ° do 20 ° C przez minutę. Spawanie metodą połączenia.

Struktury z rurociągów profilowych

Montaż rur ze stali nierdzewnej o przekroju prostokątnym i kwadratowym jest stosowany przy wznoszeniu różnego rodzaju konstrukcji metalowych - szkieletu supermarketu, szkieletu fundamentowego, podpór. Czynnikiem decydującym będzie tutaj grubość ścian profilu.

Lżejszy rurociąg najlepiej nadaje się do szop, balustrad, billboardów, ram meblowych i elementów dekoracyjnych. Metody łączenia obejmują również spawanie i łączenie z okuciami.

Na końcu

Odporność na agresywny atak chemiczny, wytrzymałość mechaniczną i reprezentacyjny wygląd to trzy wieloryby, które wspierają popularność stali nierdzewnej. Główny rurociąg lub przewód w mieszkaniu, konstrukcja nośna lub mebel - cena schodzi na dalszy plan, jeśli chodzi o trwałość i bezpieczeństwo.

Wideo w tym artykule opisuje proces produkcji rur ze stali nierdzewnej.
