Samodzielna instalacja rur miedzianych: metody wykonania i

W tym artykule opiszemy, w jaki sposób może być wymagana instalacja rur miedzianych własnymi rękami i jakie narzędzia do tych celów. Pomimo faktu, że komponenty z metali nieżelaznych mają niewielkie zapotrzebowanie na konstrukcję systemów wodno-kanalizacyjnych i grzewczych, temat nie przestaje mieć znaczenia, ponieważ rury miedziane o średniej i małej średnicy są stosowane w różnych dziedzinach.

Od razu zauważamy, że instalacja miedzi znacznie różni się od pracy z innymi typami rur metalowych. Ale przed instalacją rur miedzianych opowiem Ci główne zalety i wady tego materiału.

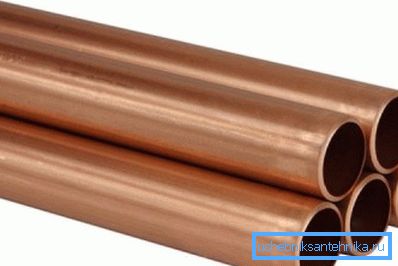

Najważniejsze funkcje

Wiele osób doświadczyło fajnego doświadczenia opartego na nauce, wykorzystując miedzianą rurkę i magnes neodymowy. Okazuje się, że ogniska, w których magnes w rurze miedzianej poruszają się powoli, nie są jedyną zaletą produktów wykonanych z takiego kolorowego metalu.

Wśród zalet tego wynajmu zwracamy uwagę na:

• odporność na metal nieżelazny na procesy utleniania;
• łatwość obróbki ze względu na miękkość metalu;
• łatwość instalacji dzięki różnym metodom montażu rurociągów;
• bezpieczeństwo ekologiczne i zerowy wpływ miedzi na właściwości transportowanego medium;
• atrakcyjny wygląd, a zatem możliwość zastosowania w większości nowoczesnych i klasycznych wnętrzach.

Istnieje jednak jedna poważna wada, z powodu której rurociągi miedziane nie są rozpowszechnione - jest to wysoka cena.

Główne metody instalacji rurociągów miedzianych

Metody instalacji systemów grzewczych lub hydraulicznych są określone przez charakterystykę stosowanych rur.

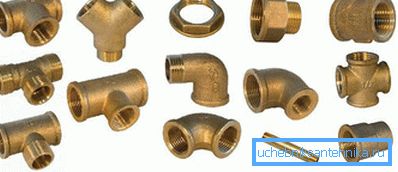

Miedź jest miękkim metalem, dlatego tradycyjne metody łączenia z gwintowaniem odnoszą się tylko do grubościennych produktów.

Ale ponieważ większość kupujących, ze względu na oszczędność pieniędzy, kupuje wyroby cienkościenne walcowane z metali nieżelaznych, skoncentrujemy się na takich metodach instalacji, jak:

• spawanie lutowane;
• połączenie za pomocą złączek prasowych;
• zarodnik ze złączkami tulei zaciskowej.

Rozważ każdą z metod bardziej szczegółowo.

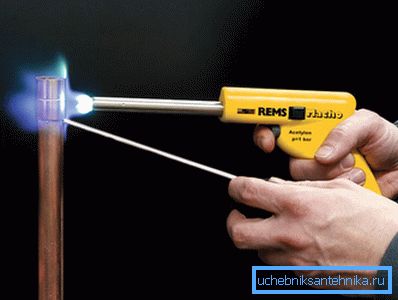

Lutownica acetylenowa

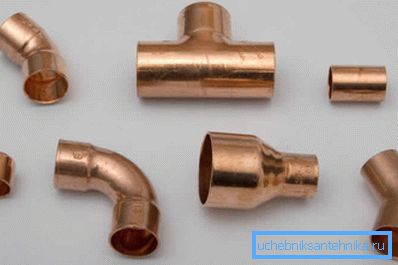

Lutowanie można uzyskać dzięki specjalnym złączom bez gwintów. Ponadto możliwe jest lutowanie za pomocą samonastawnego gniazda. W takim przypadku do rur miedzianych stosowany jest specjalny ekspander rur.

Ekspander rur jest narzędziem ręcznym, którego część robocza jest umieszczana w otworze rury. Przesuwając uchwyt wokół osi, ściany są rozszerzone, a przekrój poprzeczny nabiera większej średnicy, nie naruszając integralności ściany.

Instrukcja spawania jest następująca:

• za pomocą specjalnego noża, przyciąć rurę do pożądanego rozmiaru;
• następnie użyj leja na miedziane rury i usuń fazę zewnętrzną i wewnętrzną od końca;
• po tym oczyszczamy krawędź przygotowanego produktu za pomocą drobnoziarnistego papieru ściernego lub taśmy klejącej - jasnej;
• dalej, w ten sam sposób czyścimy wewnętrzną powierzchnię oprawy;
• pusty koniec rury i wewnętrzna powierzchnia oprawy pokryte są warstwą topnika lub specjalnej pasty;
• połączyć wszystkie elementy razem i zaciśnij w imadle;

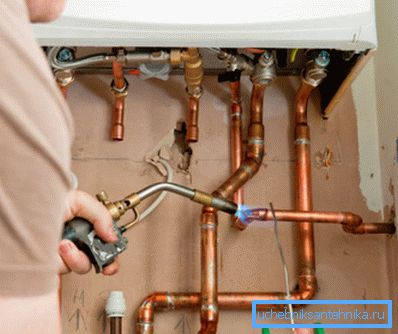

• rozpalamy palnik acetylenowy i podgrzewamy złącze, stopniowo przesuwając je wzdłuż połączenia lutem twardym;
• po rozgrzaniu metalu usuwamy nadmiar lutem za pomocą szmatki;
• po całkowitym schłodzeniu wynikowa jednostka jest gotowa do pracy.

Instrukcja lutowania za pomocą rozprężacza rur jest taka sama i może być stosowana, gdy konieczne jest zbudowanie rury bez użycia łącznika.

Ważne: Aby zwiększyć atrakcyjność połączenia spawanego, obszar lutowania można przeszlifować drobnoziarnistym papierem ściernym. Kolor metalu w obszarze szlifowania będzie nieco jaśniejszy, ale z czasem ciemnieje.

Złącze Collet

Ekspander rur miedzianych może być używany nie tylko podczas lutowania, ale także przy wykonywaniu połączeń tulei zaciskowej.

Zastanów się: jak przeprowadzić ten typ instalacji:

• Na początek przygotowujemy tuleje do rur miedzianych i specjalnych kształtek. Upewnij się, że zebrane elementy są również wykonane z miedzi lub ze stopów zawierających ten metal nieżelazny.
• W następnym kroku zakładamy nakrętkę złączkową i pierścień uszczelniający na rurze.
• Następnie rozciągana papryka rozprężamy i wkładamy do niej trzonek montażowy, upewniając się, że są na nim dwa gumowe pierścienie, które zapewniają szczelność połączenia.
• Następnie można dokręcić nakrętkę.

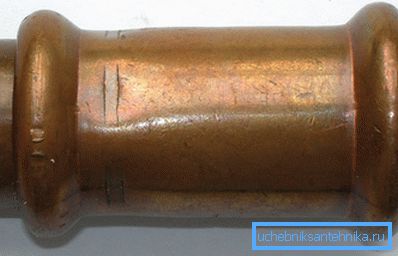

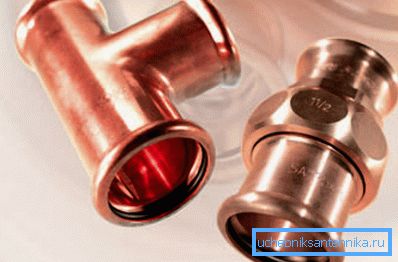

Praska do zaciskania

Ważne: Jeśli zamierzasz użyć specjalnego zaprasowania, będziesz potrzebować specjalnego narzędzia do zaciskania do montażu rur miedzianych.

Instrukcja montażu jest pod wieloma względami podobna do zastosowania złączek tulei zaciskowych, ale istnieją pewne różnice. Przede wszystkim nie stosuje się tulei z pierścieniem uszczelniającym i nakrętką, ale podobnym produktem, wyposażonym w miękki rękaw, który owija rurę wokół całego obwodu, tworząc w ten sposób nierozłączne mocne połączenie.

Instalacja jest następująca:

• rura pod kątem prostym jest cięta specjalnym sekatorem;
• wewnętrzna i zewnętrzna faza jest usuwana z przekroju;
• przygotowany otwór jest spalony;
• produkt jest nakładany na trzonek łącznika;
• dalej, za pomocą specjalnych szczypiec do zaciskania, cała konstrukcja jest stała.

Ważne: Jak już wspomniano, montaż nie jest możliwy do oddzielenia, dlatego przed zainstalowaniem złączki należy upewnić się, że wszystkie wymiary są prawidłowo zmierzone.

Szczypce zaciskane

Szczypce zaciskane na rynku są reprezentowane przez dwie główne modyfikacje:

• Narzędzia ręczne - łatwe w obsłudze, stosunkowo niewielkie, niezawodne i łatwe w utrzymaniu urządzenia. Wydajność zaciskania zależy od długości uchwytów. Im dłuższy uchwyt, tym łatwiej jest zastosować wysiłek mięśniowy i tym łatwiej osiągnąć pożądany rezultat podczas instalacji.
• Narzędzie napędzane elektrycznie - obsługa takich urządzeń jest znacznie łatwiejsza i wygodniejsza.

Szczypce zaciskowe, w zależności od modyfikacji, mogą być wykonane z jedną średnicą lub uniwersalne i mieć kilka wymiennych dysz.

Ważne: Podczas prac instalacyjnych szczypce nie tylko dociskają brzegi oprawy do powierzchni rury, ale również dociskają je, tworząc rowki, które zapewniają maksymalną szczelność.

Wybierając kleszcze do jednorazowego użytku, należy preferować niedrogie, łatwe i wygodne narzędzia.

Aplikacja do zgniatania rur

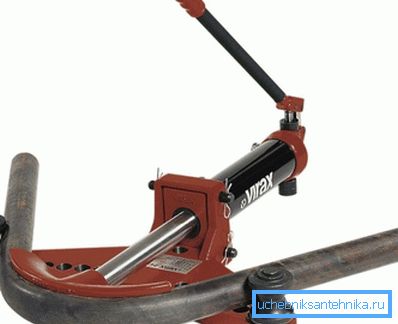

Mówiąc o narzędziu do rur miedzianych, należy zwrócić uwagę na zastosowanie giętarki do rur. Nie jest tajemnicą, że instalacja hydrauliczna lub grzewcza nie zawsze jest prosta. W zależności od charakterystyki systemu lub konfiguracji pomieszczenia rura powinna zmieniać kierunek w taki czy inny sposób.

Aby zminimalizować użycie okuć, kierunek rury zmienia się przez zginanie. Zastosowanie specjalnie dobranego sprzętu jest uzasadnione tym, że cienkie ścianki wygiętej rury będą równomiernie zdeformowane i nie będą pogniecione.

Giętarki do rur dostępne na rynku mogą być wyposażone w napęd ręczny lub elektryczny. Urządzenie charakteryzuje się prostotą urządzenia, a zatem można je montować ręcznie.

Jeśli giętarka do drutu jest niedostępna z tego czy innego powodu, podczas instalacji systemu hydraulicznego lub grzewczego można użyć specjalnej sprężyny. Wewnątrz rury umieszczona jest sprężyna o odpowiedniej średnicy, a następnie stopniowo tworzone jest zgięcie, po którym sprężyna jest wyjmowana. Sztywne pierścienie sprężyny wewnątrz pękają od miedzianych ścian i nie pozwalają, aby fałdy tworzyły się wzdłuż wewnętrznej średnicy fałdy.

Wniosek

W tym artykule przyjrzeliśmy się instrukcjom samodzielnego montażu systemów hydraulicznych i grzewczych z wykorzystaniem elementów miedzianych. Ponadto dokonaliśmy przeglądu głównych typów narzędzi, które można wykorzystać do prac instalacyjnych.

Czy są jakieś pytania, które wymagają wyjaśnienia? W tym przypadku więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
