Sandwich pipe - jaki jest ten element i podstawowe wymagania

22-08-2018

Rury

W dzisiejszych czasach wysokowydajne urządzenia grzewcze są najczęściej stosowane w domach, a ich sprawne działanie wymaga skutecznego systemu usuwania spalin. Jeśli wcześniejsze kominy były wykonane głównie z cegieł, obecnie ta opcja jest coraz rzadziej wykorzystywana z powodu wysokich kosztów i pracochłonności konstrukcji. Najlepszą opcją jest dzisiaj fajka do kanapek - własnymi rękami możesz szybko zrobić niezawodny komin.

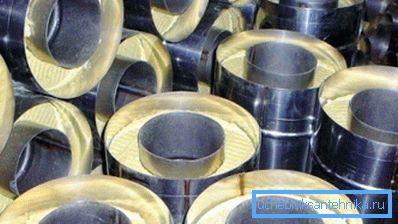

Na zdjęciu: elementy o wewnętrznej średnicy 115-120 mm są najczęściej używane w budynkach prywatnych.

Jakie czynniki należy wziąć pod uwagę przy wyborze konkretnej opcji projektu

Pomimo pozornej prostoty elementy sandwiczowe różnią się wieloma cechami i zastosowanymi materiałami, dlatego ten rozdział może być używany jako rodzaj instrukcji, szczególnie jeśli kupujesz już gotowe produkty.

Średnica rury wewnętrznej	Jest to bardzo ważny wskaźnik, ponieważ od niego zależy bezpośrednio od komina. Średnica jest obliczana na podstawie mocy kotła i jego rodzaju (jak dobrze wiadomo, w przypadku paliwa stałego liczba produktów spalania jest znacznie większa niż gazu i innych). W związku z tym im większy rozmiar, tym wyższa cena.
Materiał izolacyjny	Bez względu na to, którą opcję wybierzesz, musi być niepalna. Najlepszym rozwiązaniem jest wełna mineralna, która ma wysokie właściwości termoizolacyjne i jest w stanie wytrzymać nawet skutki otwartego ognia, co gwarantuje najwyższy poziom bezpieczeństwa
Materiał do robienia rur	Najczęściej używane są dwie opcje - zwykła i ze stali nierdzewnej. Pierwszy materiał ma niski koszt, ale jest podatny na korozję, co zmniejsza żywotność produktów, ponieważ produkty spalania mają bardzo wysoką agresywność. Stal nierdzewna jest znacznie mocniejsza i trwalsza, ale jego cena jest kilkakrotnie wyższa niż zwykłej stali
Grubość ścianki rury	Wszystko jest proste: im bardziej ten wskaźnik, tym bardziej trwały produkt. Nie należy oszczędzać na grubości, ponieważ powierzchnia jest stale narażona na działanie wysokiej temperatury, skroplin i agresywnych substancji, a cienkie rury bardzo szybko stają się bezużyteczne.
Grubość izolacji	Kolejny ważny czynnik, który wpływa na stopień ciepła zewnętrznej powierzchni, im większa warstwa izolatora ciepła, tym niższa temperatura zewnętrznej powłoki
Materiał zewnętrznej rury	Najczęściej do tych celów wykorzystywana jest stal ocynkowana - niedrogi i dość trwały materiał. Możesz również użyć opcji ze stali nierdzewnej, wygląda znacznie lepiej, ale koszt jest bardzo różny

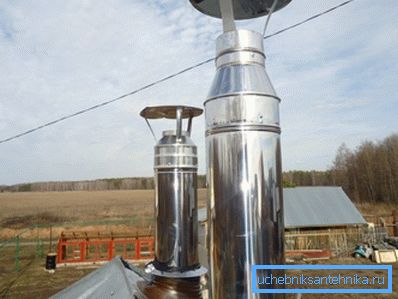

Bardzo często stosuje się opcję, w której rury z powłoką zewnętrzną ze stali nierdzewnej są stosowane od środka, a wewnątrz są ocynkowane, co pozwala poprawić wygląd odcinka ulicy rury i zaoszczędzić na elementach, które nie są widoczne

Funkcje produkcji i instalacji produktów

Wiele produktów do kominów można znaleźć na rynku, ale ich koszt jest dość wysoki, a takie koszty nie zawsze są uzasadnione, szczególnie jeśli system jest wykonywany w daczy, gdzie oszczędności są ważne. Przyjrzymy się, jak zrobić fajkę kanapkową własnymi rękami i przeprowadzić poprawną instalację systemu.

Jak przeprowadzić samodzielny montaż elementów komina

Aby zrozumieć ten proces, rozważ zrobienie fajki kanapkowej własnymi rękami w formie instrukcji krok po kroku:

Na początek zakupiono rurę do wewnętrznej jamy, której średnica jest obliczana na podstawie mocy i rodzaju sprzętu. Z reguły rozmiar wynosi 100-120 mm, a dla najmocniejszych opcji wyposażenia - 150-180 mm. Większe średnice są stosowane w obiektach przemysłowych, więc nie ma sensu ich rozważać.

Najlepiej jest kupić rurę z gotowymi łącznikami, co znacznie uprości montaż i zwiększy niezawodność projektu.

Następnie będziesz potrzebował wełny kamiennej lub bazaltowej do ocieplenia elementu wewnętrznego, grubość może być różna, ale ważne jest, aby pamiętać, że im większa warstwa, tym bezpieczniejsza będzie konstrukcja, a im mniej zewnętrzna część elementu będzie się nagrzewać. (Zobacz także artykuł Rura do pieca: funkcje.)
Obudowę zewnętrzną należy dobrać biorąc pod uwagę rurę wewnętrzną i warstwę izolacji, a wynikowy projekt powinien zapewnić gęste ułożenie izolatora. Najczęściej używana jest stal ocynkowana niskokosztowa, rury można wykonać samodzielnie lub można je kupić w stanie gotowym.

Stal nierdzewna różni się od galwanizacji tym, że powierzchnia świeci, a jej wygląd praktycznie nie zmienia się przez lata.

Pamiętaj! Jeśli używana jest stalowa rura, powinna być grubościenna, w przypadku produktów ze stali nierdzewnej liczba ta może być mniejsza, ponieważ materiał ten jest znacznie lepiej odporny na wysoką temperaturę i kondensat.

Montaż jest bardzo prosty: bierze się kawałek wewnętrznej rurki, która jest starannie owinięta wełną kamienną. Prace są wykonywane stopniowo: część owinięta izolacją jest wkładana do sekcji zewnętrznej za pomocą sekcji. Ważne jest, aby zmontować elementy z najwyższym możliwym uszczelnieniem termoizolatora.

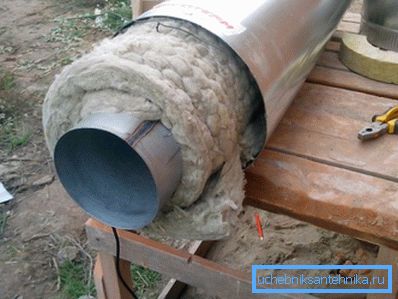

Luźne dopasowanie izolacji znacznie zmniejsza właściwości izolacyjne produktów

Wskazówka! Główną uwagę należy zwrócić na połączenia rur wewnętrznych, gniazda powinny być schludne i wypoziomowane, czasem w celu zwiększenia siły, co ma sens, aby dodatkowo wzmocnić połączenie za pomocą zacisków.

Jak widać, wykonanie rur wielowarstwowych jest dość prostym procesem, ważne jest, aby wszystkie elementy pasowały do siebie bardzo dokładnie, aby dym i kondensat nie przedostały się z wnętrza komina do izolacji, a nawet na zewnątrz.

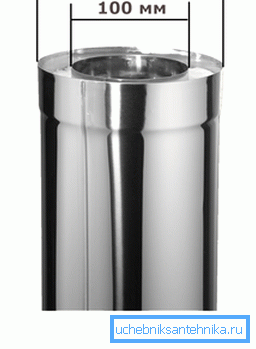

W przypadku podgrzewaczy wody i małych kotłów idealne są rury o średnicy wewnętrznej 100 mm i grubości izolacji 2 cm

Instalacja systemu

Ten etap ma również wielkie znaczenie, ponieważ niewłaściwe zainstalowanie rury kanapkowej prowadzi do przenikania dymu i kondensatu do pomieszczenia i znacznie zmniejsza żywotność konstrukcji. W przeciwieństwie do rur wentylacyjnych, znacznie wyższe wymagania stawiane są na kominach, a każde naruszenie może doprowadzić do zakazu działania systemu przez władze techniczne i straż pożarną.

Montaż odbywa się w następującej kolejności:

Instalacja odbywa się od dołu, zaczynając od kotła. Nie zaleca się izolowania sekcji rurowej w pobliżu kotła, ponadto ta część powinna być wymienna, ponieważ wypala się szybciej niż inne, i będzie musiała być wymieniona dużo wcześniej niż wszystkie pozostałe.
Jak wiadomo, kondensat zbierany jest wewnątrz rury, a w celu usunięcia go na przełomie rury można umieścić trójnik, do którego można przymocować lejek z kranem do dołu. Zbiera on kondensat i można go łatwo i prosto usunąć, co ma pozytywny wpływ na trwałość całego systemu.

Ważne jest, aby mieć zespół usuwania kondensatu.

Elementy wewnętrzne są instalowane z gniazdami w górę, co eliminuje wyciek kondensatu.. Każda następna rura jest wkładana do poprzedniej, dzięki czemu ciecz przepływa w dół do specjalnie zaprojektowanej komory zbierającej wodę, z której następnie usuwa się żrący kondensat.
Aby zapewnić najlepszą niezawodność połączeń, wszystkie wiązania są dodatkowo zabezpieczane szczeliwem.. I musisz użyć wersji odpornej na ciepło, która może wytrzymać temperatury do 1500 stopni, najczęściej kompozycja ma kolor czerwony lub czarny, a na opakowaniu wskazana jest maksymalna temperatura, w której można użyć kompozycji.

Skład do uszczelniania musi wytrzymywać nawet najwyższe temperatury.

Natomiast rury zewnętrzne są nakładane na siebie i mocowane za pomocą śrub lub nitów..
Jeśli chcesz zamontować rury na panelach warstwowych lub innych arkuszach metalowych, najlepiej użyć specjalnych zacisków, aby dostosować odległość od ściany.

Wniosek

Zastosowanie rur wielowarstwowych pozwala szybko stworzyć wysokiej jakości system produktów spalania spalin bez umiejętności ustawiania pieca i obciążeń na konstrukcjach budowlanych. Film w tym artykule pomoże jeszcze lepiej zrozumieć niektóre z niuansów.
