Spawana rura 108 - niezastąpiony materiał budowlany

Pomimo wyglądu rur z tworzyw sztucznych, stalowa rura nie traci gruntu. Metalowe instalacje wodno-kanalizacyjne, grzewcze i kanalizacyjne pozostają dość popularne, a stal rurowa może również służyć jako elementy nośne konstrukcji. Na przykład, rura 108 na 4 może być używana jako stojak dla ramy lekkiej konstrukcji.

Ogólne informacje o elektrycznym spawanym rurociągu

Rura stalowa od ponad dekady była wykorzystywana nie tylko do układania rur lub ogrzewania, ale także jako materiał budowlany. Zakres zastosowania spawanych rur jest znacznie szerszy niż mogłoby się wydawać na pierwszy rzut oka. W zależności od przeznaczenia skład stali jest inny, a wymagania dotyczące walcowania są różne.

Klasyfikacja elektrycznych spawanych rur

W zależności od miejsca przeznaczenia możliwe jest rozróżnienie następujących wyrobów walcowanych na rury:

• Klasa 1 - stosowana w życiu codziennym. Ta grupa obejmuje rurociąg, który jest używany na przykład do instalacji systemu grzewczego. Nawet niespecjalista poradzi sobie z instalacją, potrzebne będą tylko szczegółowe instrukcje dotyczące pracy;

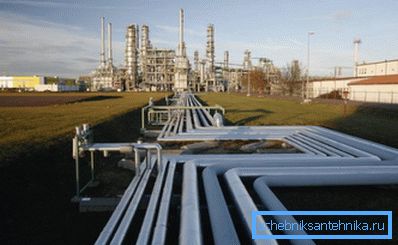

• Stopień 2 - o podwyższonej odporności na ciśnienie i temperaturę. Ten rodzaj wynajmu jest używany do pompowania ropy naftowej, a także wody w głównym kanale;

• Stopień 3 - skład stali dobierany jest na podstawie częstych zmian temperatury i ciśnienia. Zakres - przemysł spożywczy, chemiczny itp .;
• Klasa 4 - rurociąg narażony na ciężkie obciążenia mechaniczne, na przykład podczas wiercenia studni. Stal powinna mieć zwiększoną odporność na zużycie;

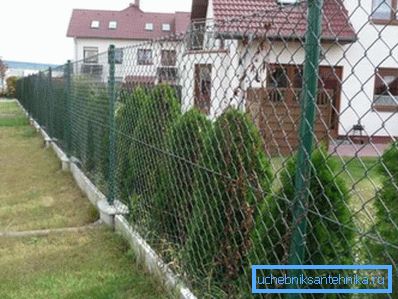

• Klasa 5 - wynajem ten jest wykorzystywany głównie jako elementy nośne dla ram. Odpowiednio, głównym wymaganiem jest wysoka wytrzymałość i niska cena;
• Stopień 6 - jest produkowany w celu zaspokojenia potrzeb przemysłu inżynieryjnego. Główną cechą jest zwiększona odporność na wysokie ciśnienie, odporność na ścieranie.

Ramy prawne

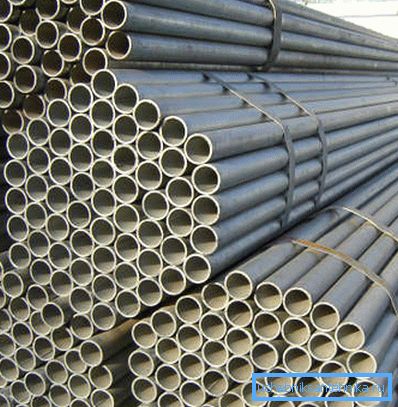

Możesz wybrać kilka standardów, wymiary geometryczne, waga i tolerancje można znaleźć w GOST 10704-91, zawiera również podstawowe informacje na temat wymiaru. Na przykład, rury 108x4 według GOST 10704 91 nie mogą być produkowane o długości mniejszej niż 4 m.

Ogólnie, wymiar zależy od średnicy:

• więcej niż 426 mm - z reguły wielkość określa się w porozumieniu z klientem;
• więcej niż 152 mm - minimalna długość wynosi 5 m;
• 70 - 152 mm - 4 m;
• 30 - 70 mm - 3 m;
• mniej niż 30 mm - 2 m.

Zakres rozmiarów jest dość duży: średnica waha się od 10 do 1420 mm, a grubość metalu może wynosić od 1 do 32 mm. W związku z tym waga rurociągu jest bardzo różna. Na przykład masa 1 metra rury 108x4 według normy wynosi około 10,26 kg, a przy zwiększeniu grubości metalu do 5,0 mm liczba ta wzrasta do 12,70 kg.

Zwróć uwagę! Podczas znakowania zawsze podawana jest średnica zewnętrzna. Aby określić średnicę wewnętrzną, należy odjąć od tej liczby dwukrotnie grubość ścianek.

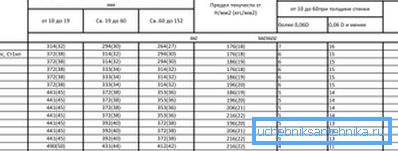

Ponadto dokument musi również uwzględniać szereg warunków technicznych. Te dane są ważne na etapie kontroli jakości rurociągu.

Możesz wybrać takie dokumenty, jak:

• GOST 10705-80 - informacje dotyczą rurociągów o średnicy 10-530 mm (stal niskostopowa i węglowa). Dokument zawiera listę zasad dotyczących akceptacji, testowania, maksymalnego dopuszczalnego stężenia zanieczyszczeń itp .;
• GOST 10706-76 - skład jest mniej więcej taki sam, ale wymagania w tym dokumencie mają zastosowanie do rurociągów o średnicy 426 - 1620 mm;

• GOST 10707-80 - stawia wymagania dla spawanych na zimno rur spawanych o średnicy 5-110 mm (stal węglowa);

Jeśli chodzi o rury bez szwu walcowane na gorąco, dla nich główną informacją jest GOST 8731-74. Brak szwu powoduje, że rurociąg staje się jeszcze bardziej niezawodny, chociaż gruba ściana zwiększa również masę rury, na przykład ciężar rury 108x6 wynosi już 15,09 kg / bar. m

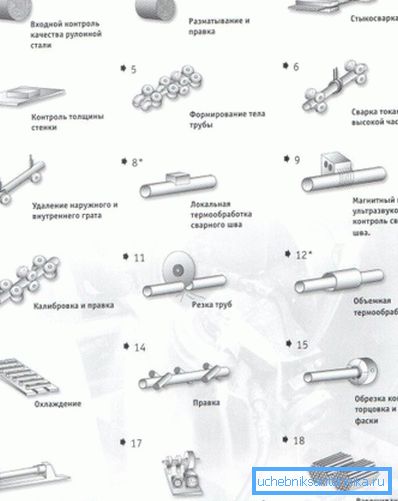

Główne etapy produkcji

Cały proces produkcyjny można podzielić na kilka etapów:

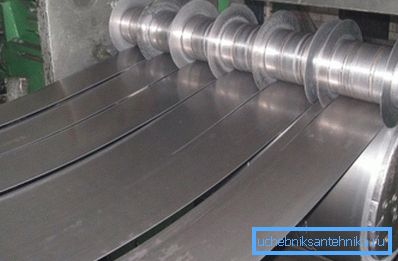

• metalowa taśma o stałej szerokości działa jak surowiec. Jest on formowany i zgrzewany doczołowo, dzięki czemu uzyskuje się ciągłą stalową taśmę o stałej szerokości. Koniecznie kontroluj grubość stali, w zależności od ciężaru rury 108x4 i dowolnego innego rozmiaru;

• w następnym etapie taśma przechodzi przez zespół rolek, które nadają taśmę kształt przyszłego rurociągu (do tej pory nie wykonuje się spawania);
• spawanie jest wykonywane;
• grat jest usuwany;

Zwróć uwagę! Złom musi zostać usunięty nie tylko z zewnątrz, ale także od środka. Jeśli rurociąg będzie działał w trybie ciśnienia, to niewydane wewnętrzne zadzianie zakłóci przepływ płynu.

• następnie kontrolowana jest wytrzymałość szwu, rurociąg jest odcinany, końce oczyszczane są z zadziorów. Jeśli to konieczne, przeprowadza się obróbkę powierzchniową;
• gotowy rurociąg zostanie zapisany.

Podczas sterowania należy wziąć pod uwagę metodę spawania. Tak więc, jeśli zastosowano szew o zwiększonej wytrzymałości (GOST 10706), wówczas masa powinna zostać zwiększona o 1%.

To znaczy, jeżeli masa rury 108x5 wynosiła 12,70 kg / bar. m, wtedy przy użyciu szwu o zwiększonej wytrzymałości, będzie to 12,827 kg / pog. m. Przy dużych ilościach ma to znaczenie.

Przykłady zastosowania rurociągów elektrycznych

W indywidualnej konstrukcji jest zwykle używany do instalacji systemów grzewczych, hydraulicznych. Cała praca jest zwykle wykonywana ręcznie. Małe rozmiary mogą być stosowane jako elementy ramy rur do lekkich konstrukcji, takich jak altanki.

Jeśli chodzi o duże rozmiary, należy wziąć pod uwagę cenę. Koszt rury 108x4 jest więc dość wysoki (około 30 000 - 33 000 rubli / tonę), więc nie ma sensu jej używać, na przykład do ścieków.

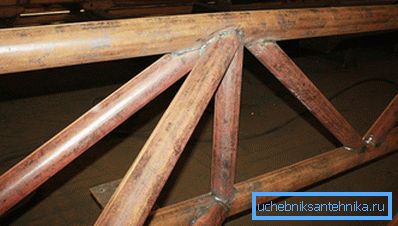

W budownictwie przemysłowym w pełni manifestują się zalety elektrycznie spawanego rurociągu. Duże rozmiary mogą być używane zarówno jako stojaki, jak i do pokrywania dużych przęseł. W tym drugim przypadku trzeba uciekać się do tworzenia gospodarstw.

Własna waga rurociągu nie pozwoli na zablokowanie rozpiętości pojedynczej rury. Na przykład masa rury 108x3 5 wynosi 9,02 kg / bar. m., przy rozpiętości 15,0 m tylko jego własna waga będzie 135,3 kg.

Podsumowując

Rury spawane elektrycznie i bez szwu są popularne nie tylko indywidualnie, ale również w budownictwie przemysłowym. Małe rozmiary są często używane w życiu codziennym, ale większa średnica nadaje się również do poważniejszych konstrukcji.

Wideo w tym artykule opisuje szczegółowo proces produkcji elektrycznie spawanych rur podłużnych.
