Średnica rury kanalizacyjnej
Przy instalacji urządzenia sanitarnego pojawia się problem jego przystąpienia do systemu kanalizacji. Aby to zrobić, musisz wiedzieć, jaką rurkę średnicy podnieść. Ponadto pożądane jest poruszanie się sytuacją na rynku.
Różnorodność średnic

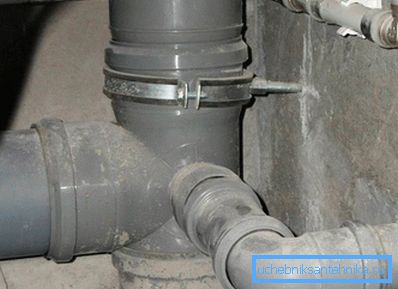

Średnica rury kanalizacyjnej zależy w dużej mierze od miejsca instalacji. Jeśli nie mówimy o kolektorach, które zbierają wszystkie ścieki z budynków mieszkalnych i przemysłowych, średnica rur wewnątrz budynku wynosi przeważnie 50, 110 mm. Średnice zewnętrznych rurociągów wahają się od 110-600 mm.
Wskazówka! Ponieważ czynnikiem decydującym o wyborze średnicy rurociągu jest objętość ścieków, to podczas prac instalacyjnych należy wziąć pod uwagę liczbę zainstalowanych produktów hydraulicznych i przepustowość rur zainstalowanego systemu.
- Z reguły piony wewnętrznego systemu kanalizacyjnego i wyloty do sieci zewnętrznej mają ~ 110 mm. Oddziały z urządzeń sanitarnych, z wyjątkiem toalety, są wykonane z rur o średnicy w zakresie 32-50 mm.
- Zewnętrzne ścieki osadowe są rozmieszczone w różnych średnicach w zależności od liczby punktów połączeń wzdłuż kierunku transportu odprowadzanych ścieków. Z prywatnego mieszkania, z reguły, rurociąg O 110 mm.
- Od wielopiętrowych budynków wysokiego składowania odprowadzanie do kanalizacji zewnętrznej może być realizowane za pomocą rurociągu o średnicy 160 160 mm.
Wiadomo, że rury mają wewnętrzną i zewnętrzną średnicę. Wcześniej produkty z żeliwa lub cementu azbestowego były wykorzystywane do montażu systemów kanalizacyjnych. W literaturze technicznej i projektowaniu rury te zostały oznaczone wewnętrzną średnicą, oznaczoną jako Dn. Teraz coraz częściej stosowane są rury wykonane z materiałów polimerowych. Dla nich średnica zewnętrzna jest już oznaczona za pomocą oznaczenia DN.
W projektowaniu i instalacji tej należy zwrócić szczególną uwagę. Obie wartości średnicy odgrywają ważną rolę w zależności od wykonywanej pracy. Przy wykonywaniu obliczeń bierze się pod uwagę, jaka jest średnica rury w jej wewnętrznej części, natomiast przy bezpośrednim montażu pierwsza średnica zewnętrzna. To od Niego odpychają, gdy konieczne jest przestrzeganie normatywnych odległości od innych środków łączności, zwłaszcza podczas układania rurociągów pod powierzchnią ziemi.
Ponieważ rury mają szeroki zakres, produkty o tych samych średnicach wewnętrznych mogą mieć inną część zewnętrzną i odwrotnie. Chodzi o grubość ściany. Rury, które są używane w kanałach ciśnieniowych lub znajdują się w ziemi pod wpływem dużych obciążeń zewnętrznych, grubość ścianki wzrasta. Znając zewnętrzną średnicę rurowego wyrobu i jego grubość ścianki, możliwe jest obliczenie wartości wewnętrznego przekroju poprzecznego. W tym celu konieczne jest odjęcie dwóch grubości ścianek od DN.
Średnice rur kanalizacyjnych z różnych materiałów

- Plastikowe rury kanalizacyjne w ostatnich czasach coraz częściej znajdują zastosowanie. Bez żadnych problemów wypierają one produkty z żeliwa, które są obecne na rynku od ponad dekady. Takie produkty mają porównywalne zalety, różnorodny asortyment i są łatwe do zainstalowania. Asortyment rur z tworzyw sztucznych oferowanych dla kanalizacji domowych o przekrojach 32, 50 i 110 mm. Duża różnorodność kształtowanych części ułatwia łączenie produktów. Podczas łączenia rur na gniazdach zapewnione są gumowe uszczelki zapobiegające powstawaniu przecieków. Połączenie produktów między sobą a złączkami wynika nie tylko z gniazd, ale również z lutowania, które odbywa się za pomocą specjalnych instalacji. Takie rury dobrze mijają dreny. Ponadto są trwałe i poważne wypadki nie występują z ich udziałem. Zewnętrzne sieci kanalizacyjne są montowane z rur o średnicy 110 mm.
- Teraz rury PVC są szeroko stosowane. Charakteryzują się wysoką odpornością na zużycie, długą żywotnością. Ponadto produkty mają dobrą przepustowość. Praktycznie zajmują dziś wiodące miejsce w instalacji systemów kanalizacyjnych. Oprócz najpopularniejszych rozmiarów w przekrojach 32, 50 i 110 mm, średnica rur PVC może być większa. Podczas układania rurociągów kanalizacyjnych na zewnątrz budynków stosuje się produkty o średnicy w zakresie 110-500 mm, a ściany mogą mieć do 15 mm grubości. Oczywiście rury o takich właściwościach są układane w celu budowy rurociągów do głównego zastosowania.

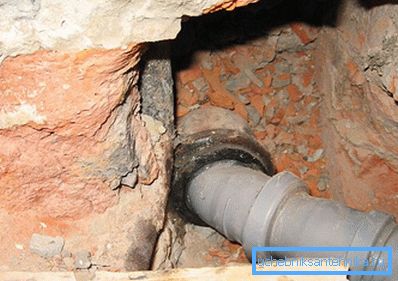

- Dobre, stare żeliwne rury, mimo że stają się przestarzałe, są nadal używane. Są rzadko używane do instalacji w pomieszczeniach, ale podczas układania sieci zewnętrznych takie produkty są nadal znalezione. Nowoczesne rury żeliwne są wytwarzane przez odlewanie. Są odporne na korozję i posiadają powłokę wewnętrzną, która minimalizuje przepływ odpadów. Rury są połączone za pomocą nasadek za pomocą mankietów lub pierścieni o-ring. Średnice żeliwa są standardowe. Średnie średnice są określane na podstawie wymiarów w przekroju w granicach 50-300 mm. Podczas układania linii bocznych średnica wzrasta do 1200 mm.
Wskazówka! Aby określić średnicę rury, należy spojrzeć na oznakowanie powierzchni. Żądana wartość jest zapisywana na końcu tekstu w liczbach.
Średnice rur dla urządzeń hydraulicznych

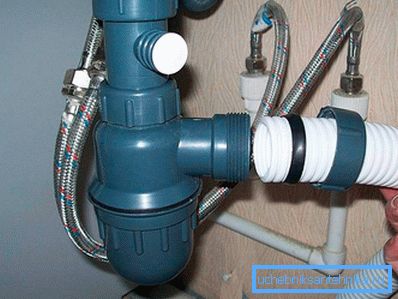

- Wraz z umywalką lub zlewem oferowane są okucia, które można podłączyć do rur O 40, 50 mm. Na tej podstawie najbardziej racjonalne byłoby odejście od tych urządzeń sanitarnych O 50 mm. Taka rura zwykle będzie przepuszczać wymaganą objętość wody.
- Wśród armatury tylko toaleta potrzebuje rury wylotowej o średnicy 110 mm. W takim przypadku warunek ten musi być spełniony. Ponadto rura, która odprowadzi toaletę z toalety, powinna być jak najkrótsza i znajdować się bliżej pionu. Aby połączyć wylotową część muszli klozetowej z rurą odgałęźną, konieczne jest skorzystanie z pomocy specjalnej kształtki (tylko w przypadku, gdy nie można przykryć jej muszlą klozetową), którą nazywa się pofalowaniem. Ma mankiety zapobiegające wyciekom i nieprzyjemnym zapachom.
- Jak wiadomo, z wanny wypływa duża objętość cieczy. W tym samym czasie rura wylotowa ma małą średnicę - 50 mm. Faktem jest, że szybkość przepływu odgrywa tu ważną rolę. Przez otwór o małej średnicy odpływy będą przepływać niewielką objętość na jednostkę czasu. Ponadto istniejący ruszt dodatkowo zmniejsza natężenie przepływu, więc nie jest wymagana większa przepustowość dla rury odprowadzającej.
- Jak pokazuje praktyka, w kuchni w tym samym czasie może znajdować się oprócz zlewu, a nawet dwa samochody - zmywarka i pranie. Jeśli rura O 50 mm powinna odsunąć się od zlewu, to danie o przekroju 40 mm powinno wyjść ze zmywarki i 32 mm od jednostki myjącej. W ich przypadku używana jest tylko jedna rura kanalizacyjna O 50 mm, z której wyprowadzane są wyjścia do urządzeń. W tych kranach wprowadza się węże spustowe i, jeśli to konieczne, stosuje się mankiety.
- Kabina prysznicowa różni się od wanny tym, że w pierwszym przypadku objętość wody przy wylocie jest niewielka. Podczas robienia prysznica, spusty na jednostkę czasu są przydzielane dokładnie tak samo, jak wlewa się do konewki. W tym przypadku taca hydrauliczna ma otwór taki sam jak w wannie. Okucia są przymocowane do kabiny natryskowej, w tym węża spustowego, który może mieć średnicę od 32 do 50 mm. Stąd wniosek - do usunięcia odpływów wystarczy produkt o wielkości w przekroju 50 mm.
Tak szeroka gama rur kanalizacyjnych nie powinna stwarzać problemów właścicielowi lokalu przy wyborze odpowiedniego produktu do odprowadzania ścieków z urządzenia sanitarnego.
