Średnica rury zewnętrznej - wszystko, co musisz wiedzieć o
Jeśli chodzi o projektowanie systemów kanalizacyjnych, zaopatrzenia w ciepło i wodę, jednym z najważniejszych zadań można nazwać prawidłowy wybór rurociągu. Dotyczy to nie tylko materiału, ale także jego wielkości, w szczególności zewnętrznej średnicy rur.

Na co wpływa rozmiar
Głównym zadaniem każdego rurociągu jest transport cieczy (gazu), dlatego można krótko opisać zasadę działania dowolnego systemu w domu (ścieki, ogrzewanie, gazociąg, wentylacja itp.). W związku z tym głównym kryterium skuteczności jego pracy jest przepustowość, tj. ilość cieczy lub gazu przechodząca przez sekcję w jednostce czasu.

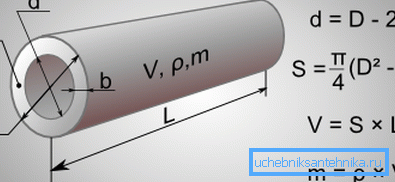

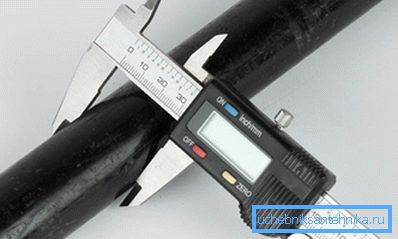

Na etapie planowania zwykle uwzględnia się zewnętrzną i wewnętrzną średnicę rury. Wewnętrzny wpływ bezpośrednio na przepustowość, a różnicę między zewnętrzną i wewnętrzną można ocenić na grubości ściany, a tym samym na sile.
Jest to szczególnie ważne przy projektowaniu systemów grzewczych, hydraulicznych, ponieważ działają one w trybie ciśnienia. Jeśli spróbujesz zaoszczędzić na rurociągu i użyć go do zimnej wody w systemie grzewczym, w najbliższej przyszłości będzie to musiało zostać zmienione.

Na pierwszy rzut oka nie powinno być problemów, wystarczy zwrócić uwagę na etykietowanie. W rzeczywistości istnieje wiele pułapek w tej kwestii, ponieważ nie są to dane metryczne, ale często stosuje się system oznaczania rozmiaru cala.
Cechy oznaczenia średnicy

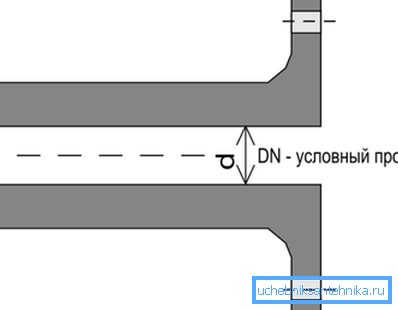

Oprócz wymiarów określonych w zwykłych milimetrach lub calach stosuje się również pojęcie średnicy nominalnej - innymi słowy, wielkość prześwitu. Tak więc, niewinne na pierwszy rzut oka, wejście w postaci zewnętrznej średnicy rury Du25, początkowo niesie ze sobą błąd, ponieważ akronim DU jest używany wyłącznie jako wymiar wewnętrzny.

To samo dotyczy oznaczenia średnicy zewnętrznej rury Du32, w tym przypadku należy usunąć prefiks "Do" lub słowo zewnętrzne. W przeciwnym razie sklep może spędzić ponad godzinę, próbując znaleźć nieistniejący rozmiar.

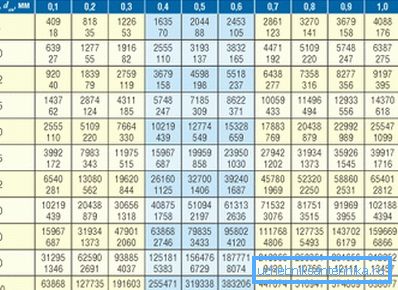

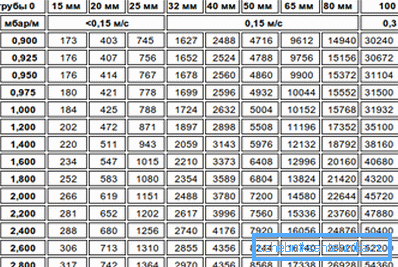

Zwróć uwagę! Używając wartości Du, możesz z grubsza oszacować przepustowość. Początkowo są one tak dobrane, aby każda następna wartość zapewniała zwiększenie przepustowości o wartość od 60% do 100%.
Podczas pracy z różnymi materiałami, na przykład przy wymianie części starego żeliwnego ścieku na plastik. Instrukcje dotyczące wykonania prac hydraulicznych, z zasady, koncentrują się na technologii, bez zwracania szczególnej uwagi na wybór standardowych rozmiarów. Problemy z różnymi systemami liczbowymi mogą wystąpić nawet u doświadczonych rzemieślników.
Rura polipropylenowa
Może być stosowany do instalacji systemów grzewczych i hydraulicznych. Z reguły wybierana jest wielkość w zakresie od 20 do 110 mm, chociaż ta ostatnia nie jest praktycznie stosowana w domach prywatnych. Parametry gotowego produktu muszą być zgodne z GOST R 52134-2003.

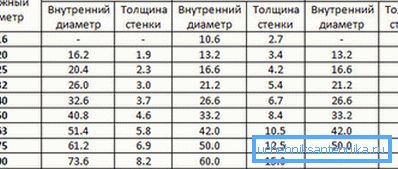

Przy wyborze uwzględnia się zewnętrzną średnicę rur z polipropylenu. Faktem jest, że grubość ścianki różni się w zależności od marki. Tak więc, dla marki PN10, średnica zewnętrzna 32 będzie odpowiadała średnicy wewnętrznej - 26,0 mm. Natomiast w przypadku marki PN20, poprzez zwiększenie grubości ścianki, DN zmniejszy się do 21,2 milimetrów.

Przy wyborze ważne jest, aby nie mylić wymiarów zewnętrznych i wewnętrznych. Tak więc, jeśli pytanie brzmi, czy wymagana jest średnica rury 32 mm, zewnętrzna czy wewnętrzna, wówczas najprawdopodobniej jest to zewnętrzna. W końcu Du 32 po prostu nie istnieje, najbliższa wartość to 32,6.
Zwróć uwagę! Jeśli cała praca jest wykonywana ręcznie, to lepiej, aby wszystkie elementy pochodziły od tego samego producenta i tej samej partii. Dzięki temu parametry zewnętrzne i wewnętrzne będą się dokładnie dopasowywać.

Możliwe jest przytoczenie uśrednionych danych na najpopularniejszych rurach PP. Tak więc do instalacji ogrzewania najczęściej stosuje się zakres wielkości 20 - 32 mm. grubość rur grzewczych rzadko przekracza 50 mm. (Zobacz także artykuł Typy rur kanalizacyjnych i połączeń: cechy.)
Rury stalowe i żeliwne
W ramach jednego artykułu nie można po prostu wymienić wszystkich rozmiarów ramek, ponieważ są ich setki, a także różnią się w zależności od sposobu produkcji:
- gorący walcowany rurociąg. Standard GOST 8732-78 mówi, że zewnętrzne średnice rur stalowych wytwarzanych za pomocą tej technologii różnią się w zakresie 20 - 550 mm (około 70 standardowych rozmiarów). Jeśli weźmiemy również pod uwagę wewnętrzną, to możesz wybrać kilkaset, jeśli nie tysiące, ponieważ musisz wziąć pod uwagę grubość ściany;

- zimny wynajem. GOST 8734-75 określa więcej niż 70 rozmiarów, a sytuacja jest taka sama jak w analogowych rurach walcowanych na gorąco, to znaczy grubość ścianki zmienia się w szerokim zakresie.
Pamiętaj, że cały zakres, oczywiście, nie jest konieczny. Wystarczająco dużo, aby nawigować przynajmniej w najpopularniejszych rozmiarach. Dobrze jest pamiętać na przykład o wewnętrznej i zewnętrznej średnicy stalowych rur, które służą do organizowania zaopatrzenia w wodę.

Ale główną tajemnicą dla wielu jest dekodowanie oznaczeń calowych. Jest to szczególnie ważne, gdy połączenie jest gwintowane, nawet niewielkie niedopasowanie nie pozwoli na utworzenie uszczelnionego złącza, w przyszłości może to prowadzić do przecieków.
Znając oznaczenie w calach, możesz ocenić średnicę gwintu i DN. Tak więc zewnętrzna średnica rury 3 4 mówi, że Du jest równy 20 mm, gwintowany - 25,9-26,2.

Jeśli chodzi o żeliwo, wszystko jest znacznie prostsze, używając 3 głównych rozmiarów - 150, 100 i 50 mm. W tym przypadku głównym kryterium jest kanał warunkowy, czyli rurociąg Du. W życiu codziennym do unieszkodliwiania odpadów używa się żeliwa, z reguły standardowy rozmiar wynosi 100 lub 150 mm.

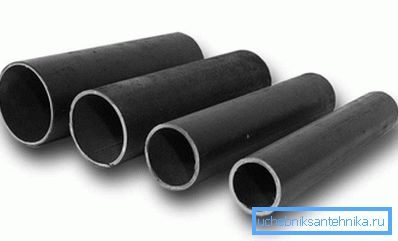

Rurociąg VGP
Skrót VGP oznacza gazociąg wodny. Stal jest wykorzystywana do produkcji i może być używana nie tylko jako rura do zewnętrznej instalacji kanalizacyjnej, ale również do układania gazociągu.

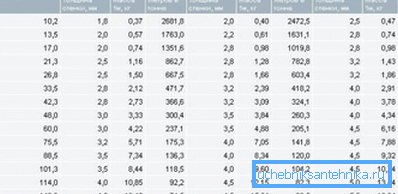

Pełny zakres stalowego rurociągu VGP jest określony przez normę GOST 3262-75. Oznaczenie oznacza wewnętrzny, a raczej Du, a znając grubość ściany, możliwe jest obliczenie grubości rurociągu. Tak więc oznaczenie VGP Du15 oznacza, że Du jest równy 15 mm.
Zewnętrzna średnica stalowej rury 22 mm pozwala porównać ją z VGP Du15, ponieważ jego grubość wynosi 21,3 mm. Równocześnie jednak spawane elektrycznie analogi mają znacznie większy prześwit (od 18 do 20 mm, w zależności od grubości ścianki). Różnica ta wynika z warunków pracy systemu.

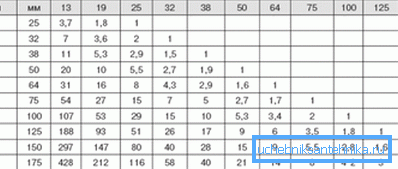

Osobno warto zastanowić się nad oznaczeniami calowymi rurociągów AIV. Tutaj związek między wymiarami jest następujący.
Cale | 1/4 | 1/2 | 3/4 | 1.0 | 1,25 | 1.5 | 2.0 | 2.5 | 4.0 |
Rozmiar w milimetrach, DN | 8 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 100 |
Zewnętrzna średnica VGP rury zależy od grubości ścianki, w sumie jest produkowana w 3 wersjach:
- płuca;
- zwyczajny;
- wzmocnione.
Na przykład, gdy Du 40 w zakresie wskazuje Dn 48,0 mm. Grubość ścianki waha się od 3,0 (wersja lekka) do 4,0 mm (wersja wzmocniona). Wzmocniona wersja jest stosowana w systemach pracujących pod wysokim ciśnieniem.

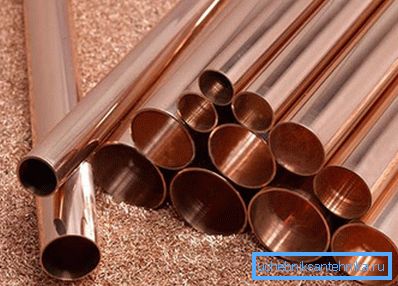

Rury miedziane
Pomimo popularności plastiku, miedź jest nadal wykorzystywana do organizowania instalacji wodno-kanalizacyjnych i grzewczych (nawet jeśli cena jest wyższa). Jeśli chodzi o oznaczanie wymiarów, można natrafić na użycie systemów liczb calowych i metrycznych. Jeśli chodzi o standard, zakres produktów jest podany w GOST 617-2006.

Nowy standard oparty jest na metrycznych oznaczeniach wymiarów, dlatego na przykład stare oznaczenie 3/8 cala zostało zastąpione dwoma rozmiarami (6 i 7 mm). Ogólnie rzecz biorąc, tylko wyroby walcowane na zimno dają około 70 - 80 standardowych rozmiarów, a to przy uwzględnieniu tylko grubości.
Podczas wyboru właściwego potoku możesz napotkać następujące oznaczenia rozmiaru:
- cala W tym przypadku, na przykład, oznaczenie? cale będą wskazywać tylko rozmiar zewnętrzny;
- ułamkowe. W formacie zapisu 14/12 liczba 14 pokazuje zewnętrzną średnicę, a 12 wskazuje wewnętrzną średnicę;
- ułamek wskazujący grubość ścianki, na przykład 14/1. W tym przypadku liczba 14 oznacza Dn, a 1 - grubość ściany.
Podsumowując
W ramach jednego artykułu trudno jest pokryć wszystkie szczegóły dotyczące oznakowania wyrobów walcowanych na rurze. Niemniej jednak, proponowane informacje pomogą nawigować przy wyborze właściwego rurociągu, co oznacza, że ryzyko wycieku zostanie zminimalizowane.
Film wideo w tym artykule pokazuje przykład doboru średnicy w oparciu o warunki pracy rurociągu.
