Średnice rur stalowych: badanie standardów
Pomimo rozprzestrzeniania się nowoczesnych materiałów kompozytowych, stal pozostaje popytem w produkcji rurociągów do różnych celów. Jakie mogą być średnice rur stalowych według GOST? Ogólnie, jakie normy regulują ich produkcję? Gdzie i do czego służą odpowiednie produkty? Zrozummy to.
Dokumenty regulacyjne
Zacznijmy od listy standardów, które musimy zbadać.
- Według GOST 3262-75 wytwarzane są produkty do rurociągów wodnych i gazowych.
- Pompy rurociągów i rurociągów (NKT) są montowane z walcowanego metalu produkowanego zgodnie z GOST 633-80.
- Asortyment bezszwowych rur walcowanych na gorąco zawiera się w standardowym numerze 8732-78.
- Dla zimnego odkształconego asortymentu produkt jest normalizowany zgodnie z GOST 9734-75.
- Rury spawane do przewodów gazowych i olejowych produkowane są zgodnie z GOST 20295-85.
- Wreszcie, rury stalowe o dużych średnicach dla gazociągów, rurociągów naftowych i rurociągów naftowych są wytwarzane zgodnie z GOST R 52079-2003.
Uwaga: ta lista nie obejmuje wszystkich obszarów produkcji. Celowo wykluczyliśmy niektóre produkty, takie jak rury osłonowe lub ramy rurowe dla przemysłu motoryzacyjnego.
Rozmiary i zastosowania
Jakie są średnice rur stalowych zgodnie z tymi dokumentami? W jakim celu używa się rury?
GOST 3262-75
Pełna lista rozmiarów dostarczanych przez standard jest stosunkowo niewielka, więc udostępnimy ją w całości.
Warunkowe zaliczenie | Średnica zewnętrzna | Grubość ścianki rury | ||
Płuca | Często | Wzmocniony | ||
6 | 10.2 | 1.8 | 2.0 | 2.5 |
8 | 13.5 | 2.0 | 2.2 | 2.8 |
10 | 17,0 | 2.0 | 2.2 | 2.8 |
15 | 21.3 | 2.5 | 2.8 | 3.2 |
20 | 26,8 | 2.5 | 2.8 | 3.2 |
25 | 33,6 | 2.8 | 3.2 | 4.0 |
32 | 42.3 | 2.8 | 3.2 | 4.0 |
40 | 48,0 | 3.0 | 3.5 | 4.0 |
50 | 60,0 | 3.0 | 3.5 | 4.5 |
65 | 75,5 | 3.2 | 4.0 | 4.5 |
80 | 88,5 | 3.5 | 4.0 | 4.5 |
90 | 101,3 | 3.5 | 4.0 | 4.5 |
100 | 114,0 | 4.0 | 4.5 | 5.0 |
125 | 140,0 | 4.0 | 4.5 | 5.5 |
150 | 165,0 | 4.0 | 4.5 | 5.5 |
Produkty mogą być wykonane z powłoką antykorozyjną cynkową i bez niej. Ponadto mogą być dostarczane z ciętymi lub radełkowanymi nitkami.
Zakres - dystrybucja wody, gazu i ogrzewania w budynkach mieszkalnych, biurowych i produkcyjnych.
Podajmy kilka przykładów użycia.
- Średnica 15 mm jest pożądana jako przyłącza wodne i przyłącza gazowe.
- Stalowa rura o grubości 20 mm służy jako dostawa do grzejników.
- Rura stalowa 25 mm służy do montażu rur grzewczych.
- Rura stalowa 40 mm nadaje się do butelkowania ogrzewania i zaopatrzenia w wodę.
- Stalowa rura o średnicy 125 mm nadaje się do instalacji rurociągów ciepłej wody i kilkudziesięciu lat wcześniej - oraz rurociągów do zimnej wody.
Dla porównania: stalowa rura o średnicy 8 mm, 6 i 10 mm, jeśli jest używana w rurociągach wodnych i gazowych, jest niezwykle umiejętnie ukryta. W bogatej praktyce mistrzów naszego projektu wymiary te nigdy się nie spotkały.
Cena rur VGP jest jedną z najniższych spośród wszystkich wyrobów walcowanych na rurach ze względu na zastosowanie tanich gatunków stali i technologii produkcji: do spawania stosuje się prądy wysokiej częstotliwości, co zapewnia minimalne koszty czasowe na metr.
GOST 633-80
Lista asortymentu określona w niniejszym dokumencie prawnym również nie ma znaczenia.
Średnica nominalna, mm | Grubość ściany mm |
27 | 3.0 |
33 | 3.5 |
42 | 3.5 |
48 | 4.0 |
60 | 5.0 |
73 | 5,5; 7.0 |
89 | 6,5; 8.0 |
102 | 6.5 |
114 | 7.0 |
Co jeszcze warto wiedzieć o produktach wytwarzanych zgodnie z normami tej normy:
- Zgodnie z technologią produkcji, mogą one być tylko i wyłącznie bez szwu, tj. Uzyskiwane nie przez skręcenie płaskiego sztabki (taśmy), ale przez flashowanie solidnego stalowego walca (pręta). Ta metoda produkcji zapewnia znacznie większą odporność na wewnętrzne ciśnienie hydrauliczne: elektryczny szew spawalniczy jest zawsze gorszy od wytrzymałości całego metalu.
- Rura jest wytwarzana jako gładka (pod połączeniem złączy) i bez sprzęgła, z końcówkami wyładowanymi na zewnątrz.
- Produkty ze sprzężeniem śrubowym i sprzęgłowym muszą wytrzymywać próby hydrauliczne; jednocześnie ciśnienie wewnętrzne podczas badania jest związane z rozmiarem rury i waha się od 375 do 1250 kgf / cm2.
Dla porównania: ciśnienie wody na wyjściu monitorów górniczych osiąga trzy razy mniejsze wartości - nie więcej niż 400 kgf / cm2. Strumień takiego monitora łatwo tnie skały.
Zastosowanie przewodów rurowych sprowadza się głównie do produkcji ropy i gazu: służą one do pompowania naturalnych węglowodorów i tworzenia ciśnienia w zbiorniku.
GOST 8732-78
Rury bez szwu walcowane na gorąco mogą mieć średnicę od 20 do 530 mm przy grubości ścianki od 1,08 do 75 mm.
Technologia jego produkcji w skrócie wygląda następująco:
- Cylindryczny kęs jest ogrzewany w piecu indukcyjnym do temperatury, w której stal staje się plastyczna.
- Na młynie przebija się w rękaw - wydrążony cylinder.
- Po ponownym ogrzaniu przedmiot obrabiany, noszony na trzpieniu, przechodzi przez szereg rolek, zmniejszając jego średnicę zewnętrzną.
- Po schłodzeniu gotowa rura zostaje pocięta na segmenty i po przejściu kontrola jakości zostaje wysłana do magazynu gotowego produktu.

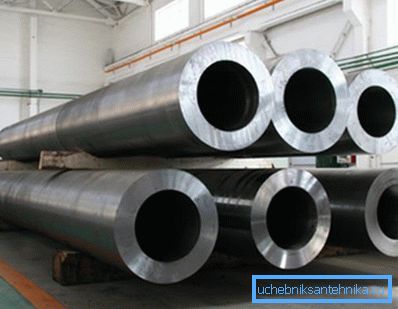

Produkcja z oczywistych powodów, ma najwyższą energochłonność. Ponadto, ze względu na grube ściany produktu są niezwykle masywne: jeśli wzmocniona stalowa rura wodno-gazowa o wadze 65 mm waży 7,88 kg / metr bieżący, to gorąca deformacja 63,5x14 najbliższa jej średnicy wynosi aż 17,09.
Gdzie są używane produkty walcowane na gorąco? Oczywiste jest, że nie chodzi o budowę podmiejskiego systemu zaopatrzenia w wodę własnymi rękami: ich siła tutaj jest wyraźnie przesadzona. Główne obszary zastosowań to rurociągi wysokiego ciśnienia i systemy hydrauliczne.
GOST 8734-75
Metoda odkształcania na zimno różni się od walcowania na gorąco tylko tym, że po młynie przekłuwającym rękaw ochładza się, a dalsze operacje zachodzą w temperaturze znacznie poniżej punktu rekrystalizacji stali.
Ponieważ wewnętrzne naprężenia nieuchronnie gromadzą się podczas walcowania w metalu, instrukcja technologii produkcji zawarta w jednym z odnośnych standardów wymaga obowiązkowej obróbki cieplnej walcowanego metalu po walcowaniu: stal nagrzewa się i powoli chłodzi, uzyskując lepkość i ciągliwość.
Jakie rozmiary są zapisane w standardzie:
- Średnica - od 5 do 250 mm.
- Grubość ścianki - od 0,3 do 24 mm. W tym przypadku kilka opcji odpowiada tej samej średnicy: powiedzmy, stalowa rura 200 mm może mieć ściany od 3 do maksymalnie 24 mm, a stalowa rura 110 mm - od 1,5 do 18.
Podobnie jak wyroby walcowane na gorąco, formowane na zimno stosowane są tam, gdzie niezbędna jest maksymalna odporność na ciśnienie hydrauliczne przy minimalnej wadze.
GOST 20295-85
Norma przewiduje produkcję wyrobów wzdłużnych i spiralnie spawanych o średnicy zewnętrznej od 159 do 8220 mm ze ściankami 3 - 12 mm.
W tym przypadku norma zawiera zalecenia dotyczące metody produkcji dla różnych zakresów wielkości:
- Przy średnicy 159 - 426 dopuszczalne jest stosowanie spawania prądami o wysokiej częstotliwości.
- Spawanie łukiem elektrycznym przegubów spiralnych może być stosowane w zakresie od 159 do 820.
- Wzdłużne spawanie łukowe ma zastosowanie dla rozmiarów 530-820.
GOST R 52079-2003
Ostatni dokument z naszej listy dostarcza średnice od 114 do 1420 mm ze ściankami od 3 do 21. W tym przypadku można zastosować spawanie wysokiej częstotliwości z jednym szwem wzdłużnym (wymiary 114-530), spawanie łukiem spiralnym (159-1420) i spawanie wzdłużne z jednym lub dwoma wzdłużnymi szwami (530-1420 mm).
Wniosek
Jak już wspomniano, nasza lista dokumentów regulacyjnych nie zapewnia kompletności. Na przykład, stalowa rura 300 mm nie odpowiada żadnemu z wymienionych zakresów; Jednak w rzeczywistych cenników producentów i dealerów jest.
Jak zawsze, czytelnik może znaleźć dodatkowe informacje w filmie w tym artykule. Sukcesy!
