System ogrzewania monotube samego domu prywatnego

W pewnym okresie w historii naszego kraju jednym z priorytetowych zadań państwa było zapewnienie wszystkim mieszkańcom przystępnych mieszkań. "Chruszczow" zaczął powstawać w całym ZSRR. Takie budynki mieszkalne miały niewielką powierzchnię mieszkań i zostały zbudowane bardzo szybko. Aby obniżyć koszty budowy, opracowano szereg nowych systemów i akcesoriów. To samo dotyczy ogrzewania. Aby zmniejszyć zużycie rur, wynaleziono system jednorurowy. Od tego czasu ta prosta, ale dość skuteczna konstrukcja stała się szeroko stosowana w budownictwie prywatnym. W tym artykule opiszemy, jak zainstalować jednorurowy system ogrzewania prywatnego domu własnymi rękami.

Plusy i minusy systemu

Układ ogrzewania jednorurowego ma boki dodatnie i ujemne. Znając te funkcje, możesz dokładnie odpowiedzieć na pytanie, który system jednorurowy lub dwururowy jest lepszy. Zacznijmy od zalet:

1. Najważniejszą zaletą jest oszczędność. W przypadku systemu z pojedynczą rurą nie ma potrzeby stosowania zworek dla baterii, odwróconych pionów i innych elementów. Skutkuje to prawie dwukrotnym obniżeniem kosztów rur w porównaniu z dwururowym systemem grzewczym.

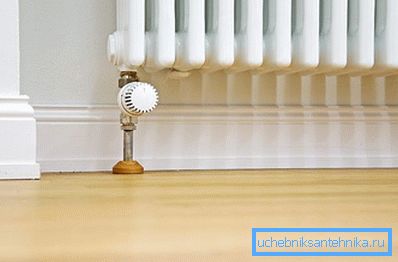

2. Możliwe jest regulowanie przepływu chłodziwa w każdym urządzeniu grzewczym bez znaczącego wpływu na działanie całego układu. Osiąga się to poprzez instalowanie nowoczesnych urządzeń, takich jak wyważarki, zawory kulowe i obejścia, zawory termostatyczne itp.

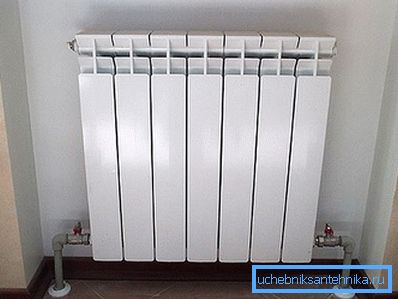

3. Kolejną zaletę można uznać za estetykę całego systemu. Ponieważ liczba rur jest tutaj niewielka, wygodnie jest ukryć je za fałszywymi ścianami lub panelami.

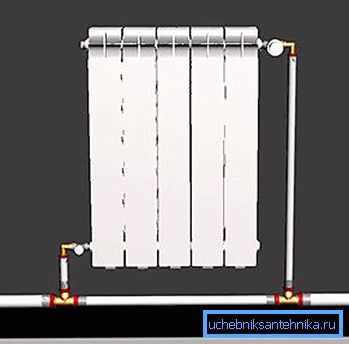

Wszystko to sprawia, że ​​system pojedynczych rur jest popularny. Warto jednak pamiętać, że schemat całej komunikacji będzie dość prosty. Umożliwia to samodzielne przeprowadzenie instalacji grzewczej bez większego wysiłku.

Ale nawet tutaj nie było bez wad i jest ich całkiem sporo. Wady systemu:

1. Aby wszystkie grzałki działały sprawnie, konieczne jest zapewnienie odpowiedniego ciśnienia w systemie. Taka sytuacja prowadzi do konieczności instalacji mocniejszych pomp, co prowadzi do wzrostu kosztów eksploatacji.
2. Samo zainstalowanie pompy cyrkulacyjnej może być również niekorzystne. System dwururowy nie potrzebuje takiego dodatkowego wyposażenia, jest montowany tylko dla zwiększenia wydajności.
3. Podczas opracowywania schematu jednorurowego systemu grzewczego należy przewidzieć położenie rur, aby płyn chłodzący mógł płynąć. W praktyce ta funkcja obejmuje instalowanie zbiornika wyrównawczego w najwyższym punkcie systemu. Z reguły ten dodatkowy szczegół jest montowany na poddaszu.

Jednak pomimo tych niedogodności panuje taniość, a jednorurowe instalacje grzewcze są najczęściej spotykane w prywatnych domach, zwłaszcza z niewielką powierzchnią mieszkalną.

Odmiany systemów monotube

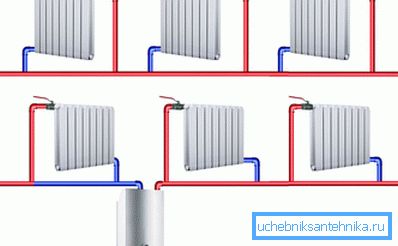

Pomimo swojej prostoty, jednorurowy system grzewczy ma różne warianty. W domach prywatnych możesz korzystać z dwóch rodzajów:

• Konsekwentny lub nieuregulowany system. W takim przypadku płyn chłodzący wchodzi kolejno do każdego urządzenia, a wyjściem jest woda o niższej temperaturze, która wchodzi do następnego grzejnika.

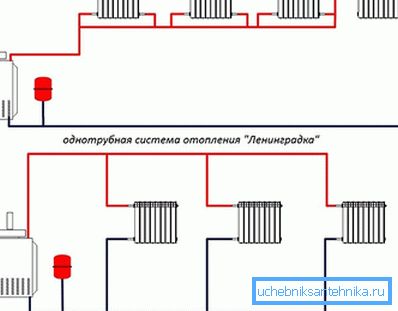

• Uregulowany system, ludzie nazywali go "Leningrad". Ta opcja umożliwia regulację przepływu chłodziwa w każdym grzejniku. Urządzenia są połączone równolegle z autostradą.

Pierwsza opcja jest uważana za najłatwiejszą i najtańszą w realizacji. Nie pozwala jednak na regulację przepływu chłodziwa, więc baterie znajdujące się dalej od kotła będą miały niższą temperaturę. Z tego powodu jednolity system jest stosowany tylko do ogrzewania małych domów lub pojedynczych pomieszczeń.

System "Leningrad" pod względem regulacji i równomiernego ogrzewania wszystkich urządzeń jest lepszy. Tutaj istnieje możliwość regulacji przepływu płynu chłodzącego do każdego urządzenia za pomocą zaworów. Takie systemy mogą być instalowane w domach o dużej powierzchni.

Oprócz powyższej zasady, systemy jednorurowe są podzielone przez sposób obiegu chłodziwa. Istnieją trzy rodzaje:

• Z naturalnym obiegiem. W tym przypadku płyn chłodzący przesuwa się z jednego grzejnika na drugi pod wpływem siły grawitacji.
• Z wymuszonym obiegiem. Takie systemy są uważane za bardziej wydajne niż pierwsza opcja. Do wymuszonego obiegu chłodziwa używana jest specjalna pompa.
• Łączona opcja. Instalacja odbywa się zgodnie ze schematem systemu z naturalną cyrkulacją, a także w celu zwiększenia wydajności pompy cyrkulacyjnej (poprzez obejście).

Pierwszy z tych systemów działa skutecznie tylko przy niewielkiej długości toru, dlatego używany jest tylko w domach z małym ogrzewanym obszarem. Aby poprawić cyrkulację, zaleca się zainstalowanie kolektora przyspieszenia bezpośrednio po kotle. Ta konstrukcja wymaga podniesienia rury zasilającej do metra lub półtora ponad poziom pierwszego grzejnika. Należy również przewidzieć instalację otwartego zbiornika wyrównawczego usytuowanego w najwyższym punkcie systemu.

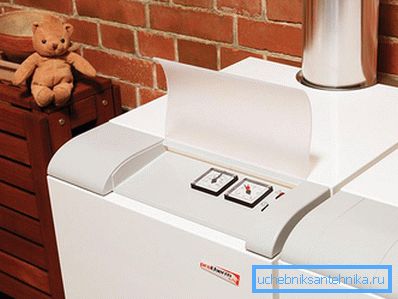

Pomimo niższej wydajności, system z naturalną cyrkulacją chłodziwa jest dość popularny. Wynika to z braku niestabilności. Jeśli w domu jest elektroniczny kocioł podłogowy, to przerwa w zasilaniu nie wpłynie na działanie instalacji grzewczej.

Wskazówka! Bardziej wydajna, ale jednocześnie konstrukcja z wymuszoną cyrkulacją chłodziwa jest uważana za zależną od elektryczności. Takie systemy mogą mieć długi kontur, a nie jeden. W tym ostatnim przypadku zainstalowanych jest kilka pomp obiegowych, oddzielnych dla każdego obwodu.

Jeśli w Twojej okolicy występują częste przerwy w dostawie prądu, a zainstalowany jest elektroniczny kocioł podłogowy, zaleca się zainstalowanie połączonego systemu jednorurowego. W takim przypadku, w przypadku braku prądu, twój dom nie zamarznie.

Instalacja systemu

Jeśli zdecydujesz się stworzyć od podstaw jednoprzewodowy system grzewczy od podstaw, podstawowym zadaniem będzie opracowanie schematu. Konieczne jest jednoznaczne określenie miejsca instalacji kotła, zbiornika wyrównawczego, pompy cyrkulacyjnej, grzejników i innych urządzeń i urządzeń.

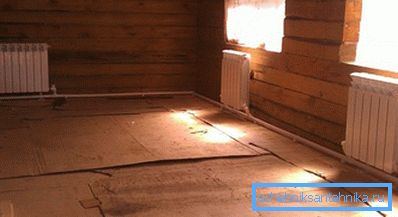

Kolejność instalacji jednorurowego systemu grzewczego będzie następująca:

1. Najpierw montuje się kocioł. Lepiej jest zainstalować go na dole budynku, ale nie w piwnicy. Nie zapomnij o środkach bezpieczeństwa przeciwpożarowego (wokół urządzenia, ścian, podłóg i sufitu są obszyty materiałem niepalnym). Wraz z kotłem wyposażyć komin.
2. Następnie instalujemy rurę odgałęzioną z kotła. Lepiej jest stosować rury o średnicy co najmniej 25 mm. Autostrada jest wstępnie ułożona w całym domu, a grzejniki, zawory i inne urządzenia są zainstalowane. Podczas instalacji nie zapomnij o koniecznym nachyleniu rur. Nośnik ciepła powinien poruszać się grawitacyjnie z kotła, przechodzić przez wszystkie akumulatory i ponownie wracać do kotła. Jest to bardzo ważne, jeśli twój system z obieg naturalny lub kombinowany. W obecności błędu pompowania nie można zaobserwować.
3. Przy podłączaniu głównej rury do kotła należy zainstalować zbiornik wyrównawczy, którego rodzaj zależy od wybranego systemu grzewczego.
4. Zaleca się zainstalowanie filtrów na linii powrotnej przed wejściem do kotła. Jest to konieczne, aby chronić cały sprzęt przed gruzami i zanieczyszczeniami.

Jeśli instalujesz system typu kombinowanego lub z wymuszoną cyrkulacją płynu chłodzącego, wówczas pompa musi być zainstalowana za pomocą obejścia. W pierwszym wariancie taka kombinacja jest obligatoryjna, w drugim pożądana. Zainstalowanie pompy przez obejście zapewni możliwość wyłączenia go w przypadku naprawy lub braku zasilania, a system grzewczy będzie nadal działał.

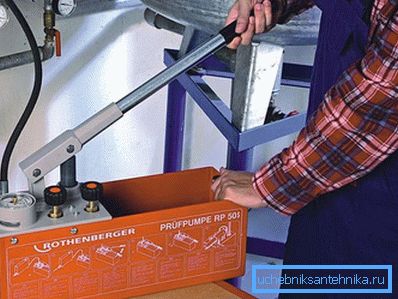

Przed rozpoczęciem pracy należy wykonać test ciśnieniowy. Proces ten odbywa się za pomocą specjalnej pompy, która podnosi ciśnienie w układzie. Jeśli w trakcie prób ciśnieniowych utrzymywane jest ciśnienie w układzie, wówczas nie ma wycieku i można rozpocząć sezon grzewczy.

Wideo

Obejrzyj wideo na temat instalacji i instalacji jednorurowego systemu grzewczego w prywatnym domu:

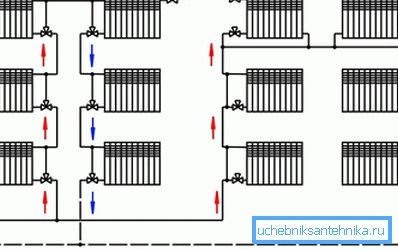

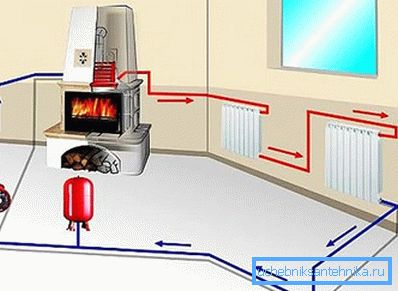

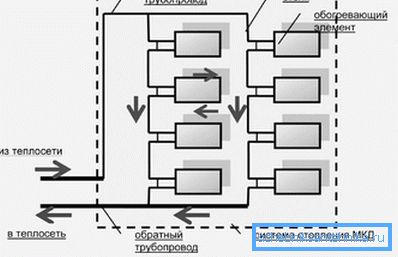

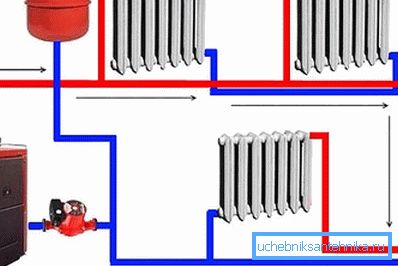

Schematy
