Test płukania i ciśnieniowy instalacji grzewczej

W celu prawidłowego funkcjonowania instalacji grzewczej należy ją okresowo czyścić. Możliwe jest zastosowanie kilku metod takiego oczyszczania, ale metoda hydropneumatyczna jest uważana za najbardziej popularną. I w jaki sposób przeprowadzane jest przepłukanie i próba ciśnieniowa instalacji grzewczej zostaną omówione w tym artykule.

Jakie są drogi

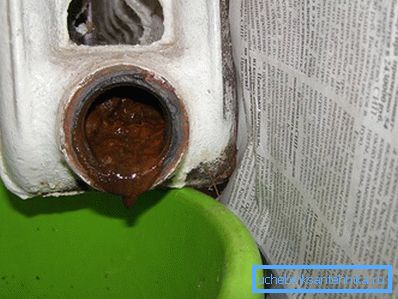

Podczas pracy wewnątrz rur grzewczych gromadzi się kamień. Osad ten znacząco wpływa zarówno na stan samych rur, jak i na sprawność układu. Warstwa skali zaledwie 1 mm zmniejsza przenikanie ciepła o 15%. Ten negatywny efekt znacząco zwiększa koszt paliwa przy jednoczesnym zmniejszeniu wydajności systemu.

Wskazówka! Aby nie ponosić dodatkowych kosztów, konieczne jest okresowe przepłukiwanie systemu grzewczego.

Jak mogę się dowiedzieć o potrzebie przepłukania systemu? Następujące znaki podpowiedzą o skumulowanej skali:

• cały system grzewczy jest podgrzewany przez długi czas;

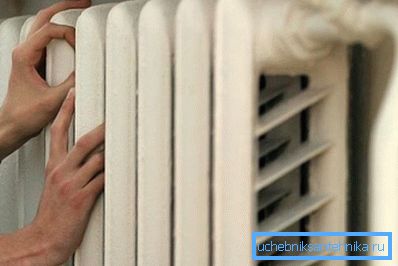

• chłodnice zimne z gorącymi rurami;
• z kotła grzewczego słychać zewnętrzne dźwięki;
• wyższe koszty paliwa.

Jeśli zauważysz te objawy, konieczne jest oczyszczenie rur wraz z ich późniejszymi testami ciśnieniowymi. Aby to zrobić, możesz użyć dwóch metod:

• hydropneumatyczny;
• chemiczny.

Pierwsza metoda jest najczęstsza. To jest powszechnie używany serwis narzędziowy. O metodzie płukania hydropneumatycznego porozmawiamy nieco później. Metoda chemiczna stosowana jest rzadziej. W tej metodzie, specjalne rozwiązanie jest wlewane do układu zamiast chłodziwa. W wyniku reakcji chemicznej wszystkie osady obecne w rurach ulegają erozji i usuwaniu.

Metoda chemiczna ma wiele wad:

• po pierwsze, taka operacja może być wykonywana tylko na rurach stalowych;
• po drugie, zgodnie z obowiązującymi przepisami, nie jest możliwe spuszczenie cieczy spłukującej z chemikaliów do odpływu;
• po trzecie, koszt leków jest bardzo wysoki.

Wskazówka! Jeśli system grzewczy jest stary, rury stalowe mogą być bardzo podatne na korozję. Pierwiastki chemiczne podczas prania rozpuszczają rdzę, dlatego zużyte produkty mogą stracić szczelność.

Płukanie hydropneumatyczne

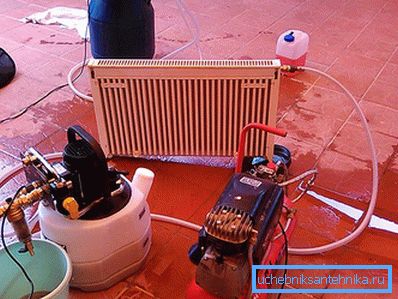

Zastosowanie metody hydropneumatycznej do płukania układu ogrzewania jest uważane za najbardziej skuteczne. Zasada działania jest dość prosta. Powietrze napełnione wysokim ciśnieniem dostarczane jest do systemu napełnionego wodą. W rezultacie strumień powietrza i wody poluzowuje się i zmywa utworzoną skalę wewnątrz rur. Następnie woda wraz z cząstkami osadu zostaje usunięta z układu.

Jeśli zdecydujesz się spłukać, musisz zaopatrzyć się w sprężarkę. Kupując (lub wynajmując) konieczne jest skupienie się na cechach technicznych. Po pierwsze, sprzęt musi być wstrzykiwany pod ciśnieniem co najmniej 6 atmosfer. Po drugie, pożądane jest, aby kompresor pełnił funkcję automatycznej kontroli częstotliwości tworzenia impulsów dla mieszaniny.

Ponadto pożądane jest, aby urządzenie miało inne dodatkowe funkcje. Mianowicie:

• można było dodawać środki dezynfekujące;
• istniała funkcja ochrony przed spontanicznym włączeniem;
• Ustawiono przepływ wody płuczącej i poziomy ciśnienia.

Wskazówka! Ponieważ będziesz używać kompresora wewnątrz domu lub mieszkania, urządzenie powinno być dość kompaktowe i mobilne.

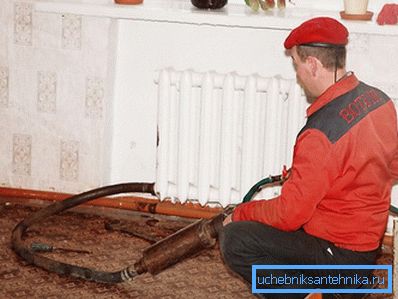

Sam proces prania metodą hydropneumatyczną można przeprowadzić na dwa sposoby. W pierwszym przypadku lub przy użyciu metody przepływu, praca będzie następująca:

• króciec spustowy zamyka się, a system jest napełniony wodą, a zawór kolektora pozostaje otwarty;
• po napełnieniu całego układu wodą zawór zamyka się, a sprężarka zaczyna dostarczać powietrze;
• otwiera się odpowietrznik;
• woda wraz z powietrzem przechodzi przez wszystkie systemy i trafia do rury powrotnej.

Płukanie trwa do momentu, aż z odpowietrznika wypłynie czysta woda.

Podczas stosowania drugiej metody, system, jak w pierwszym przypadku, jest napełniany wodą i powietrze pod ciśnieniem jest dostarczane do niego przez 5-15 minut. Następnie sprężarka zostaje wyłączona, a odpowietrznik jest otwarty. Woda wraz ze skalą i innymi zanieczyszczeniami jest usuwana z układu. Tę procedurę powtarza się kilka razy, aż do uzyskania klarownej cieczy przy wyjściu z rury wylotowej.

Przeprowadzamy testy ciśnieniowe

Podczas instalowania nowego systemu grzewczego lub przygotowania starego do sezonu grzewczego należy przeprowadzić próbę ciśnieniową. Ta procedura pozwala sprawdzić szczelność wszystkich połączeń i samych urządzeń oraz rur. Testy ciśnieniowe są również przeprowadzane w sezonie grzewczym, o ile w tym czasie system został naprawiony.

Samą procedurę badania można przeprowadzić za pomocą wody lub powietrza. W zimnym okresie roku preferowany jest drugi sposób, który eliminuje zamarzanie płynu w układzie lub podczas jego wycieku.

Sam proces działający z wykorzystaniem powietrza będzie wyglądać następująco:

• Cały nośnik ciepła odprowadzany jest z instalacji grzewczej.
• Następnie zachowaj zakładki łączące wybrany obszar z systemem centralnym. Jeśli testy będą przeprowadzane w prywatnym domu, nie ma potrzeby izolowania witryny, ponieważ twój system jest autonomiczny.
• Następnie sprężarka jest podłączona i rozpoczyna się pompowanie powietrza do żądanego ciśnienia. Wskaźnik ten zależy od ciśnienia roboczego i powinien go przekraczać co najmniej dwa razy. Na przykład, jeśli w prywatnym domu w pracującym systemie grzewczym są 2 atmosfery, to podczas testów trzeba osiągnąć 4-5 atm.
• Obserwuj ciśnienie przez co najmniej 8 godzin. Jeśli wszystkie połączenia zostaną wykonane jakościowo, to się nie zmieni (lub zmieni się bardzo niewiele). Ponadto pożądane jest wizualne sprawdzenie wszystkich urządzeń i połączeń (zarówno składanych, jak i lutowanych). W tym przypadku związki są powlekane roztworem mydła (jeśli próba ciśnieniowa jest przeprowadzana za pomocą powietrza).

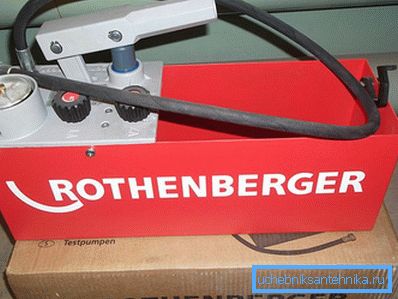

Korzystając z metody wody, musisz kupić (lub wypożyczyć) specjalne pompy ciśnieniowe. Mogą być ręczne lub elektryczne. Zasada działania jest podobna do poprzedniej. Przy użyciu pompy system wytwarza niezbędne ciśnienie i sprawdza szczelność wszystkich urządzeń i połączeń.

Wideo

Film pokazuje hydropneumatyczne płukanie systemów grzewczych w akcji:

Prace opressovschika można zobaczyć w tym wideo:
