Toczenie rur: technologia i specjalne narzędzia

Rolowanie lub zwijanie rur jest procesem produkcyjnym, w którym produkt metalowy jest odkształcany w jednym lub drugim kierunku, z uwzględnieniem wymaganego kąta zginania.

W tym artykule będziemy rozmawiać o tym, jakie rodzaje frezowania są dostępne i do jakich celów są używane. Ponadto zastanawiamy się, czym jest walcarka do rur i jak działa.

Rodzaje toczenia

Obecnie na całym świecie praktykuje się wiele operacji, które łączy jedna nazwa zwyczajowa - rolling. Należy zauważyć, że wszystkie te procesy technologiczne znacznie różnią się zarówno sposobem realizacji, jak i cechami używanego sprzętu.

Tak więc, z jakich metod wykonywane są rury walcowane? Dwie główne metody to odkształcenie promieniowe (przetwarzanie w przekroju) i zginanie.

Odkształcenie promieniowe

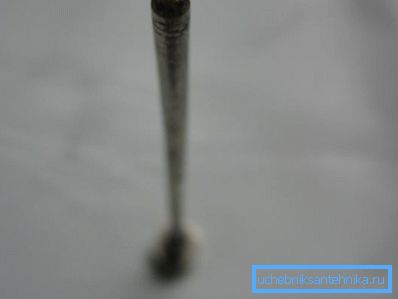

Odkształcenie promieniowe wykonuje się przez zwiększenie lub zmniejszenie przekroju. Wzrost średnicy nazywany jest migotaniem, a spadek - rolowaniem.

Przyjrzyjmy się bliżej, jak te procesy są przeprowadzane:

• Rozszerzenie przekroju przez zwiększenie średnicy pozwala utworzyć małe gniazdo na końcu rury. Takie gniazdo jest podstawowym warunkiem do wykonania oprawy bez dopasowania poszczególnych elementów rurociągu. Po utworzeniu wymaganego rozszerzenia możliwe jest włożenie rury o mniejszej średnicy do gniazda, a następnie bezpieczne połączenie.

• Zmniejszenie średnicy rury jest przeciwnym procesem rozszerzania. Jeśli poprzednia technologia pozwala uzyskać gniazdo, to za pomocą zwijania przekroju płynnie zwęża się. Dlaczego tego potrzebujesz? Średnica przekroju jest zwężona, aby ułatwić wejście rury do gniazda i bardziej niezawodnie ją zamocować.

Ważne: Zarówno pierwszy, jak i drugi proces technologiczny przeprowadza się na plastycznych, niełamliwych metalach bez wstępnego podgrzewania. Jeśli musisz pracować z metalami twardymi, które są podatne na pękanie pod wpływem obciążeń mechanicznych, może być konieczne wstępne podgrzanie, w którym produkt będzie bardziej ciągliwy i plastyczny.

Teraz spróbujmy dowiedzieć się, z jakiego narzędzia wykonywane jest promieniowe zwijanie przewodów hamulcowych.

Narzędzie Flare

Instrukcja zwiększania średnicy odcinka przypodłogowego pozwala na użycie różnych narzędzi, od prymitywnych po skomplikowane technicznie:

• Najprostszym urządzeniem aktywnie używanym przez hydraulików i instalatorów systemów split jest metalowy stożek o gładkiej powierzchni.. Możliwe jest wykonanie takiego urządzenia własnymi rękami, wystarczy zetrzeć metalowy walec do pożądanego kształtu, a następnie wypolerować powierzchnię. Jednak takie narzędzie można kupić, ponieważ jego cena jest niska. Zasada działania urządzenia jest prosta. Konieczne jest włożenie końca stożka do wycięcia rury i kilkakrotne obrócenie go. Wśród zalet tego rozwiązania zwracamy uwagę na przystępny koszt i trwałość urządzenia. Istnieją jednak również wady, między innymi możliwość przetwarzania rur tylko z miękkich metali i brak precyzyjnej kontroli nad stopniem ekspansji.
• Bardziej technologiczny i wyrafinowany stożek wyposażony jest w grzechotkę. Instrukcje użycia ulepszonego stożka są bardzo podobne do poprzedniego elementu. Stożek jest wkładany do sekcji i obraca się z naciskiem. Obecność zapadki upraszcza proces wkręcania stożka i pomaga regulować siłę.
• Expander to kolejne narzędzie, które zostało zaprojektowane do szybkiego i względnie wysokiej jakości rozwarcia rur wykonanych z miękkich metali.. Część robocza ekspandera jest wyposażona w kilka segmentów. Ściskając uchwyty narzędzia, sadzimy segmenty, które z kolei rozciągają rurkę. Wadą rozwiązania jest niewystarczająca gładkość ścian gniazda.

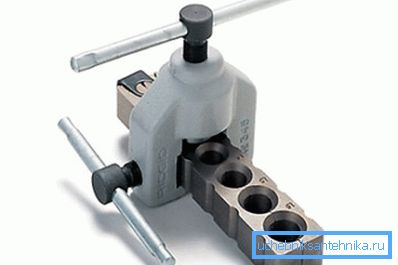

• Mimośrodowe młynek stożkowy to najbardziej zaawansowane rozwiązanie do pracy z miękkimi metalami.. Instrukcje korzystania z narzędzia są proste, wystarczy włożyć rurę do otworu o odpowiedniej średnicy i obrócić uchwyt. Narzędzie może być wyposażone w urządzenie zabezpieczające, które nie pozwala na zwiększenie średnicy większej niż jest to wymagane. Przetwarzanie rur za pomocą tego narzędzia zapewnia najlepszy wynik w porównaniu ze wszystkimi wcześniej wymienionymi narzędziami.

Narzędzie do toczenia

• Młotek to najprostsze narzędzie, za pomocą którego można delikatnie uderzać o krawędź rury. Aby nie zginać rury, zaleca się wstawienie metalowego pręta.

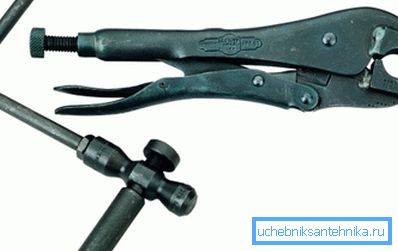

• Specjalne szczypce to profesjonalne narzędzie do zwijania rur miedzianych, zapewniające akceptowalną jakość gięcia. Aby przetwarzanie produktów metalowych wymagało mniejszego wysiłku fizycznego, należy wybrać modyfikacje o większej długości uchwytów. (Zobacz także artykuł Miażdżące rury miedziane: Funkcje.)

Ważne: W celu dokładniejszej obróbki brzegów rur można zastosować specjalną maszynę z rolkami. Maszyny tego typu są przeznaczone tylko do użytku profesjonalnego, a zatem ich cena jest wysoka.

Rurociąg

Gięcie rur jest również nazywane toczeniem. Ten rodzaj przetwarzania jest szeroko stosowany w produkcji różnych rurociągów.

Zastanów się nad głównymi kategoriami narzędzi, które pozwolą ci szybko i jednocześnie zakwalifikować się jakościowo.

• Sprężyna (wewnętrzna i zewnętrzna) jest używana przez hydraulików do odkształcania rur z laminatu na bazie metalu. Takie zwijanie rur miedzianych jest łatwe w użyciu, jego cena jest niska, ale niestety nie nadaje się do pracy z metalami bardziej sztywnymi niż miedź.

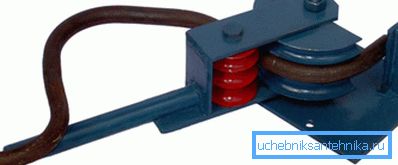

• Giętarka do rur jest uniwersalnym rozwiązaniem do odkształcania różnych rur metalowych pod wymaganym kątem. Ponadto za pomocą takiego narzędzia można zaobserwować promień obrotu rury. Giętarka do rur działa ze względu na siłę mięśni przyłożoną do kołnierza dźwigni.
• Rolki gnące są urządzeniami, które pozwalają odkształcać rury wykonane ze sztywnych metali. Narzędzie składa się z platformy, na której, w pewnej odległości od siebie, zainstalowane są rolki, przez które ciągnięta jest rura. Regulując rolkę dociskową, można kontrolować kąt i promień zgięcia. (Zobacz także artykuł Jak zgiąć rurę profilową: funkcje.)

Wniosek

Teraz wiesz, czym jest frezarka do rur, jak to działa i do jakiego celu jest używana. Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
