Układ kanalizacji w prywatnym domu

19-09-2018
Rury

Prawidłowe funkcjonowanie prywatnego domu jest dziś niemożliwe bez rozbudowanej sieci kanalizacyjnej, która zapewnia przepływ produktów odpadowych o istotnej aktywności iw pełni spełnia wszystkie wymagania norm budowlanych. Dlatego też układ ścieków w domu należy martwić się nawet na etapie opracowywania projektu technicznego przyszłej konstrukcji.

Ponadto w procesie przygotowania projektu opracowywany jest szczegółowy układ rurociągu wraz z obowiązkowym wskazaniem miejsc instalacji dla poszczególnych jednostek wyposażenia sanitarnego. Zanim przygotujesz układ ścieków w prywatnym domu własnymi rękami, zalecamy zapoznanie się z tym materiałem.

Wymagania techniczne

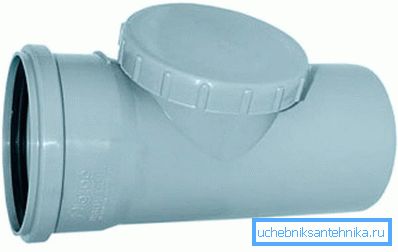

Audyt

Zgodnie ze standardową konstrukcją podczas instalacji należy przestrzegać następujących warunków technicznych:

  1. Rury należy układać z niewielkim odchyleniem w stronę odpływu.
  2. Ich średnica powinna odpowiadać pojemności całego systemu jako całości.
  3. Aby uniknąć powstawania blokad, obwód połączeniowy urządzeń sanitarnych nie powinien zawierać ostrych zakrętów.
  4. System musi mieć elementy, które zapewniają możliwość jego okresowej aktualizacji.
  5. Ponadto należy zapewnić urządzenia wentylacyjne służące do usuwania szkodliwych gazów.

Wskazówka! Układ ścieków w wiejskim domu może być samowyciągający się lub wymuszony, w tym specjalny sprzęt pompujący.

W artykule rozważona zostanie wersja systemu grawitacyjnego zastosowanego w sytuacjach, w których zrzuty ścieków znajdują się w niewielkiej odległości od domu.

Skład systemu

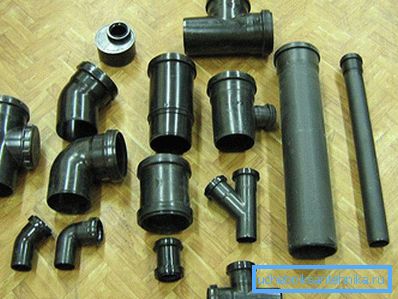

Zestaw do rur kanalizacyjnych

Zasadniczo w systemie kanalizacyjnym o typie grawitacyjnym należy uwzględnić następujące elementy:

  • centralny pion rurowy;
  • zawór odpowietrzający;
  • zestaw urządzeń sanitarnych;
  • przewody i elementy audytu.

Centralny pion jest montowany z reguły w liczbie pojedynczej, jednak w silnie rozgałęzionym systemie może być ich więcej.

Wskazówka! Niezależnie od liczby pionów, usuwanie odpadów musi odbywać się w najniższym punkcie systemu.

W związku z tym należy przypomnieć, że do normalnego funkcjonowania każdego pionu muszą mieć dwa punkty połączenia. W jednym z nich (górnym) montuje się jednostkę do uwalniania gazów szkodliwych dla zdrowia, a przez drugą (dolną) ściek jest odprowadzany do wspólnego systemu kanalizacyjnego.

Górny węzeł (nazywany jest wentylatorem) jest niezbędny do usuwania nieprzyjemnych zapachów gromadzących się w systemie rurociągów, drugi jest wykorzystywany zgodnie z przeznaczeniem.

Zawór próżniowy
Tak zwany zawór podciśnieniowy działa zgodnie z następującą zasadą: Podczas spuszczania ścieków w miejscach oddalonych od pionu wytwarzana jest pewna próżnia prowadząca do odpływu cieczy i przenikania szkodliwych gazów do pomieszczenia.

Podczas normalnej pracy systemu zawór jest zwykle w stanie zamkniętym. Ale gdy tylko ciśnienie w nim spada, natychmiast się otwiera i zaczyna "wciągać" powietrze z pokoju.

Wskazówka! Przy obliczaniu wymaganej liczby jednostek wentylacyjnych należy przyjąć, że na jednym piętrze musi znajdować się co najmniej jeden zawór.

Niezależna instalacja

Instalacja ścieków

Przed rozcieńczeniem kanalizacji w domu zalecamy zapoznanie się z układem najprostszego systemu odwadniającego, który obejmuje następujące elementy:

  • riser kanału;
  • zawór odpowietrzający;
  • linie oddziałów;
  • łączniki i adaptery.

Przy wyborze rozmiaru rur używanych do instalacji zwykle opiera się na następujących zaleceniach:

  • do misek ustępowych i bidetów pożądane jest stosowanie rur O 110 mm;
  • półfabrykaty O 50 mm nadają się do łączenia wanien, zlewów i kabin prysznicowych;
  • do ustawiania wylotów ścieków potrzebne będą kęsy o średnicy 110 110 mm.

Prace nad układem ścieków bytowych rozpoczynają się od zamontowania centralnego pionu, który jest montowany zgodnie z przygotowanym wcześniej układem. Rury, które są jego częścią, podtrzymują dzwon; ponadto ich instalację należy przeprowadzić w kierunku od najniższego punktu autostrady do wylotu wentylatora. W trakcie montażu w pionie stosowane są specjalne trójniki, stosowane jako poprawki zapewniające dostęp do obszarów o podwyższonym ryzyku zatkania.

Wskazówka! Zgodnie z wymaganiami SNiP, audyty powinny być zainstalowane na początku pionu, w obszarze tzw. Kolan, a także na końcu okablowania. W przypadku, gdy kanalizacja ma długie odcinki proste - rewizje ustawiane są w odstępach około 10 m.

Jednocześnie montowane są również odgałęzienia, które układane są poziomo.

Montaż linii oddziałów

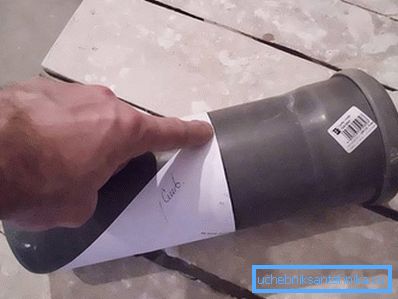

Oznaczenie rur do przycinania

System rur spustowych służy do podłączenia urządzeń sanitarnych, takich jak toaleta, wanna, umywalka lub prysznic do centralnego stojaka. Oczywiste jest, że średnice otworów wylotowych urządzeń instalacyjnych i punktów połączenia z rurociągiem powinny być takie same.

Wskazówka! Aby połączyć rury o różnych średnicach, należy wcześniej zakupić specjalne wyposażenie.

Ponadto rurociągi powinny podlegać następującym warunkom:

  1. Zgodnie z wymaganiami norm maksymalna długość linii odgałęzień nie może być większa niż 10 m.
  2. Aby dopasować rury wzdłuż długości, zaleca się użycie piły do ​​metali w procesie obróbki, w którym cięcie jest wykonywane prostopadle do osi wzdłużnej przedmiotu obrabianego.
  3. Należy również zauważyć, że łuki rurowe są układane z niewielkim odchyleniem w kierunku przepływu. W przypadku rur o średnicy 50 mm minimalne nachylenie powinno wynosić 3 cm na 1 m, natomiast dla rur o większej średnicy wartość ta wynosi 2 cm na 1 m.

Zasady stylizacji

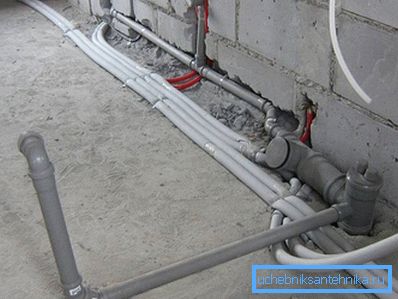

Ścieki w domu
  1. Im większy rozmiar otworu zamontowanego urządzenia sanitarnego, tym bliżej do pionu. Największa średnica jest, jak wiadomo, uwolnieniem muszli klozetowej połączonej w najniższym dolnym punkcie kanału odwadniającego.
  2. Centralny pion nie powinien mieć "kolan" w sekcjach znajdujących się bezpośrednio nad punktami nacięcia linii.
  3. Minimalne nachylenie rur powinno być równe różnicy wysokości 3 cm na 1 metr bieżący; jednak zmiana nachylenia w granicach wycofania jest niedozwolona.
  4. Rury kanalizacyjne należy układać ze stałym wzrostem ich średnicy w kierunku od najdalszego urządzenia sanitarnego do pionu.
  5. Gniazda stosowane w kanalizacji nie mogą być umieszczane w miejscach, w których rury przechodzą przez ściany i sufity.

W ozdobnych pudełkach służących do zamykania rurociągu należy przewidzieć specjalne włazy, znajdujące się dokładnie naprzeciwko rewizji. Taki układ pozwoli ci na swobodny dostęp do poprawek, gdy system wymaga naprawy.

Wskazówka! Wszystkie piony powinny być wyposażone w urządzenia wentylacyjne z bezpośrednim dostępem do dobrze wentylowanego pomieszczenia na poddaszu lub na dachu.

Podsumowując, zauważamy, że odpowiednio zaprojektowane i umiejętnie zainstalowane ścieki zwalniają właściciela prywatnego wiejskiego domu od niepotrzebnych kłopotów związanych z koniecznością jego okresowej konserwacji i naprawy.
