Układanie rurociągu: metody i materiały dla autostrad i
Jakie metody są określone rury do zaopatrzenia w wodę? W jaki sposób rura polipropylenowa jest układana przy dostawie ciepłej wody do domku? W jaki sposób główne rurociągi wodne są zajęte ruchliwymi autostradami i fundamentami budynku? W artykule postaramy się przybliżyć czytelnikowi niektóre aspekty wykonania tych prac.
Prywatny dom
Zacznijmy od informacji, która ma praktyczną wartość dla właścicieli domków. Jakie jest źródło zasilania wodą i jak pasuje do podłoża?
Materiał
Zazwyczaj w domku umieszczana jest tylko zimna woda. Ciepła woda i ogrzewanie są organizowane samodzielnie; gaz, elektryczność, drewno opałowe, węgiel, pelety (sprasowane granulki z trocin) itp. mogą być wykorzystywane jako źródła ciepła.
W tym przypadku najbardziej efektywne wykorzystanie rur z polietylenu.
Dlaczego?
- Polietylen jest wyjątkowo trwały. Żywotność rury szacowana jest na co najmniej 50 lat.
- Jest odporny na korozję (podobnie jak wszystkie inne polimery).
Ponadto: polietylen jest wyjątkowo odporny na agresywne media. Z tego tworzywa, wraz ze szkłem, wytwarza się naczynia, w których są dostarczane stężone kwasy i zasady.
- Polietylen - dielektryk. Jeśli tak, nie można obawiać się prądów błądzących i występowania procesów elektrochemicznych, które niszczą zawory.
- Jego powierzchnia nie jest porośnięta osadami wapiennymi., co odróżnia materiał od rur stalowych.
- Na korzyść rur z polietylenu mówi ich cena.: przy tej samej wydajności jest 1,5-2 razy niższy niż w przypadku stali bez ocynkowanej.
- Wreszcie, polietylen zachowuje elastyczność w niskich temperaturach.. W praktyce oznacza to, że nawet gdy woda zamarza, rura nie pęka pod wpływem lodu: skorupa będzie się tylko lekko rozciągać, a po rozmrożeniu powróci do swoich pierwotnych wymiarów.
Wejście z zespołu wodomierza do studni jest układane z jednoczęściową rurą: o średnicy do 180 mm jest dostarczana w cewkach i cewkach. Okablowanie w domu można oczywiście wykonać przy użyciu innych materiałów; jako łącznik zaciskowy montowany na adapterze.
A co lepiej wykorzystać w przypadku, gdy dostarczanie i ogrzewanie ciepłej wody jest zapewnione przez podłączenie do głównego ogrzewania?

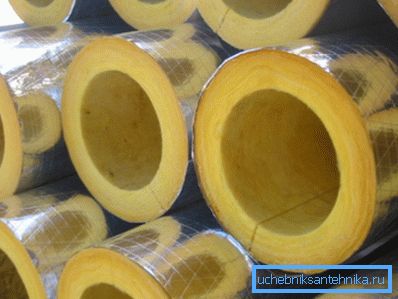

- Gdy wejście do kładzenia nad głową tradycyjnie stosuje się rurę stalową. Połączenia są montowane za pomocą spawania lub gwintów; izolacja termiczna wykonana jest z wełny szklanej z osłoną z włókna szklanego lub ocynkowanego żelaza.
- W przypadku instalacji podziemnej zaleca się stosowanie wzmocnionych rur z polipropylenu.. Jest wzmocniony - ponieważ ma większą wytrzymałość na rozciąganie i ma niższe wydłużenie podczas podgrzewania. Do łączenia prostych długości stosuje się zgrzewanie gniazdem niskotemperaturowym; Zbrojenie aluminium wymaga wstępnego zdzierania w zakresie spawania.
Nuance: jeśli rura polietylenowa podczas układania może być gięta o promieniu co najmniej pięciu jej średnic, to zwoje tulei polipropylenowych są wykonywane tylko za pomocą łączników.
Kładzenie w ziemi
Na jakiej głębokości układają rury wodne podczas układania wejścia w ziemię?
Aby odpowiedzieć na to pytanie, zwracamy się do dokumentów regulacyjnych.
- Według SNiP 2.04.02-84, głębokość układania rur wodociągowych, licząc do ich dolnej powierzchni, powinna być co najmniej o pół metra większa niż maksymalna głębokość wnikania do gleby o zerowej temperaturze (głębokość zamarzania).
- Kod zasad wspólnego przedsięwzięcia 40-102-2000 stanowi dodatek: tę głębokość można zmniejszyć stosując niehigroskopijną izolację termiczną.
Dla wygody czytelnika przedstawiamy wartości głębokości zamarzania dla niektórych regionów przestrzeni postsowieckiej.
Miasta | Głębokość mrożenia, m |
Kaliningrad, Symferopol | 0,7 |
Frunze, Dnepropetrovsk | 0,8 |
Rostów nad Donem, Kijów, Mińsk, Ryga | 0,9 |
Tallinn, Charków, Astrachań | 1.0 |
Pskov, Kursk, Smoleńsk | 1.1 |
Woroneż, Wołgograd, St. Petersburg | 1.2 |
Tver, Moskwa | 1.4 |
Wologda, Saratów, Penza, Kostroma | 1.5 |
Uralsk, Samara | 1.6 |
Kazań, Iżewsk, Uljanowsk | 1.7 |
Orenburg, Ufa | 1.8 |
Czelabińsk, Perm, Swierdłowsku | 1.9 |
Kurgan, Kostanay | 2.0 |
Tobolsk, Pietropawłowsk - Kamczacki | 2.1 |
Omsk, Nowosybirsk | 2.2 |
Dlaczego rury wodne są układane na dużych głębokościach? Wszystko jest oczywiste: w przypadku braku pompowania wody w temperaturach otoczenia poniżej zera, po prostu zamarzają. Jednocześnie głębokie układanie rozwiązuje problem odkształcenia rury podczas poruszania się po powierzchni pojazdu mechanicznego.
Uwaga: izolacja źródła wody nie gwarantuje jej ochrony przed zamarzaniem. Powoli zamraża. Radykalnie problem rozmrażania podczas układania rur na małej głębokości jest rozwiązywany tylko za pomocą kabla grzejnego ułożonego razem z nimi we wspólnej płaszczu termoizolacyjnym.
Autostrady
W jaki sposób układa się sieć wodociągową?
Materiały
Do niedawna, kiedy masowo stosowano systemy wodociągów zasilanych energią:
- Rury żeliwne z rozszerzoną uszczelką z kabiną (impregnowaną bitumicznym włóknem organicznym) i stopionym ołowiem. Odporność na korozję w żeliwie pozwala dziś na utrzymanie wielu linii wieku i więcej linii powrotnych. Głównym problemem materiału jest jego kruchość: ruch naziemny prowadzi do wypadków.
- Czarna stal Jego użycie jest jednym z szaleństw związanych z próbami oszczędzania pieniędzy; żywotność stalowego systemu zaopatrzenia w wodę przed pierwszym wypadkiem spowodowanym korozją nie przekraczała 10-15 lat.
Ponadto: ze względu na rdzewienie i osad wapienny, światło w tym czasie zostało zredukowane do 25-40% oryginału. Zgadnij, jak wpłynęło to na ciśnienie wody?
Na szczęście postęp nie stoi w miejscu, a teraz rozwinęły się bardziej interesujące rozwiązania.

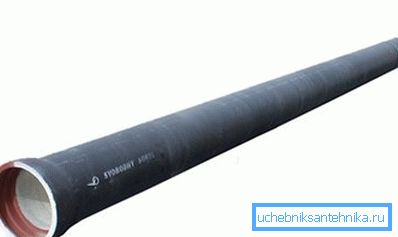

- Rury z VChSHG (żeliwo sferoidalne z grafitem sferoidalnym) mają odporność na korozję żeliwa i ciągliwość stali niskowęglowej. Szczelność połączeń wtykowych zapewnia gumowe pierścienie uszczelniające.
- Rury ciśnieniowe z polichlorku winylu są połączone gniazdami i łącznikami rurowymi za pomocą tych samych gumowych pierścieni samouszczelniających lub połączeń klejowych.
- Na koniec, główne rury polietylenowe łączy się za pomocą zgrzewania doczołowego w niskiej temperaturze: końce sąsiednich rur są stapiane za pomocą elektrycznego grzejnika i dociskane do siebie. Osiowanie i mocowanie o dużej średnicy pnia wykonuje się za pomocą urządzeń hydraulicznych mechanicznych lub (o przekroju ponad 250 mm).
Kładzenie w ziemi
Jeżeli rurociągi olejowe i gazowe oraz przewody grzewcze mogą być ułożone powyżej poziomu gruntu i bezpośrednio na jego powierzchni, to główne systemy zaopatrzenia w wodę, jak opisano powyżej, są zakopane w ziemi.
Tradycyjny schemat stylizacji jest jasny i znajomy:
- Rówa kopie wzdłuż przyszłej autostrady;
- Bicz rurociągu przyspawany lub łączony w inny sposób układany jest w rów na piaszczystej poduszce i pokryty ziemią.
Pod drogami o dużym natężeniu ruchu rury często umieszcza się w zsypie żelbetowym, który nie pozwala na ich uszkodzenie, gdy powierzchnia jest narażona na znaczne naprężenia.
Oczywiste jest, że nie jest to najbardziej praktyczny sposób: ogromna ilość prac wykopaliskowych i potrzeba ograniczenia ruchu transportowego raczej nie zadowoli robotnika i obywateli.
W 1971 r. Rozpoczęła się nowa era w budowie miejskich rurociągów podziemnych: Martin Cherrington (USA) jako pierwszy przetestował układanie rurociągów metodą HDD (poziome wiercenie kierunkowe). Istota metody jasno wynika z jej nazwy: rura nie pasuje do rowu, ale jest przekazywana pod powierzchnią bez naruszania górnych warstw gleby.
Obecnie bezwykopowe układanie rur odbywa się na kilka sposobów:
Nazwa metody | Krótki opis |

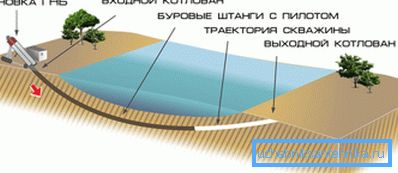

Poziome wiercenie kierunkowe | Przesuwanie przegubowych prętów wiertniczych z pilotem (układ korekcji kierunku) przebiega przez poziomą sekcję wzdłuż łagodnego łuku. W razie potrzeby kanał można rozszerzyć poprzez wielostopniowe ponowne wnikanie. Następnie gotowy bicz do rur jest wciągany do studni; równolegle z nim dostarczany jest roztwór bentonitu, który służy jako środek smarny i cementuje ściany. |
Poziome przebicie | Stosuje się go podczas układania rurociągu pod drogami lub bazami. Stalową rurę umieszcza się w otwartym otworze, który następnie wykorzystuje się jako obudowę rurociągu; jego przednia krawędź jest zaopatrzona w stożek. Rura jest przeciskana przez glebę dźwignikami z wysiłkiem setek ton; gleba nie jest usunięta, ale zagęszczona wokół obudowy. Aby przyspieszyć uderzenie wibrujące i uderzenia pneumatyczne maszyny mogą być używane. |
Zatkanie rur | Rura o dużej średnicy z zaostrzoną krawędzią jest wciskana przez podnośniki. Glebę uwięzioną w jej wnęce usuwa się mechanicznie lub ręcznie. |
Rehabilitacja rurociągów | Głowica uderzeniowa porusza się wzdłuż starego rurociągu, niszcząc ją i naciskając rurę pozostaje w ziemi wokół niego. Za nim rozciąga się bicz nowego rurociągu. |
SNiP 3.05.04-85
Jak kierować się budową systemu zaopatrzenia w wodę własnymi rękami? Podstawowe instrukcje dotyczące projektowania i orurowania zawarte są w SNiP 3.05.04-85 Sieci zewnętrzne oraz urządzenia wodociągowe i kanalizacyjne. Podajemy pewne wymagania tego dokumentu.
Jak zatem układać rurociąg zgodnie z SNiP?
- W przypadku połączeń kielichowych z uszczelkami gumowymi kąt obrotu przy każdym połączeniu nie powinien przekraczać 2 stopni dla średnic do 600 mm i 1 stopień dla średnic od 600 mm.
- Odchylenia od osi projektowej rurociągu nie powinny przekraczać 100 mm.
- Gumowe uszczelki na połączeniach gniazd nie mogą być używane primorozhennymi.
- Stalowe i żelbetowe rurociągi są chronione przed korozją.
- Spawanie między rurami polimerowymi (w szczególności HDPE i LDPE) nie jest dozwolone.
- Spawanie rur stalowych może odbywać się w temperaturze nie niższej niż -50 stopni, polietylen - nie niższej niż -10 stopni.
Wniosek
Mamy nadzieję, że udało nam się zaspokoić ciekawość czytelnika w zakresie metod układania rur wodociągowych i materiałów użytych do tego celu. Jak zwykle, dodatkowe informacje można znaleźć w wideo w tym artykule. Sukcesy!
