W jaki sposób jest używana profilowana rura aluminiowa
Dzisiaj aluminium metal zajmuje dość dużą niszę na rynku budowlanym, to jest rolnictwo, przemysł, produkcja, a nawet design, a na tym nie ostatnie miejsce zajmuje prostokątna, okrągła i kwadratowa rura wykonana z aluminium.
Ten metal nieżelazny i jego stopy są tak popularne, ponieważ mają wysoką odporność na korozję, wytrzymałość, plastyczność, niską gęstość, odporność na namagnesowanie i niską gęstość właściwą.
Poniżej zwracamy większą uwagę na jakość takiego profilu, jego właściwości, zastosowania, a także pokazujemy wideo w tym artykule.

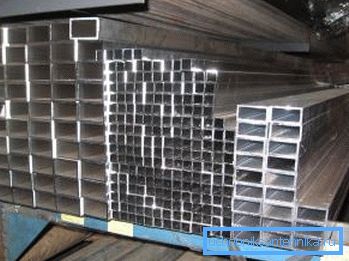

Wprowadzenie do profilu
| Parametry: szerokość / wysokość / grubość ścianki (mm) | Powłoka: Anoda 15 mikronów | Długość (m) | Waga na metr (kg) |
| 100 x 20 x2,0 | - | 3.0 | 1.21 |
| 20x10x1,5 | + | 6.0 | 0,219 |
| 20 x 10 x 1 | + - | 3.0-6.0 | 0,15 |
| 24,4 x 189 x 1,2 | + - | 3.0-6.0 | 0.253 |
| 30x18x1,5 | - | 6.0 | 0,363 |
| 30 x 20 x1,5 | + | 6.0 | 0,382 |
| 30 x 20 x1,5 | - | 6.0 | 0,382 |
| 30 x 20 x2,0 | + | 6.0 | 0,495 |
| 30 x 20 x2,0 | - | 6.0 | 0,495 |
| 30 x 20 x2,0 | + - | 3.0-6.0 | 0,5 |
| 40201,2 R3 | + - | 3.0-6.0 | 0,362 |
| 40x20x2,0 | + - | 3.0-6.0 | 0,607 |
| 40x20x2,0 | - | 6.0 | 0,607 |
| 40x20x2,0 | + | 6.0 | 0,607 |
| 40x20x2,0 R1,6 | + - | 3.0-6.0 | 0,599 |
| 5030h2? 0 | + | 6.0 | 0,824 |
| 50 x 30 x 2,5 | + - | 3.0-6.0 | 1,016 |
| 50x20x2,0 | + - | 6.0 | 0,71 |
| 50 x 30 x2,0 | + - | 6.0 | 0,824 |
| 60 x 30 x2,0 | + | 6.0 | 0,932 |
| 60 x 40 x3,5 | + | 6.0 | 1.8 |
| 60 x 40 x3,5 | - | 6.0 | 1.8 |
| 80 x 20 x2,0 | + | 6.0 | 1.04 |
| 80x40x2,0 | - | 6.0 | 1,248 |
| 80x40x2,0 | + | 6.0 | 1,256 |
| 80x40x2,0 | + - | 3.0-6.0 | 1,256 |
Profile stołowe ze stopu AD31T5
Stopy aluminium i ich właściwości fizyczne
Uwaga Stopy w ich właściwościach fizycznych nie różnią się od czystego metalu, ale ich cena staje się niższa, dlatego też produkcja profilu jest bardziej opłacalna i praktyczna.
- Tak więc doping nie wpływa na moduł ścinania i elastyczność, na przykład duraluminium L16T ma prawie taką samą elastyczność z Al: AS (E = 7100 kgf / mm2). Jednak granica plastyczności stopu jest o kilka rzędów wielkości wyższa niż granica czystego Al, dlatego stopy mogą być wykorzystywane do tworzenia materiałów konstrukcyjnych o różnych poziomach obciążenia. Dotyczy to również profili o dowolnej konfiguracji i dowolnej sekcji, na przykład 20x20 mm, 4040 mm, 2040 mm i tak dalej. (Zobacz także artykuł Arbor z profilu rury: funkcje.)
- Jeśli czysty AL jest bardzo plastyczny i jego rozciąganie do stanu krytycznego, to znaczy przed przerwą, może wynosić 40-50%, ale jego wytrzymałość wynosi tylko 60-70MPa, co jest niezwykle małe przy stosowaniu produktów strukturalnych w budownictwie. Ale stopy są już znacznie mocniejsze, a tutaj plastyczność materiału może się zmniejszyć, ale wytrzymałość na rozciąganie wzrasta od 2 do 5 razy, a to wystarczy, aby taki profil stał się pożądanym elementem na budowach. Ponadto materiał ma bardzo wysokie przewodnictwo elektryczne i cieplne - wśród metali nieżelaznych takie wskaźniki są wyższe tylko dla srebra i złota.
Uwaga Najbardziej popyt na rynku budowlanym stanowią stopy serii 6xxx - około 75% wszystkich docelowych produktów. Najpopularniejsze marki to 6060 (6063) - AD31 i 6061 - AD33, 6005 i 6082 (AD35), a także 1050 (AD0), 2017 (D1), 2014 (AK8), 2024 (D16), 3003 (AMts), 5083 (AMg4.5), 6101, 7005 (1915) i 7075.
Klasyfikacja profilu
Uwaga W sensie ogólnym profil aluminiowy oznacza elementy wytłoczone, ale oprócz nich istnieje również odlew.
Wybierając profil aluminiowy do budowy, należy wziąć pod uwagę nie tylko jego wymiary, ale także jego charakterystykę techniczną, jeśli nie jest to po prostu element dekoracji, który po prostu musi być atrakcyjny i przyjemny dla oka.
Ale stop aluminium dla konstrukcji nośnych jest określony przez kilka parametrów, takich jak wytrzymałość na rozciąganie i ciągliwość, względne zwężenie, wytrzymałość, korozyjność, przewodność elektryczna, wytrzymałość cieplna, a także stopień utwardzenia i obróbki cieplnej. Przy sprzedaży produktów w sklepie takim produktom muszą towarzyszyć instrukcje producenta, w przypadku gdy wskazane są wszystkie te dane.

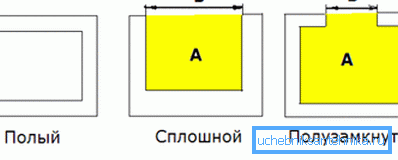

Cała gama profili aluminiowych wyróżnia GOST 22233-2001, a także EN 755-9 i EN 12020-2, gdzie dzieli się na puste, pełne, w kształcie litery C, U-kształtne warianty, a także profile, gdzie koniec jest otwarty .
Tak więc, do pustych produktów są próbki, które mają co najmniej jedno wgłębienie, zamknięte w przekroju, podczas gdy zamknięte w stanie stałym wgłębienia w ogóle nie występują. Ale otwarty koniec może być w każdym z tych typów, zarówno pustych jak i pełnych, jak widać z górnej figury.
Wydrążona wersja może mieć również półotwarte lub półzamknięte wgłębienia, jednak zwykle są one nazywane tak półotwartymi lub półzamkniętymi. Tutaj wnęka jest zamknięta tylko częściowo, na przykład prostokątna rurka w kształcie aluminium (kwadratowa, okrągła), w której wejście jest tylko z jednej strony.
Do produkcji modeli zamkniętych i półzamkniętych stosowane są trzy typy macierzy - most (most), iluminator (iluminator) i krzyż (pająk). Specyfika takiego wytwarzania może być nazwana obecnością jednego lub kilku spoin, które są utworzone ze względu na płynność metalu, która jest umieszczona w mostkach podtrzymujących trzpień.
Po przejściu przez mosty w specjalnej komorze z powodu wysokiego ciśnienia, jak również wysokiej temperatury, metal jest ponownie spawany, ale dla ciągłego profilu następuje tłoczenie na stałych dyskach.

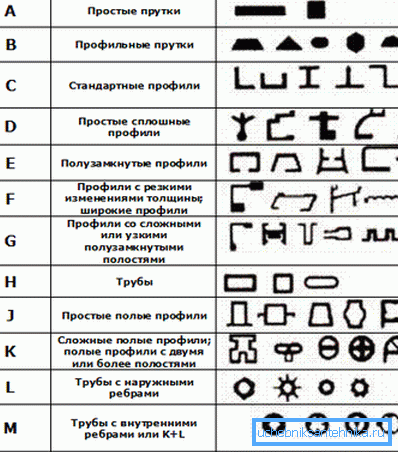

W górnej tabeli znajduje się klasyfikacja różnych profili wyciskanych, w zależności od stopnia złożoności ich produkcji. Wszystkie kategorie są ułożone w porządku rosnącym, gdzie A jest najprostszą opcją, a N jest najtrudniejszą. (Zobacz także artykuł Schody z ukształtowanej rury: cechy.)
Wniosek
Podsumowując, możemy powiedzieć, że jeśli chcesz złożyć dowolną strukturę profilu aluminiowego własnymi rękami, to będzie ona najbardziej trwała zgodnie ze wzrostem kategorii złożoności. Oczywiście zwiększa to koszt materiału, ale z tego nie można się nigdzie dostać.
