W jaki sposób spawanie rur ze stali dla systemu grzewczego:

Dzisiaj spawanie rur grzewczych nadal jest szeroko stosowaną technologią łączenia elementów systemu. Faktem jest, że nowoczesne plastikowe rury nie są wszędzie akceptowalne w użyciu. Tak, i często zdarza się, że trzeba stworzyć autostradę, która będzie rozgrzewać absolutnie cały wewnętrzny obwód domu, a nie tylko przestrzeń pod oknami.

Aby rozwiązać ten problem, plastik nie jest odpowiedni, ponieważ nie nagrzewa się sam, jak metal. I dlatego tylko grzejniki stają się punktami grzewczymi.

Niuanse są takie, że spawanie rur wodociągowych tego typu obejmuje:

1. Dostępność specjalnego wyposażenia.
2. Musi to być doświadczenie spawania metalu. A zrozumienie podstawowych zasad spawania nie będzie zbędne.

Okazuje się, że wykonanie tej pracy własnymi rękami jest wystarczająco trudne. Ale nadal, jeśli jest to pożądane, jest całkiem realne.

W tym artykule postaramy się ujawnić podstawowe zasady instalowania takiego systemu za pomocą spawarki. Przegląd technologii i instrukcji spawania będzie przydatny dla ciebie przynajmniej, abyś mógł obiektywnie ocenić, czy możesz wykonać taką pracę, czy nie.

Zacznijmy od najważniejszego momentu.

Zasada technologii i to, co jest potrzebne do jej wdrożenia

Jako wizualny przykład rozważymy najprostszą opcję - dokowanie za pomocą spawania elektrycznego.

• W rzeczywistości jest to niezawodny sposób łączenia różnych produktów metalowych.. Fizyka procesu polega na tym, że specjalne urządzenia są używane do spawania rur, do których podłączone są elektrody (są to metalowe pręty ze specjalnym natryskiwaniem).
• Te elektrody pod wpływem prądu elektrycznego topią się, wypełniają przestrzeń między szwami rur, a następnie zamrażają, jakby ponownie zamieniały się w metal..

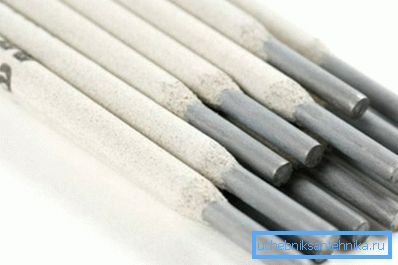

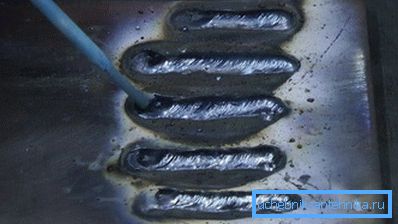

Należy pamiętać, że bardzo ważne jest stosowanie w pracy wysokiej jakości elektrod - w przeciwnym razie można uzyskać nieszczelne i kruche połączenie. Dlatego nie oszczędzaj - lepiej kupić produkt, którego cena jest wysoka, niż wykonać wszystkie prace na próżno, zgadzam się.

Spójrzmy na tabelę porównawczą, jakie rodzaje elektrod ogólnie, w zależności od powłoki.

Okazuje się, że standardowe elektrody rutylowe i celulozowe są zasadniczo odpowiednie do montażu systemu grzewczego w prywatnym domu.

Jeśli chodzi o średnicę prętów, istnieje bardzo prosty "wzór" obliczeń. Elektrody o średnicy 3 mm są optymalne dla produktów spawanych o grubości metalu 2-5 mm. Zasadniczo nie stosuje się większej grubości stali w systemach grzewczych w domach prywatnych.

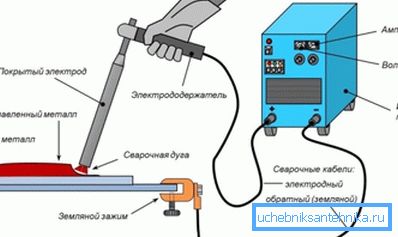

Cóż, kilka słów o sprzęcie. Jeśli nie wchodzisz w szczegóły, spawarka jest transformatorem, przez który prąd jest przenoszony na koniec elektrody. Koszt takiego sprzętu w zasadzie nie jest wysoki, ale czy warto go kupić za jednorazową pracę? W większości przypadków łatwiejsze, bezpieczniejsze i tańsze jest powierzenie zespołu grzewczego profesjonalistom.

Przy pomocy zasady technologii, teraz spróbujmy ją wdrożyć krok po kroku.

Spawanie rur grzewczych

Przed rozpoczęciem warto zauważyć, że istnieje GOST do spawania rur, przy pomocy którego można zdecydować, jaki rodzaj spoiny utworzyć z jednym lub innym kształtem krawędzi.

Zwróć też uwagę, że rury mają różne kształty - nie tylko okrągłe, ale również kwadratowe, a nawet prostokątne. Tak więc spawanie rur kwadratowych według GOST może nieznacznie różnić się od zasad łączenia produktów okrągłych. Rozważ ten punkt i uważnie przyjrzyj się dokładnie, jaką dokumentację czytasz.

Cóż, teraz wracamy do pracy bezpośrednio.

Przygotowanie bazy i wyposażenia

Procedura na tym etapie powinna wyglądać mniej więcej tak:

1. Bierzemy rury i robimy je tak, aby ich brzegi (to znaczy jakby okrągłe szwy) były ucięte pod kątem najbardziej równomiernym względem siebie.

1. Oczyszczamy brzegi szwów papierem ściernym o drobnej frakcji.
2. Podłączamy transformator do sieci i przygotowujemy zgrzewarkę do pracy. Jeśli urządzenie jest odpowiednio skonfigurowane, dźwięk ze styku elektrody i metalu będzie wydawał się suchy, trzeszczący.

Zasadniczo ta praca przygotowawcza jest zakończona i możesz przejść do następnego etapu.

Tack

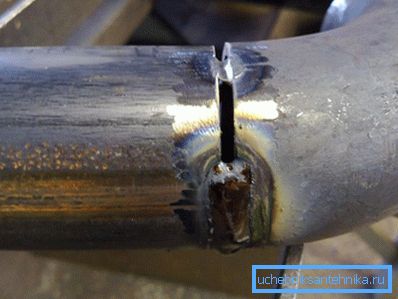

Tackowanie nazywa się wstępnym połączeniem elementów.

• Jest to konieczne, ponieważ stworzenie mocnego i pięknego szwu jest nierzeczywiste.
• Łatwiej jest najpierw spawać punkty zgrubne połączeń rur, tak że produkty są unieruchomione względem siebie, a dopiero potem wzmocnić cały pierścieniowy szew.

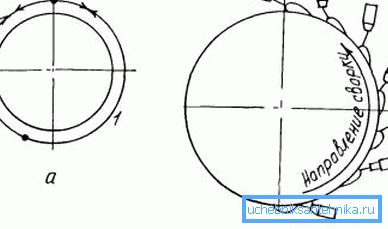

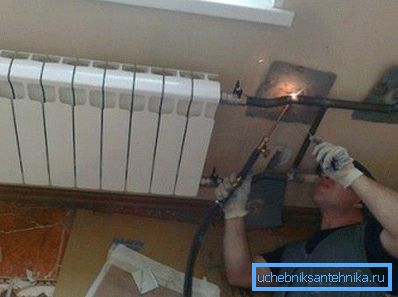

Zwróć uwagę! Pamiętaj, że bardzo często podczas pracy z systemami grzewczymi rury nie są spawane. To znaczy, po prostu, obracanie pnia wokół osi w większości przypadków nie będzie działać. Oznacza to, że spawacz będzie potrzebował maksimum umiejętności, ponieważ dla każdego punktu będzie trzeba wybrać optymalny kąt elektrody.

• Wstępne dokowanie powinno rozpocząć się na dole "pierścienia", następnie trzeba zrobić boczne pinezki, a następnie naprawić górę. Jeśli natychmiast naprawisz górę i dół, istnieje prawdopodobieństwo, że elementy zostaną zamocowane pod niewłaściwym kątem.
• Jeśli mówimy o liczbie punktów, można użyć bardzo prostej formuły - jeśli średnica produktów nie przekracza 30 centymetrów, wystarczy 4 pinezki.

Ogólnie rzecz biorąc, konieczne jest dążenie do utworzenia punktów połączenia, gdy elektroda jest prostopadła w stosunku do linii głównej. Jest to jednak oczywiście możliwe tylko w przypadku, gdy elementy można obracać wokół osi.

Jeśli obróbka zgrubna zostanie wykonana, można rozpocząć spawanie.

Tworzenie głównego szwu i usuwania żużla

Ostateczne spawanie rur wodociągowych odbywa się w następującej kolejności:

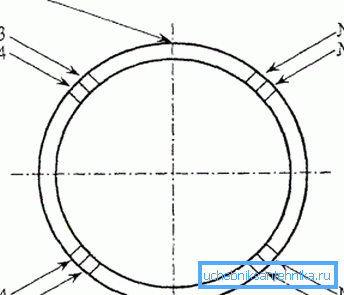

1. Rura jest wizualnie podzielona na 4 sektory, a przede wszystkim spawa jej górną "półkulę".

1. Następnie przetwarzane są niższe sektory.
2. Na górnej i dolnej "półkuli" nakłada się kolejną warstwę szwu. Jest to konieczne nie tylko dla wytrzymałości połączenia, ale również dla uzyskania maksymalnej szczelności połączenia rurowego.

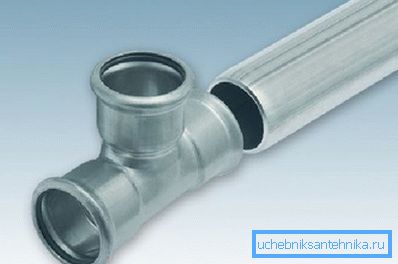

Jeśli chodzi o sytuacje, w których konieczne jest zadokowanie linii o różnych średnicach, najprostszą opcją jest wstawienie jednego produktu do drugiego, a następnie zespawanie ich ze sobą. Jeśli różnica średnicy jest bardzo duża, to oczywiście trzeba będzie użyć adapterów. Nawiasem mówiąc, może istnieć kilka adapterów, które można łączyć ze sobą na tej samej zasadzie - tak, jakby były wstawiane do siebie.

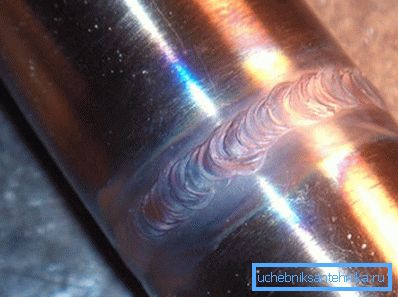

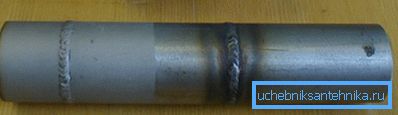

Po zakończeniu prac spawalniczych można usunąć żużel. Jest to w rzeczywistości zwykłe rozdrabnianie nadmiernych przyrostów na skrzyżowaniu. Jednak ważne jest nie tylko oczyszczenie grzbietów, ale także sprawdzenie jakości jako całości. Oznacza to, że musisz spróbować zidentyfikować pęknięcia, pory i przebicia.

Jeśli na zewnątrz wszystko wydaje się normalne, wtedy zastosuj zwykły roztwór mydła do szwów i przeprowadź powietrze pod ciśnieniem do układu. Jeśli mają mikropęknięcia, w takich miejscach pojawią się bąbelki.

Wniosek

Mamy do czynienia z pewnym szczegółem, co to jest technologia spawania metalu, jak wykonać spawanie rur o różnych średnicach i "pod kątem" podczas instalacji systemu grzewczego w prywatnym domu.

Mamy nadzieję, że recenzja była dla Ciebie przydatna, i będziesz w stanie obiektywnie ustalić, czy warto podjąć takie przedsięwzięcie samodzielnie. Jeśli chcesz wiedzieć jeszcze więcej - sprawdź wideo tematyczne w tym artykule.
