Walce do rury profilowej

Jedynym narzędziem, które może zmienić kształt ukształtowanej rury, są rolki. A ponieważ gięte produkty metalowe są często stosowane w budownictwie, to narzędzie jest po prostu niezbędne. Walce do rur profilowych są różnych typów, w tym mogą być wytwarzane niezależnie.

Rodzaje rolek

Strukturalnie, to narzędzie do formowania ukształtowanych rur o łukowatym kształcie można podzielić na typy, w zależności od źródła przyłożonej siły.

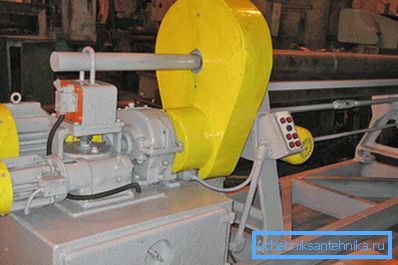

Walce elektryczne są najbardziej produktywne, charakteryzują się największą liczbą wygiętych produktów wyprodukowanych w jednostce czasu w porównaniu do innych typów. Wydajność wzrasta ze względu na obecność działającego silnika elektrycznego, dzięki czemu dość szybko powstaje nowy kształt rury.

Główne elementy konstrukcyjne giętarki do rur elektrycznych:

• podstawa, która jest łóżkiem metalowym;
• od 3 do 5 rolek, które obracają się za pomocą silnika elektrycznego;
• elektrownia w postaci silnika elektrycznego;
• zaciski odkształcające.

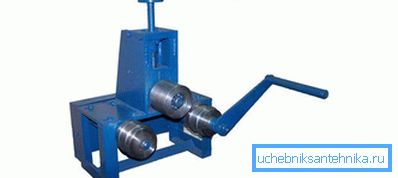

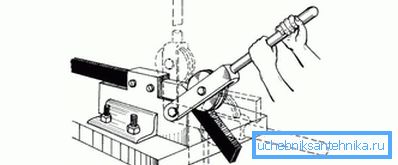

Ręczne rolki do gięcia rur profilowych są uważane za praktyczne przenośne narzędzie. Ze względu na ich stosunkowo niewielkie rozmiary i brak napędu elektrycznego, instaluje się je w dowolnym odpowiednim miejscu, nawet tam, gdzie przestrzeń robocza jest ograniczona. Konstrukcja rolek ręcznych do zginania rury profilowej jest podobna do tej z elektryczną, z tą tylko różnicą, że nie mają napędu elektrycznego, a rolki podające są połączone ze sobą za pomocą przekładni z łańcuchem, który odkształca rurę za pomocą zacisków.

Ręczne giętarki do rur charakteryzują się wadami konstrukcyjnymi. Pomimo tego, że takie rolki są bardzo wygodne do wykonania niewielkiej ilości pracy, muszą używać znacznej siły fizycznej. Nie jest tak łatwo zgiąć metalową rurę z siłą przenoszącą na zaciskach i przeniesieniu łańcucha na jedną osobę. Jeśli pracownik nie jest wystarczająco rozwinięty fizycznie lub zmaga się z częstym powtarzaniem operacji, takie narzędzie w produkcji będzie bezproduktywne. Dlatego takie narzędzie ręczne jest użyteczne tylko w przypadku wytwarzania małych partii zagiętych produktów.

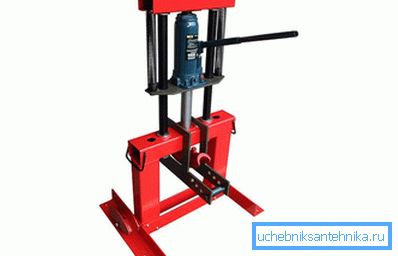

Walce hydrauliczne są uważane za najpotężniejszą technikę w porównaniu z wyżej opisanymi analogami narzędzi gnących. Prasa hydrauliczna w połączeniu z zaciskiem przenosi tak dużą siłę na rurę profilową, że zgina się jak trzcina. Taką jednostkę można słusznie nazwać "superciężką". Siła zginająca w danym przypadku jest tworzona przez kompleks hydrauliczny, który jest łatwo utrzymywany i kontrolowany. Jeśli oprócz istniejącego wyposażenia, aby dodać silnik elektryczny działający na rolki podające, wydajność urządzenia znacznie wzrośnie, możliwości działania i możliwości zostaną połączone.

Wskazówka! Takie urządzenie można jeszcze poprawić. Jeżeli bęben podający zostanie zastąpiony profilowanym wałem, to w jednym cyklu możliwe będzie zgięcie kilku profilowanych rur naraz. Ze względu na właściwości prasy hydraulicznej i napędu elektrycznego, taka maszyna może przetwarzać dowolną liczbę produktów.

Niestety, rolki hydrauliczne ważą dużo. Wada ta przejawia się w fakcie, że jeśli ją zainstalujesz, to miejsce to pozostanie dla jednostki jako pracownik przez długi czas - bardzo trudno będzie ją przenieść z miejsca. Aby zrozumieć urządzenie narzędzia i, z zasady, odkształcenie rury profilowej, można zobaczyć poniższe rysunki rolek o zastosowanych wymiarach.

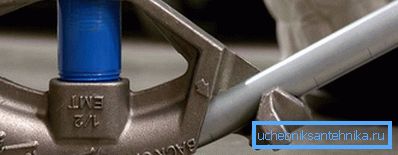

Zasada działania rolek

Aby zgiąć rurę profilową na rolkach, nie jest potrzebna żadna specjalna wiedza i umiejętności. Pracownik musi wykonać tylko kilka operacji:

• Rura spada na dwie rolki podające.
• Z pewną siłą, rura jest dociskana do jednej rolki gnącej do wyboru.
• Bieg jest włączony.

W wyniku przejścia profilowanej rury przez obszar roboczy jest ona wygięta pod zaplanowanym kątem. W przypadku niedostatecznego stopnia odkształcenia obrabiany przedmiot ponownie przechodzi przez elementy robocze narzędzia, podczas gdy konieczne jest kontrolowanie siły zaciskania.

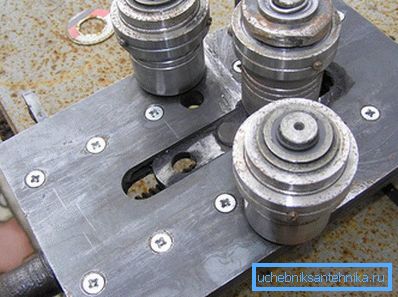

Robienie domowych rolek

Obecnie samodociągi rolek do rur profilowanych często znajdują się w życiu codziennym. W przypadku łóżka stosuje się szeroki kanał. Mechanizm zginania może być wykonany z konstrukcji w kształcie litery U za pomocą podnośnika hydraulicznego lub poprzez spawanie z górną płytką klucza.

• Jeśli używasz podnośnika, powinien on znajdować się pod łóżkiem i mieć siłę, by pędzisz od góry do rolek podających.
• W innym przypadku rura jest wygiętym gwintowanym zaciskiem. Kołek wkręcony jest w nakrętkę, a pięta jest przyspawana do końca pożądanego kształtu.

Podczas podawania rury można użyć zwykłego łańcucha rowerowego. Gwiazdki są przyspawane do napędu i napędzane wałami, a łańcuch jest napięty. Uchwyt jest przymocowany do wału napędowego.

Wskazówka! Pod względem twardości rolki podające muszą przekraczać rurę profilowaną, aby były utwardzone.

Wideo

Sugerujemy przyjrzenie się domowej giętarce do rur:
