Warunkowe przechodzenie potoku - cechy tego parametru

15-03-2018
Rury

Nominalny przebieg rury jest nominalnym parametrem odzwierciedlającym pojemność systemu, co stanowi wytyczne w projektowaniu i instalacji, ponieważ konieczne jest dobranie rur i kształtek, które idealnie pasują do siebie. Warto zauważyć, że ten wskaźnik oznacza uśrednioną wartość, ponieważ zawsze jest zaokrąglana w górę lub w dół, aby uzyskana wartość spełniała standardy odzwierciedlone w normach GOST.

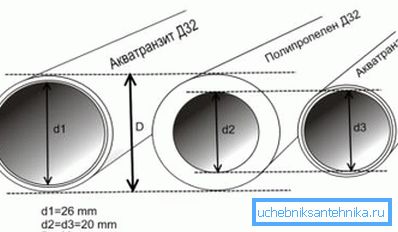

Ten obraz jest żywym przykładem tego, że przy tej samej średnicy zewnętrznej pojemność systemu może się znacznie różnić.

Podstawowe parametry systemu

Podczas charakteryzowania niektórych komunikatów używa się nie tylko warunkowego fragmentu, ale ten wskaźnik nie wystarcza, ponieważ często nie odpowiada dokładnie faktycznym wymiarom. W pracach projektowych i instalacyjnych można wziąć pod uwagę kilka wartości:

Średnica nominalna W rzeczywistości jest to to samo, co przejście warunkowe, wartość jest zawsze przybliżona, a najczęściej nie pokrywa się z rzeczywistymi liczbami. Wspólnym oznaczeniem jest skrót "Du", ponieważ można go kierować cechami konkretnego systemu. Rzeczywiście, w dokumentacji projektowej często występuje tylko ten parametr, a wybór konkretnego wariantu rur i kształtek zależy od cech obiektu.
Średnica zewnętrzna Jest to dokładny wskaźnik, który odzwierciedla rzeczywistą wielkość rury na zewnątrz i może znacznie różnić się od DN, szczególnie w przypadku grubościennych rur PVC lub aluminium. Czynnik ten należy wziąć pod uwagę, aby umiejscowić komunikację w określonych przestrzeniach i przy wyborze izolacji o małej głębokości
Średnica wewnętrzna W rzeczywistości jest to liczba najlepiej odzwierciedlająca przepustowość potoku. Obliczenie wymiaru wnęki wewnętrznej jest bardzo proste: grubość ściany jest odejmowana od średnicy zewnętrznej, w ostateczności można użyć suwmiarki - to bardzo szybko i dokładnie określi parametr

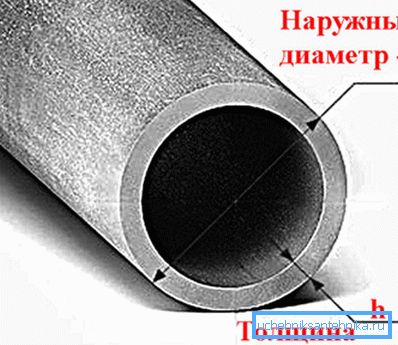

Na zdjęciu: grubość ścianki rury jest bardzo ważnym parametrem, który w dużej mierze decyduje o przepustowości i trwałości gotowej komunikacji.

Techniki rachunku i ważne niuanse

Ustaliliśmy, czym jest uwarunkowany fragment, teraz należy bardziej szczegółowo i szczegółowo rozważyć ten temat.

Zwróć uwagę! Wszystkie niezbędne informacje odzwierciedlające tak ważne wskaźniki, jak przepustowość rurociągów, węzły łączące i osprzęt, a także niezbędne cechy systemów sanitarnych i urządzeń podłączonych do rur, znajdują odzwierciedlenie w GOST 28338-89. To właśnie ten akt prawny jest głównym dokumentem, który kieruje wszystkimi organizacjami budowlanymi i projektowymi.

Systemy pomiarowe

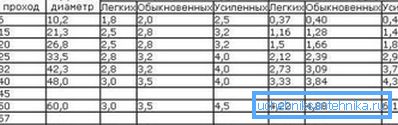

Stół ten jest bardzo wygodny, ponieważ odzwierciedla wiele ważnych wskaźników rur metalowych: rozmiar w calach, przejście warunkowe, średnica zewnętrzna i waga 1 metra każdego rodzaju produktu

Na rynku można znaleźć produkty, których fizyczne wymiary są oznaczone inaczej:

  • Jeśli kupisz rury metalowe do rurociągów gazowych i komunikację wodociągową, najprawdopodobniej ich wskaźniki będą wskazywane w calach.. Jest to ogólnie przyjęty system pomiarowy, z którego korzystają zarówno specjaliści, jak i organizacje handlowe. Jeśli cały system składa się z metalu, nie będzie problemów, ponieważ oprawy mają oznaczenie calowe.
  • Produkty wykonane z PVC, polietylenu, polipropylenu, metalu-tworzywa sztucznego i innych materiałów polimerowych są oznaczone w różny sposób, wszystkie ich wskaźniki są podane w milimetrach. Ważne jest, aby wybrać odpowiednią średnicę rury - kanał warunkowy powinien być wystarczający, aby zapewnić nieprzerwane zasilanie tej lub innej substancji lub drenażu kanalizacji. Najlepiej zasięgnąć porady wykwalifikowanych specjalistów, pomoże to uniknąć błędów.

Zwróć uwagę! Bardzo często pojawiają się pytania, gdy konieczne jest podłączenie rur metalowych i plastikowych, ponieważ ich rozmiar jest wskazywany przez cale, a drugi - przez milimetry. Aby uprościć tę procedurę, możesz skorzystać z poniższej tabeli. Dzięki temu łatwo zorientujesz się, jakie produkty kupić, aby dostosować się do wszystkich parametrów komunikacji.

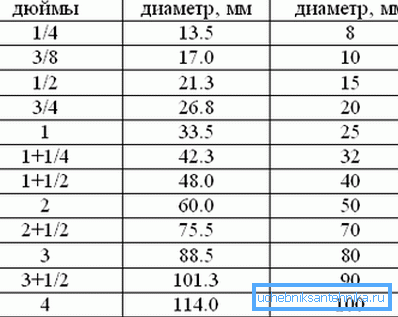

Tabela przekształca średnice rur z cali na milimetry

Wartość wskaźnika

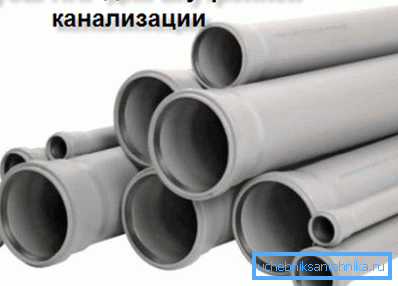

Systemy kanalizacyjne powinny być zgodne z szacowaną ilością ścieków.

Definicja warunkowego przejścia rur jest bardzo ważna, jeśli wykonujesz całą pracę własnymi rękami:

  • Po pierwsze, wskaźniki wydajności systemu w dużej mierze zależą od średnicy. Jeżeli rura kanalizacyjna będzie zbyt wąska, będzie ona ciągle przelewać się, co może prowadzić do szybkiego powstawania blokad, a nawet przenikania ścieków do pomieszczenia poprzez instalacje hydrauliczne, co jest bardzo niepożądane. Przy niewielkich rozmiarach rur, dom nie będzie wyposażony w wysokiej jakości wodę, aw przypadku ogrzewania może się okazać, że parametry są zbyt niskie.
  • Po drugie, w zależności od wielkości, cena również znacznie się różni. Stosowanie zbyt dużych średnic jest często niepraktyczne, a nawet kosztowne (na przykład w systemie grzewczym objętość nośnika ciepła znacznie wzrasta, a do jej ogrzania zużywa się znacznie więcej energii).

Jeśli projekt został już opracowany, lepiej upewnić się raz jeszcze, że jest to poprawne i zgodne z normami, dlatego lepiej jest skontaktować się ze specjalistami, ponieważ żadna instrukcja nie powie Ci o problemach, które mogą wystąpić podczas działania komunikacji.

Metal-plastik jest doskonałym rozwiązaniem dla systemów grzewczych, ponieważ grubość ścianek rur jest niewielka i ma małą średnicę, produkty mają dobrą przepustowość

Wniosek

Prawidłowe obliczenie wskaźnika Dy oznacza zapewnienie nieprzerwanego działania rurociągu i zmniejszenie prawdopodobieństwa wystąpienia awarii i awarii. Film wideo w tym artykule powie Ci kilka ważnych faktów dotyczących rozważanego tematu.
