Wewnętrzna średnica rur: najważniejszy parametr przy

Taka wartość jak wewnętrzna średnica rur pozwala na dokładne obliczenie przepustowości różnych komunikatów technicznych. Parametr ten jest znormalizowany, co znacznie upraszcza pracę projektantów.

Wszystkie warianty parametrów

Sekcja jest standaryzowana w kilku odmianach:

1. Warunkowa przepustka jest oznaczona jako Dy lub Du. Ten parametr jest obliczany w milimetrach lub calach - dla stali (wówczas jest zaokrąglany).

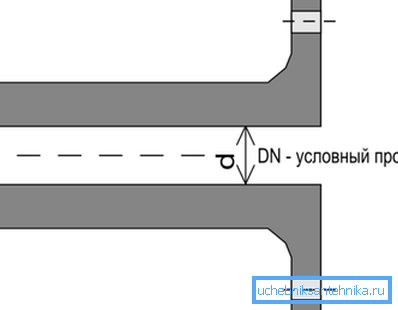

2. Średnica nominalna jest zasadniczo taka sama jak pierwszego parametru. Jest oznaczone jako Dn / Dn.

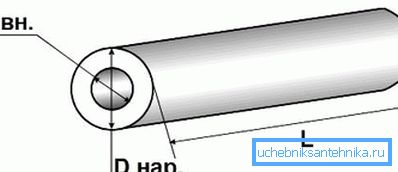

3. Rozmiar zewnętrzny oznaczony przez Dh.
4. Średnica wewnętrzna rur stalowych (D) i ich odpowiedników polimerowych jest najważniejszą wartością.

Oprócz powyższych parametrów w obliczeniach stosuje się również grubość ścianki materiału (h).

Co to jest karnet warunkowy

Przepust nominalny jest w przybliżeniu równy przekrojowi szczeliny rury. Podczas projektowania jest obliczana w taki sposób, aby przepustowość sieci była wystarczająca.

Zwróć uwagę! Klasyfikacja wartości warunkowych zdefiniowanych przez normę. Są one obliczane w taki sposób, aby wydajność systemu z jednego przejścia do następnego wzrosła o 60/100%.

Ich wielkość jest regulowana przez GOST 28338/89 "Interfejsy rurociągów i ich armatury. Rzędy o wymiarach nominalnych. Poniżej znajduje się podział dokumentu.

Odszyfrowanie koncepcji

Termin "przejście warunkowe" wprowadzono w celu zachowania wartości przestrzeni dla komunikacji, co stwarza warunki do obliczeń projektowych.

Zwróć uwagę! Instrukcja oznacza tą koncepcję zaokrągloną w dół / w górę do wartości standardowej serii przeciętnej sekcji roboczej. Jednak rzeczywista średnica wewnętrzna rury wynosi 30 mm, itp., Z reguły nie jest równa nominalnemu analogowi.

Tak więc, dla materiałów o zewnętrznym wymiarze 160 i grubości ścianki 8, rzeczywisty rozmiar wewnątrz wynosi 144, ze ściankami 6 - 150. Ale tam i tam nominalna wielkość wynosi 150.

Prawdziwa sekcja wewnętrzna

1. Rzeczywista przestrzeń robocza elementów zależy od grubości ich ścian.
2. W większości przypadków materiały wodociągowe i gazociągowe są zaznaczone od wewnątrz, a inne - na zewnątrz.
3. Produkty stalowe, oparte na technologii produkcji, mają te same wymiary zewnętrzne.
4. Aby zapewnić niezawodność systemu zasilania wodą pod wysokim ciśnieniem, grubość ścianek jego elementów musi zostać zwiększona. Postępując z tego, ich rozmiar roboczy będzie różnił się od warunkowego fragmentu.

Na przykład, sieć z zewnętrznym wskaźnikiem 275 i ścianą o grubości 9 ma rzeczywisty wewnętrzny wymiar 257. A nominalna średnica wewnętrzna rury PVC wynosi 250 mm, co jest ustalane przez najbliższą wartość standardowej serii.

Poniżej znajduje się tabela rozmiarów wyrobów stalowych i ich zgodność z plastikowymi rurami wodociągowymi do analogicznych. Pozwoli to dokładnie dobierać analogi podczas projektowania połączonego systemu.

Można na nim zobaczyć na przykład, że wewnętrzna średnica rury metalowo-plastikowej 20 odpowiada stalowemu analogowi o wymiarze zewnętrznym 26.

Definiowanie obszaru roboczego elementu

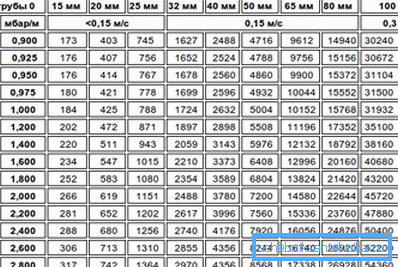

Dokładnie określając przepuszczalność części, można obliczyć ilość materii przesyłanej przez nie przez sieć.

Obliczanie komunikacji krzyżowej dla zimnej wody

Ilość substancji, której traci w jednostce czasu, określi wewnętrzną średnicę rury 25 mm.

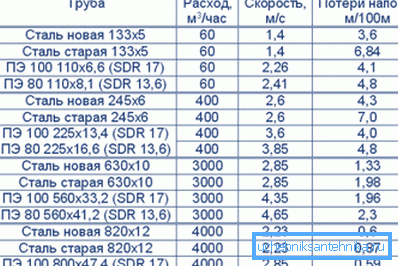

Przepuszczalność produktów zależy od następujących czynników.

1. Jej przestrzeń robocza. Jeśli jest zbyt mały, wzrośnie opór hydrauliczny ścian systemu i osłabnie przepływ czynnika roboczego.
2. Presja w komunikacji inżynierskiej.
3. Długości komunikacyjne. Im dłużej to trwa, tym silniejsze jest tarcie, które osłabia przepływ.
4. Stopień gładkości materiału. Im wyższy, tym szybciej substancja przechodzi przez system.
5. Wiek pierwiastków, tj. Objętość depozytów na ich ścianach. Cena systemu używanych materiałów będzie niewielka, ale wydajność spadnie.
6. Liczba przejść w komunikacji z jednego wymiaru do drugiego, a także zwojów.

W przypadku systemu gospodarstwa domowego możesz zastosować prostą formułę. Aby obliczyć optymalny przekrój poprzeczny elementów, należy znać koszt wody, a także natężenie przepływu:

D = v (4-P-1000 /? • v).

Tutaj:

• P oznacza przepływ wody;
• ?= 3,14;
• v jest prędkością ruchu środowiska pracy, wynosi 0,7 / 1,2 m / s. w analogach z przekrojem do 32 mm i 1,5 / 2 m / s. w produktach o większej liczbie głosów.

Analogi ogrzewania

Gdy wymagane jest ręczne wykonanie instalacji grzewczej, należy obliczyć wymaganą przepuszczalność jej elementów, aby w zimie wszystkie pomieszczenia były ogrzewane równomiernie.

W celu obliczenia produktów do ogrzewania mają następującą formułę:

D = v (? • Q) / (v • Dt).

Znaki tutaj oznaczają:

• D jest pożądaną wartością;
• numer równa się 3,14;
• Q to przepływ ciepła w kW;
• v jest prędkością środowiska pracy, wm / s;
• Dt oznacza różnicę temperatur (stopni Celsjusza) w sieci wejścia / wyjścia.

Możesz więc znaleźć na przykład wewnętrzną średnicę rury metalowo-plastikowej 16 dla systemu ogrzewania podłogowego.

Wniosek

Wartość warunkowej przestrzeni materiału jest bardzo ważna. Skuteczność i trwałość pracy inżynierskiej łączności zależy od poprawności jego wyboru (patrz także artykuł "Rura z gwintem rurowym - cechy i metoda cięcia").
