Woda grzewcza: cechy i instalacja kabla rezystancyjnego

Jeśli projekt obiektu jest wystarczająco przemyślany i nie ma różnych ekonomicznych opcji, wówczas ogrzewanie rury wodnej jest również przewidywane z góry i nie wymaga żadnych modyfikacji po zakończeniu budowy. Takie środki obejmują ułożenie rurociągu głębiej niż punkt zamarzania gruntu o 50 cm, a także jego izolację wełną mineralną, pianką z tworzywa sztucznego lub ekstrudowaną pianką polistyrenową w piwnicach lub wewnątrz ścian nośnych.

Ale to niestety nie zawsze jest możliwe, dlatego w sytuacjach siły wyższej można użyć kabla rezystancyjnego, jak powiedzemy poniżej, a także pokazać wideo w tym artykule.

Ocieplenie

Przewód rezystancyjny

Kabel samoregulujący, który może służyć do podgrzewania wody, wykonany jest w postaci grubej taśmy, w której matrycę polimerową ogrzewa się za pomocą równoległych półprzewodników.

Taki system jest przeznaczony do samoobrony, tzn. Półprzewodniki regulują niezależnie temperaturę ich ogrzewania, dlatego wypalenie tego układu jest zasadniczo niemożliwe. Ponadto taki drut można ciąć w dowolnym miejscu, jeśli jego długość przekracza wymaganą, ale nie można go skręcić.

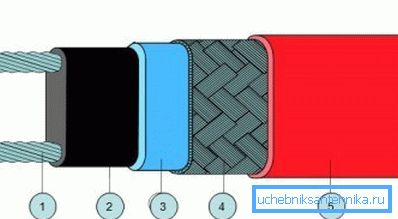

Zmodyfikowana poliolefina, nakładana w dwóch warstwach na kablu grzejnym, zapewnia doskonałą mechaniczną ochronę przed ścieraniem i uderzeniami, chemicznie aktywne substancje (rozpuszczalniki, acetony, produkty naftowe), a także służy jako doskonały dielektryk.

Jeśli chcesz kupić kabel rezystancyjny tego typu, nie zapominaj, że jego cena jest znacznie wyższa niż cena PNSV, ale jesteś całkowicie zwolniony z kontroli temperatury i napięcia.

Instalacja i wstępne obliczenia

Wybierając urządzenie rezystancyjne, należy wziąć pod uwagę trzy podstawowe parametry jego instalacji:

• Średnica rury wodnej;
• Materiał, z którego wykonany jest rurociąg;
• Potencjalna pojemność izolacji termicznej na drucie.

Tabela stosunków średnicy rury do grubości izolacji trzeciej strony

Uwaga Podczas podgrzewania instalacji wodociągowej przewodem rezystancyjnym instrukcja montażu zapewnia również dodatkową izolację termiczną z tworzywa piankowego, wytłaczanej pianki polietylenowej lub wełny mineralnej. W przeciwnym razie połowa energii zostanie zmarnowana, to znaczy przejdzie w przestrzeń kosmiczną.

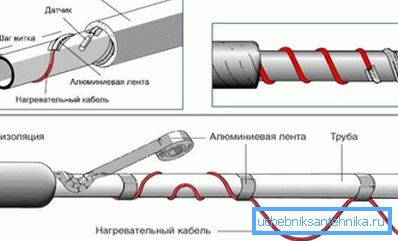

• Montaż rezystancyjnego drutu grzejnego można wykonać na dwa sposoby - zewnętrzny i wewnętrzny. Układanie zewnętrzne można wykonać na kilka sposobów - poprowadzić linę po linii prostej z jednej strony rury lub dwie taśmy po obu stronach, ale można też położyć ją falistą linią, a nawet owijać, ale ta ostatnia opcja spowoduje wiele problemów. Takie mocowanie powierzchniowe odbywa się głównie w przypadkach, w których system wodociągowy lub kanalizacyjny został już zmontowany i oddany do eksploatacji.

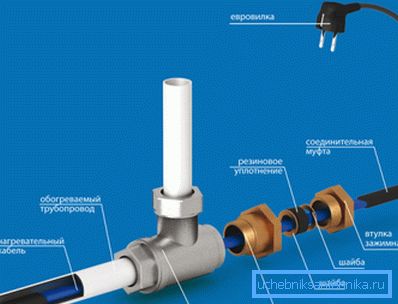

• Przy zakupie rezystancyjnego przewodu grzejnego do instalacji wewnętrznej należy upewnić się, że sprzedajesz cały zestaw, który oprócz drutu zawiera również tuleję z dławnicą do uszczelnienia wejścia, a także zestaw do cięcia do podłączenia. Zanim rozpoczniesz czyszczenie końcówek, powinieneś założyć gwintowany rękaw na drut, a następnie sam gruczoł, który powinien być ciasno dociśnięty do osłony poliolefin (ochrona przed wyciekiem).

• Przede wszystkim należy rozciągnąć koniec ekranowanego oplotu, a do tego oczyścić osłonę poliolefinową o około 30-40 mm i przekręcić ekran w postaci wić - będzie potrzebny do uziemienia. Następnie należy usunąć następną warstwę poliolefiny o 15-20 mm, aby wyczyścić końce grzewcze, jak pokazano na górnym zdjęciu, tylko upewnij się, że podłoże nie ma możliwości kontaktu z matrycą grzewczą.

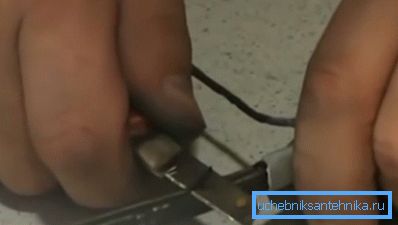

• Teraz przejdź do cięcia samej matrycy, a do tego najlepiej jest rozłożyć kabel na boki i ostrożnie, jak przy ostrzeniu ołówka, usunąć izolację, najpierw z jednej strony, a następnie z drugiej strony. Następnie rozprowadź miedziane druty po bokach i odetnij izolację od środka. Nie próbuj robić inaczej - matryca jest dość twarda i najlepiej ją usunąć w ten sposób.

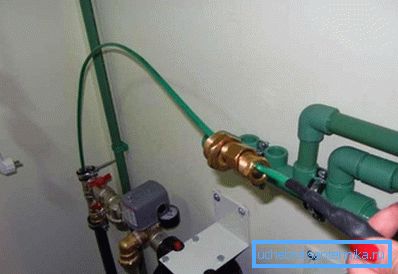

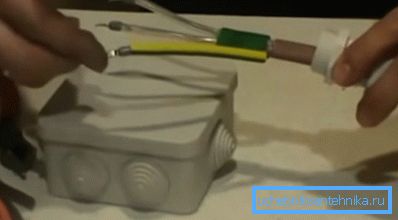

• Do połączenia dwóch elementów potrzebny jest adapter dwukanałowy z zestawu, którego wgłębienia wstępnie wypełnia się szczeliwem, który jest również dostarczany wraz z wyposażeniem. Na końcach drutu układa się również na pierwszym plastiku, a następnie metalowe rurki, które spłaszczają szczypcami w postaci końcówek, które wkłada się do tarczy lub specjalnego pudełka, jak na górnym obrazie. Następnie włóż kabel do rurociągu przez trójnik i dokręć tuleję uszczelniającą, którą założyłeś na samym początku.

Zalecenie. Wybierając przewód oporowy do ogrzewania rur wodociągowych, należy zwrócić uwagę na certyfikację izolacji - powinien być odpowiedni do stosowania żywności. Jeśli nie ma takiego certyfikatu, przewód może być używany tylko do instalacji w systemie kanalizacyjnym.

Wniosek

Po instalacji musisz zamknąć koniec kabla własnymi rękami i to zrobić, podzielić go, a także połączenia. Tylko w tym przypadku należy wykonać końce o różnych długościach, czyli przeciąć jeden nad drugim o 5 mm wraz z dyszą i wypełnić szczeliwem.
