Wymiary rury hdpe i jej inne cechy

Czym jest ten materiał - PND? Jakie średnice rur HDPE można znaleźć w sprzedaży? Jakie normy reguluje produkcja? Spróbujmy odpowiedzieć na te i kilka innych pytań.

Co to jest

PND jest powszechnym skrótem dla polietylenu niskiego ciśnienia. Jednak przed przystąpieniem do szczegółowego badania wielkości i innych cech, zapoznamy się z bardziej ogólnymi cechami materiału.

Polietylen: Ogólne właściwości

Co wiemy o polietylenie:

• Jest to najczęstszy termoplast (polimery, odwracalnie zmieniające swoje właściwości fizyczne po podgrzaniu). Kiedy technologia produkcji jest już ugruntowana, logiczne jest oczekiwanie, że cena materiałów będzie niska.
• Mówiąc o ogrzewaniu: już w 80 ° C, polietylen zaczyna mięknąć. Wytrzymałość rur na pękanie katastrofalnie spada w znacznie niższych temperaturach, więc większość producentów ogranicza tryb pracy do 40 - 45 stopni Celsjusza.

Co ciekawe: usieciowany polietylen (polimer, którego cząsteczki są połączone przez sieciowanie) jest znacznie bardziej odporny na ciepło i jest z powodzeniem stosowany w rurociągach do ogrzewania i dostarczania gorącej wody.

• Tworzywo sztuczne ma wyjątkowo niskie właściwości klejące.. Mówiąc prosto, inne materiały nie przyklejają się do jego powierzchni. Jeśli tak, to przerost rur ciśnieniowych z osadem mineralnym nie może się obawiać.
• Życie w zimnej wodzie ocenia się na 50 lat lub więcej..
• Podobnie jak wszystkie tworzywa sztuczne, polietylen jest dielektrykiem.

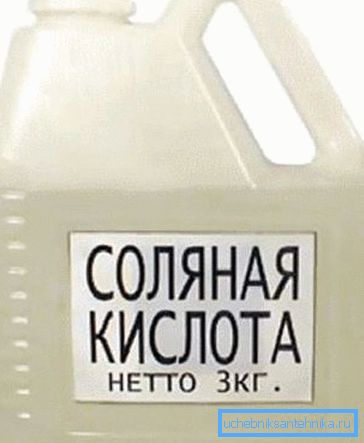

• Jest wyjątkowo odporny na agresywne środowiska.. Stężone kwasy i zasady są często dostarczane w zamkniętych plastikowych opakowaniach.

HDPE i LDPE

Polietylen, jak łatwo się domyślić ze swojej nazwy, jest produktem polimeryzacji etylenu. W zależności od warunków, w jakich się porusza, można uzyskać materiał o zupełnie innych właściwościach.

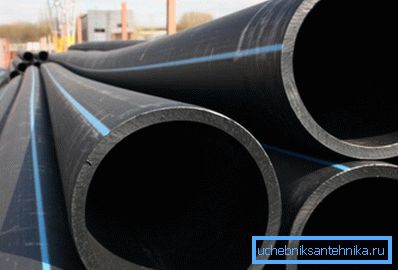

LDPE ma mniejszą wytrzymałość mechaniczną i jest stosowany głównie do rurociągów o niewielkim nadciśnieniu. Jego alternatywna nazwa to polietylen o niskiej gęstości. Z drugiej strony, PND lub PVP (polietylen wysokiej gęstości) jest znacznie trwalszy i jest szeroko stosowany w rurociągach ciśnieniowych.

Co ciekawe: obecne standardy nie dzielą HDPE i LDPE. I kanalizacja, a rury ciśnieniowe mogą być wykonane z obu rodzajów tworzyw sztucznych. Tablica o średnicach rur HDPE i LDPE również jest powszechna.

Parametry

Oczywiste jest, że głównym parametrem charakteryzującym rurociąg jest jego średnica. Określają przepustowość.

Jednakże opis materiału nie jest do nich ograniczony: na przykład pełne cechy techniczne rury 110 mm PND obejmują kilka innych ważnych parametrów.

• Grubość ściany Jej wzrost przy stałej średnicy nominalnej zwiększa wytrzymałość rurociągu w stosunku do wewnętrznego ciśnienia hydrostatycznego.
• SDR jest standardowym współczynnikiem wymiarów, ułamkiem o średnicy zewnętrznej w liczniku i grubością ścianki w mianowniku. Im większy SDR, tym niższe ciśnienie robocze rury: zwiększenie powierzchni ściany przy ich ustalonej grubości i właściwościach wytrzymałościowych zmniejsza zdolność rurociągu do wytrzymywania ciśnienia hydraulicznego.

• MRS - maksymalna wytrzymałość. Jednostka miary - MPa (megapaskalach). Mówiąc najprościej, jest to maksymalne naprężenie w ścianach, przy których rura będzie służyć przez 50 lat w temperaturze + 20 ° C.
• MOP - maksymalne ciśnienie robocze.
• S to seria rur, obliczana jako MRS / 1,25 / MOP, gdzie 1,25 jest współczynnikiem bezpieczeństwa dla wody.
• Ponadto produkty mogą być zaprojektowane do transportu wody pitnej lub wyłącznie w celach technicznych.

Co oznacza oznakowanie typu PE 32, PE 63 (czasami nieprawidłowo oznaczane jako rura HDPE 63), PE 80 i PE 100? Tyle tylko, że maksymalna długotrwała wytrzymałość MRS odpowiada dziesięciokrotności mniejszej wartości:

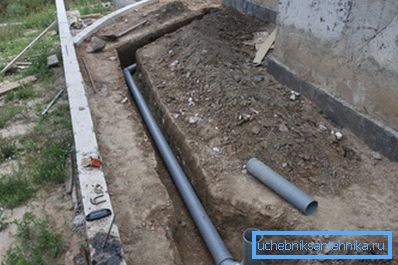

Ważne: wszystkie powyższe parametry odnoszą się do elementów rur ciśnieniowych. Rura kanalizacyjna PND 110 mm nie ma dodatkowych cech, z wyjątkiem średnicy nominalnej.

Legenda

Oznaczenie przewodu ciśnieniowego musi zawierać:

• Słowo trąbka.
• Odniesienie do materiału i MRS (PE 32, PE 63 i tak dalej).
• Opcja SDR.
• Dash.
• Średnica nominalna i nominalna grubość ścianki.
• Spotkanie (do picia lub techniczne).
• Nazwa normy, według której wytwarzany jest produkt (GOST 18599-2001).

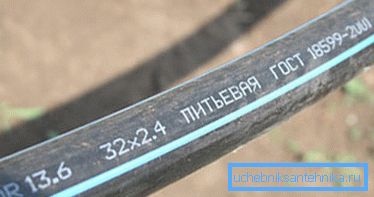

Tak więc napis typu Pipe PE 80 SDR 9 - 90 x 10.1 pijący GOST 18599-2001 oznacza, że ​​mamy rurkę PND o średnicy 90 mm i ścianach 10,1 mm, przeznaczoną do zaopatrzenia w wodę pitną.

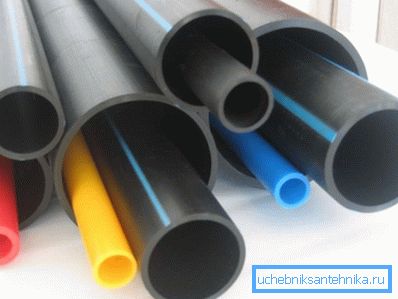

Asortyment

Jeden z norm, który zawiera szereg rur z polietylenu, o których właśnie wspomnieliśmy - GOST 18599-2001 reguluje produkcję materiału do rurociągów ciśnieniowych.

Drugi standard - GOST 22689.1-89 - opisuje szereg ścieków polietylenowych. Jaka powinna być wielkość produktów, którymi jesteśmy zainteresowani?

GOST 22689.1-89

Dokument zawiera w sumie cztery rozmiary: 40, 50, 90 i 110 mm.

Gdzie się ubiegają?

• 40 mm to typowy rozmiar kolana do odprowadzania ścieków z pojedynczej umywalki lub zlewu.

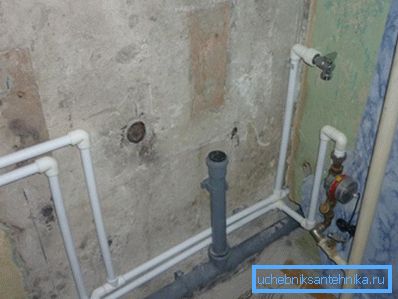

• Rura PND 50 mm może odprowadzać ścieki z dwóch lub trzech instalacji hydraulicznych (z wyłączeniem muszli klozetowych).

Zwróć uwagę! Urządzenia z możliwością wyładowania salwy (na przykład wanna i prysznic), podczas montażu własnymi rękami, lepiej jest podłączyć do wylotu większej sekcji. Instrukcja związana jest z faktem, że gdy kąpiel zostanie opróżniona, prawdopodobnie rurka 50-milimetrowa ulegnie przepełnieniu (szczególnie jeśli w jej wnętrzu jest częściowo wypełniona osadami tłuszczowymi), a dreny przepłyną przez ruszt do urządzenia o niższej mocy.

• 90 jest typowym przekrojem do łączenia zamontowanych muszli klozetowych.
• 110 jest najbardziej uniwersalnym rozmiarem stosowanym do łączenia misek ustępowych montowanych na podłodze, do konstruowania pionów ściekowych i korytek (poziome gałęzie łączące kilka pionów).

GOST 18599-2001

Pełna lista wymiarów w ramach tego dokumentu jest zbyt duża dla małego artykułu, dlatego będziemy oznaczać tylko wartości graniczne.

1. PE 32 (lub, jak to się czasem nazywa niepoprawnie, rura PND 32) może mieć średnicę 10-160 mm przy grubości ściany 2,0-5,8.

1. Charakterystyka rury PND 63 (PE 63) może obejmować grubość ścianki 2,0 - 57,2 mm o średnicy 16 - 1200.
2. PE 80: średnica 16 - 1200, ściany 2,0 - 59,3.
3. PE 100: średnica 32 - 1000, grubość ścianki 3,0 - 59,3.

Gdzie właściwe jest używanie określonego rozmiaru w domu?

• Rura PND o wysokości 20 mm zapewni zaopatrzenie w wodę mieszkania lub małego domu z jedną łazienką.
• Jeżeli woda ma służyć nie tylko do celów domowych, ale także do nawadniania, stosuje się rurkę PND o średnicy 25 mm. Inne, oprócz średnicy, charakterystyka rury PND 25 mm zależy wyłącznie od ciśnienia roboczego zasilania wodą; w przypadku scentralizowanych systemów zaopatrzenia w wodę lepiej jest użyć PE 80 SDR 9.

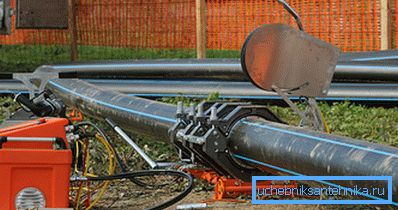

Dławnice większe niż powyższe rozmiary są zwykle używane do zaopatrywania w wodę grup domków, a ich średnica przekracza 100 mm - wioski letniskowe i budynki mieszkalne.

Wniosek

Mamy nadzieję, że udało nam się zaspokoić ciekawość czytelnika w zakresie znajomości jednego z najpopularniejszych nowoczesnych materiałów. Jak zwykle, wideo w tym artykule zaoferuje mu więcej informacji. Sukcesy!
