Wzdłużna stalowa rura: charakterystyka i cechy aplikacji

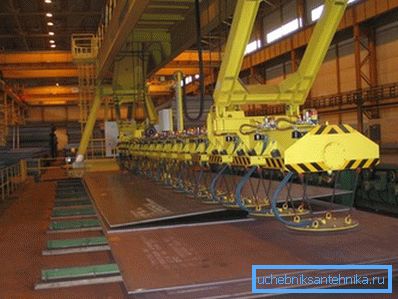

Spawane rury podłużne według GOST 10704 91 i 10705-80 to wyroby metalowe, spawane ze stalowych taśm. Produkcja przemysłowa tego rodzaju produktów obejmuje takie etapy, jak formowanie wykrojów z blachy i spawanie ich w jedną całość.

Techniczne i eksploatacyjne właściwości produktu są w dużej mierze zdeterminowane przez jakość zastosowanego metalu i technologię części spawalniczych. Rozważmy bardziej szczegółowo, jaki jest sprzęt, wyprodukowany zgodnie z GOST 10704 91.

Najważniejsze funkcje

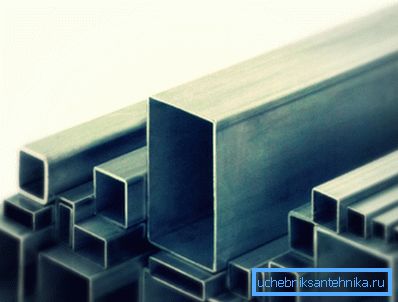

Podłużna rura spawana elektrycznie jest produktem całkowicie metalowym o okrągłym lub prostokątnym kształcie przekroju, który jest wytwarzany wyłącznie w warunkach fabrycznych przy użyciu specjalnego sprzętu do toczenia. Produkcja produktu odbywa się poprzez zwijanie blachy stalowej w kęs, który gotuje się metodą bezpośredniego połączenia.

Zgodnie z metodą formowania kęsów rura prosta rura dzieli się na następujące typy:

• zimny zdeformowany;
• walcowane na gorąco;
• walcowane na zimno;
• zimno ciągnione

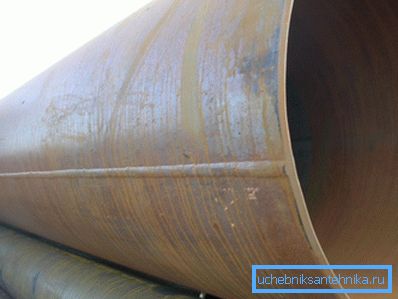

Spoina ma kierunek wzdłużny, co zapewnia optymalne parametry wytrzymałościowe.

Ważne: Rury spawane tą metodą nie zapewniają możliwości mechanicznego zginania, ponieważ może to prowadzić do ich pękania lub kruszenia z utratą początkowej konfiguracji i właściwości wytrzymałościowych.

W produkcji rur spawanych elektrycznie używane stali węglowe i niskowęglowe to spokojne, pół-spokojne i wrzące marki St1, St2, St3, St4, 08Yu i 22GYu.

Optymalne właściwości wytrzymałościowe produktu będą dostarczane z zawartością stali:

• węgiel - nie więcej niż 0,25%;
• siarka - 0,056%;
• fosfor - 0,046%.

W zależności od rodzaju i gatunku stali, wzdłużne spawane wyroby metalowe dzielą się na następujące typy:

• SP - modyfikacja spokojnej stali;
• PS - modyfikacja stali pół-spoczynkowej;
• KP - modyfikacja wrzącej stali.

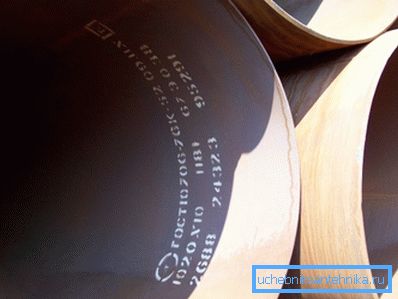

Przynależność do jednej z powyższych kategorii wskazana jest w oznaczeniu nałożonym na powierzchnię rur lub wskazanym w załączonej dokumentacji.

Podłużnie spawane rury ze stali niskostopowej i węglowej, których średnica wynosi 10-530 mm, dzielą się na następujące grupy:

• ze znormalizowanym składem chemicznym;
• o znamionowych właściwościach mechanicznych;
• o znamionowych właściwościach mechanicznych i składzie chemicznym;
• ze standardowym testowym ciśnieniem hydraulicznym.

Zastosowanie powyższych gatunków stali nie jest w stanie zapewnić gotowego produktu wystarczającej odporności na korozję. Dlatego gotowe rury, przed lub po montażu, poddawane są specjalnej obróbce polegającej na zastosowaniu specjalnych środków ochronnych lub zastosowaniu tradycyjnych materiałów lakierniczych. (Zobacz także artykuł Ochrona przed korozją rur stalowych: cechy.)

Oddzielną kategorią jest ocynkowana rura spawana, do której produkcji wykorzystuje się gatunki stali węglowej 10, 20, 35, 45 i 15XM. Taki sprzęt może być używany zgodnie z jego przeznaczeniem przy minimalnym zabezpieczeniu antykorozyjnym lub bez niego.

Produkty gotowe, niezależnie od gatunku użytych materiałów produkcyjnych, muszą wytrzymywać długotrwałe ciśnienie robocze nie większe niż 16 MPa. Ta jakość w dużej mierze decyduje o zakresie zastosowania spawanych rur podłużnych.

Zakres zastosowania

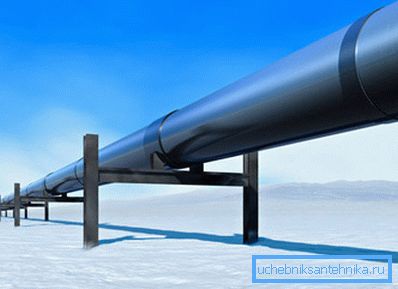

Zakres podłużnych rur spawanych na rynku znalazł szerokie zastosowanie w przemyśle przerobu ropy naftowej i gazu oraz w przemyśle wydobywczym zgodnie z wymaganiami określonymi w GOST 20295-85. Za pomocą tych produktów budowane są rurociągi, zarówno z zewnętrznym jak iz zagłębionym miejscem. (Zobacz także artykuł System kanalizacyjny: funkcje.)

Ważne: Grubość ściany rurociągu z położeniem pod ziemią powinna wynosić co najmniej 3 mm. Rurociągi naziemne lub nadziemne są wykonane z rur o grubości ścianki nie większej niż 2 mm.

Główna dziedzina zastosowania podłużnych rur spawanych została wybrana przypadkowo, ponieważ produkty te mają następujące charakterystyczne cechy:

• Prostota połączenia spawalniczego podczas wykonywania odgałęzień, połączeń narożnych i końcowych podczas instalowania zaworów i tak dalej
• Stosunkowo niska waga w porównaniu do innych produktów z metali żelaznych. i, w rezultacie, łatwość transportu i tańsze prace instalacyjne.
• Rozsądna cena, co ma pozytywny wpływ na koszt rurociągu jako całości.
• Odporność na opady atmosferyczne i inne negatywne skutki czynników środowiskowych (z zastrzeżeniem wcześniejszego przygotowania antykorozyjnego).
• Możliwość działania w prawie wszystkich strefach klimatycznych bez uszczerbku dla integralności spawów i rurociągów.

Oczywiście zakres zastosowania spawanych rur podłużnych nie ogranicza się do budowy rurociągów naftowych i gazowych, ponieważ takie produkty charakteryzują się uniwersalnością zastosowania.

Zgodnie z zakresem zastosowania, rury te są podzielone na następujące klasy:

• Klasa 1 - wyposażona w produkty przeznaczone do transportu mediów ciekłych i gazowych pod niskim ciśnieniem. Ponadto takie rury są powszechnie stosowane w konstrukcji rusztowań i podobnych konstrukcji metalowych, na których występuje niewielkie obciążenie mechaniczne.
• Klasa 2 - stosowana głównie w budowie rurociągów naftowych, gazowych i wodnych. Ponadto zastosowanie wyrobów metalowych odpowiadających tej klasie rozciąga się na wyposażenie przedsiębiorstw przemysłu chemicznego.
• Stopień 3 - stosowany w przemyśle chemicznym i spożywczym. Charakterystyczną cechą takich produktów jest odporność na wysokie temperatury i nadmierne krótkotrwałe ciśnienie.
• Klasa 4 - rury takie wykorzystywane są głównie do poszukiwania złóż gazu i ropy.
• Klasa 5 - jest optymalnym rozwiązaniem do montażu konstrukcji metalowych na żądanie w przemyśle maszynowym i samochodowym. Rzadziej takie rury są stosowane na budowach do montażu rusztowań lub ram do budowy szeregu obiektów budowlanych.
• Stopień 6 - jest stosowany wyłącznie w przemyśle maszynowym.

Główne rozmiary

Instrukcje dotyczące doboru i zakupu rur spawanych elektrycznie oraz innych walców do metalu zależą od wielkości. Rozważ standardową kombinację długości i średnic używanych przez producentów krajowych.

Produkty o mierzonej długości:

• Od 2 metrów lub więcej z przekrojem poprzecznym do 30 mm;
• Od 4 metrów i więcej o średnicy 30-70 mm;
• Od 5 metrów i więcej o średnicy nie mniejszej niż 152 mm.

Produkty o określonej długości:

• 5-9 metrów o średnicy nie większej niż 70 mm;
• 6-9 metrów o średnicy 70-219 mm;
• 10-12 metrów o średnicy nie większej niż 426 mm.

Dodatkowo wytwarzana jest spawana elektrycznie stalowa rura o wielu długościach, której wielokrotność jest większa niż 250 mm.

Wniosek

Teraz wiesz, jakie są podłużne rury spawane, w jaki sposób są wytwarzane i do jakich celów są używane. Czy masz jakieś pytania do wyjaśnienia? Więcej przydatnych informacji można znaleźć, oglądając wideo w tym artykule.
