Zaciskanie metalowej rury

Podczas pracy nad instalacją i działaniem systemów grzewczych i wodociągowych często konieczne jest łączenie ze sobą rur. Wcześniej, kiedy używano tylko metalowych rur, pytanie rozwiązano w większości przypadków za pomocą połączenia gwintowego. Jednak wraz z rozwojem przemysłu chemicznego rury metalowo-plastikowe stały się dość rozpowszechnione i nie jest możliwe zorganizowanie mocnego i szczelnego połączenia za pomocą gwintów. Wyjściem z sytuacji jest technologia, określana jako zaciskanie rur metalowo-plastikowych, w której elementy są połączone ze sobą specjalnymi elementami łączącymi. Jak dokładnie to zrobić i jakie są niuanse, które będą istnieć, zostaną omówione dalej.

Istota procesu

W przypadku połączeń zaciskanych rur metalowo-plastikowych zwykle stosuje się specjalne elementy łączące, zwane złączkami. Mogą one mieć pewne różnice strukturalne od siebie, ale głównie składają się z głównej części wprowadzonej do rury i pierścienia dociskowego (zwanego także tuleją), który jest noszony na zewnętrznej stronie rury i służy do bezpośredniego obciskania.

W wyniku zastosowania takiego elementu łączącego uzyskuje się szczelne i trwałe połączenie, które nie wymaga stosowania specjalnych uszczelnień. Należy dodać, że połączenie nie wymaga żadnych skomplikowanych urządzeń technicznych, a ty możesz wykonywać całą pracę własnymi rękami, co pozwoli zaoszczędzić pieniądze i przyspieszy proces.

Etapy pracy

Wszystkie etapy pracy muszą być wykonywane z najwyższą starannością, a także z przepisami bezpieczeństwa.

• Pierwszą rzeczą, którą należy zrobić, to zmierzyć i przyciąć rury, które mają być połączone. Do cięcia takich rur stosowane są specjalne szczypce. Aby ustawić je w pozycji roboczej, ramiona są rozdzielone na maksimum. Następnie, wykonując ruchy ściskające za pomocą uchwytów, musisz przeciąć rurę we właściwym miejscu, a następnie nieco ją obrócić i kontynuować cięcie. Stopniowo obracając rurę, należy ją całkowicie odciąć.
• Następnie należy skalibrować rurę. Faktem jest, że podczas cięcia najczęściej staje się on owalny, a defekt ten eliminowany jest za pomocą specjalnego kalibratora. Urządzenie wprowadza się do rury i za pomocą ruchów obrotowych wyrównuje koniec rury do okrągłego kształtu. Odbywa się to poprzez usunięcie wewnętrznej fazy z rury. To działanie jest konieczne, aby złączka była włożona do rury tak łatwo, jak to możliwe, a uszczelki gumowe nie zostały uszkodzone.
• Po wykonaniu tej pracy na rurze nakładana jest tulejka kompresyjna. Przypomina szeroką podkładkę i jest dopasowana.

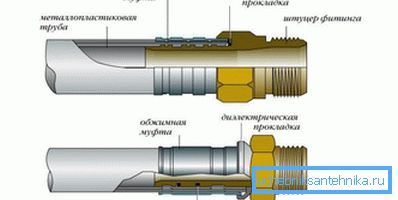

• Następnie główna część elementu łączącego jest wkładana do rury - złączki. Konieczne jest zapewnienie, że wszystkie gumowe uszczelki, które są przewidziane do jego konstrukcji, były na swoim miejscu. Nie zapomnij również o obecności specjalnego pierścienia uszczelniającego. Nawiasem mówiąc, konieczne jest nie tylko jako dodatkowe uszczelnienie, ale także po to, aby dopasowany metal i metalowa siatka stanowiąca część rury nie stykały się i nie korodowały.
• Gdy połączenie jest gotowe, możesz przejść do bezpośredniego zaciskania. Do tego celu należy użyć specjalnego narzędzia. Mogą to być elektryczne lub mechaniczne szczypce zaciskowe. Elektronarzędzia tego typu można znaleźć tylko w wyspecjalizowanych organizacjach, więc opis jego pracy jest niepraktyczny, ale mechaniczne szczypce zaciskowe są bardziej powszechnym narzędziem i zalecane do użytku w domu. Aby doprowadzić do stanu roboczego, uchwyty muszą być obrócone do boków o 180 stopni, a następnie otworzyć roboczą głowicę zagniatającą, do której należy wstawić specjalne tuleje uszczelniające odpowiadające średnicy rury. Następnie narzędzie umieszcza się na górze złącza i ściskając uchwyty, złączkę zaciska się wokół rury i dopasowuje się do niej łącznik. Następnie uchwyt jest hodowany z boku, a szczypce zaciskowe są usuwane.

W wyniku opisanych manipulacji uzyskuje się ścisłe, mocne i szczelne połączenie. Metoda jest prosta w użyciu i uniwersalna. Może być używany podczas łączenia rur, które mają być zamaskowane, a które nie wystają. Łączniki tego typu są dostępne w szerokiej gamie kształtów i konfiguracji i mogą rozwiązać dość szeroki zakres zadań.

Okucia do paneli przesuwnych

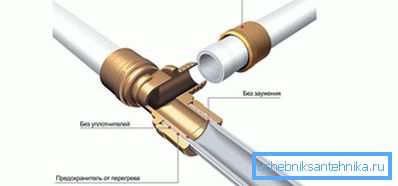

Warto zauważyć, że wyżej opisany sposób łączenia zaciskanego rur metalowo-plastikowych nie jest jedyny. W tym miejscu warto wspomnieć o połączeniu za pomocą tak zwanych przesuwnych złączek. Ta metoda jest stosowana w przypadkach, gdy wymagane jest bardziej gęste i niezawodne połączenie rur. Z reguły jest to konieczne, jeśli szacowane ciśnienie w rurach jest znaczące. Istota procesu jako całości jest podobna do poprzedniej metody, ale ma pewne cechy.

• Na początku rura jest również przycinana na wymiar.
• Następnie kładzie się go na złączce zaciskanej.

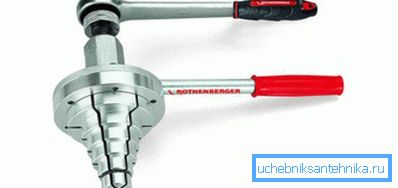

• Następnie koniec rury musi być potraktowany specjalnym narzędziem zwanym ekspanderem. Jego praca polega na tym, że rozszerzy końcową sekcję rury, a wynik będzie podobny do gniazda.

• Po tych pracach do rury zostaje włożona złączka.
• Następnie, za pomocą specjalnej prasy hydraulicznej, tuleja sprzęgająca przesuwa się w kierunku złącza. To samo w sobie da dość ścisłe połączenie.
• Ostatnim etapem prac jest ostateczne zamocowanie złącza, do którego używana jest specjalna prasa zagniatająca, która stworzy najsilniejsze i najbardziej szczelne połączenie.

Podobnie jak w poprzednim przypadku istnieje wiele rodzajów złączek odpowiednich dla tej metody. Na rynku można znaleźć elementy różnych modyfikacji i konfiguracji.

Wskazówka! Do pracy z konkretnym typem producenta rur zalecany jest szczególny rodzaj połączenia, a także dobrze określone modele złączek.

Wśród argumentów na rzecz opisywanych metod łączenia można nazwać technologiczną prostotą pracy i ciasnym, mocnym i trwałym połączeniem rur. Jednak w uczciwy sposób należy stwierdzić, że istnieją pewne wady. Mówiąc dokładniej, wadą nie jest sama metoda połączenia, ale fakt, że jej używanie wymaga użycia specjalnego narzędzia, którego nie każdy ma. Nabycie kleszczy prasowych za jednorazowe połączenie jest mało wskazane, ale możesz spróbować wypożyczyć narzędzie i wiele sklepów robi takie koncesje. Reszta metody charakteryzuje się tylko od strony pozytywnej. Aby w pełni zrozumieć proces, możesz zapoznać się z odpowiednimi filmami, które pomogą zrozumieć wszystkie zawiłości.
