Zagięcie rury profilowej: test ostrości

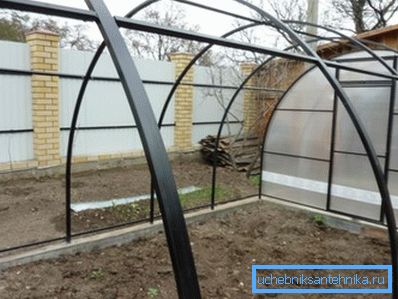

Rura profilowana ma kształt "kątowy" - kwadratowy i prostokątny. Na pierwszy rzut oka wydaje się, że niemożliwe jest nadanie mu łukowatego kształtu. Ale stanowczo decydując się na użycie tego materiału do szklarni, szop, tworząc jednocześnie rozwiązania architektoniczne w ogrodzie (łuki, krata, pergole) - można osiągnąć pożądane. Rura profilowana jest elastyczna wzdłuż promienia - bardzo łatwo to zrobić własnymi rękami, każdy może sobie z tym poradzić.

Zasada działania giętarki do rur

Konstrukcja tego urządzenia jest dość prosta - 2 przystanki i but, napędzane dźwignią. Za pomocą tego prostego urządzenia można wyginać rurociąg o średnicy 5 - 150 mm.

W tym samym czasie, dla dużych średnic, siła fizyczna operatora już nie wystarcza, szczególnie przy grubej ścianie. Aby zginanie odbywało się sprawnie i bezproblemowo, urządzenie jest wyposażone w napęd hydrauliczny, przy okazji, powoduje to znaczny wzrost kosztu urządzenia.

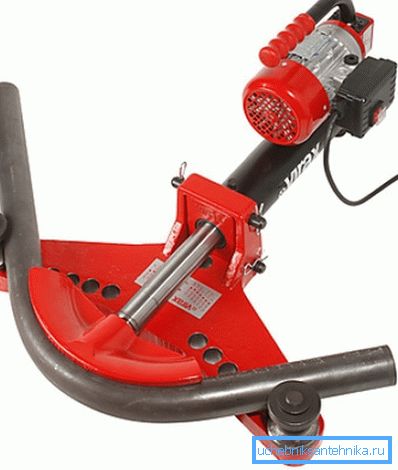

Jeśli chcesz zgiąć bardzo małą rurkę, możesz użyć wariantu giętarki do rur z otwartą ramą. Z punktu widzenia bezpieczeństwa nie jest to najlepsza opcja, ponieważ ryzyko spływu rurociągu jest wystarczająco duże.

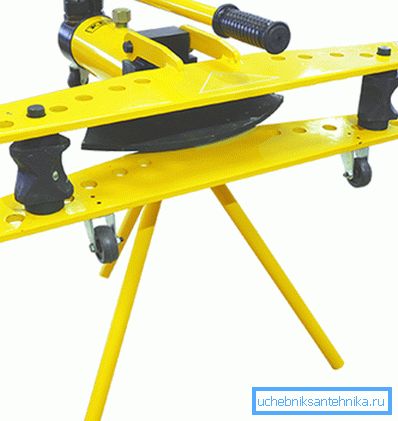

Jeśli chodzi o duże średnice, w tym przypadku stosowane są tylko urządzenia z zamkniętą ramą. Z tego powodu rura w żadnych okolicznościach nie zeskoczy z przystanków.

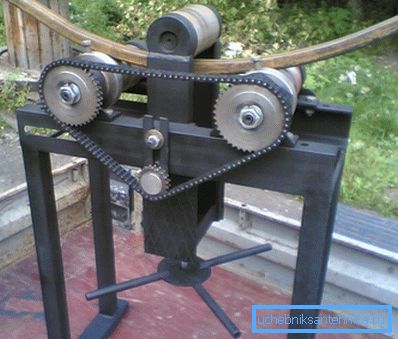

Giętarka do rur może działać na innej zasadzie. W takim przypadku rurka profilowana jest po prostu ciągnięta między rolki (ograniczniki), przez co ulega odkształceniu.

Profile różnych metali i różnych sekcji reagują na zginanie również na różne sposoby. Na przykład praca z nieżelaznymi rurami metalowymi - miedzią, mosiądzem, duraluminium, aluminium - jest niewielka. Są plastikowe i dobrze zgięte, ucieleśniając magiczne fantazje mistrza. Znakomicie wytrzymuje niskie temperatury.

Foliowanie "receptur" profili

Wynalezione sposoby gięcia rur profilowanych w domu są czasem jedynym sposobem realizacji naszych planów. Pomimo pozornej prymitywności technologii uzyskane wyniki są w stanie uderzać w jakość, geometryczną dokładność i doskonałe formy.

Technologia z własnych warsztatów

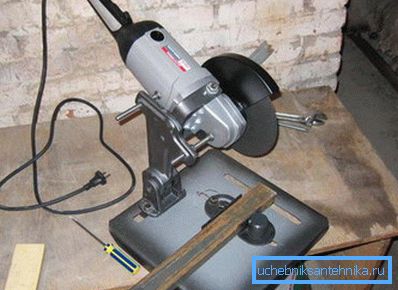

Gięcie profilu za pomocą szlifierki i spawarki jest najbardziej znaną i dlatego popularną metodą.

Zawiera kilka kolejnych operacji.

1. Przede wszystkim należy dokładnie obliczyć promień zgięcia..

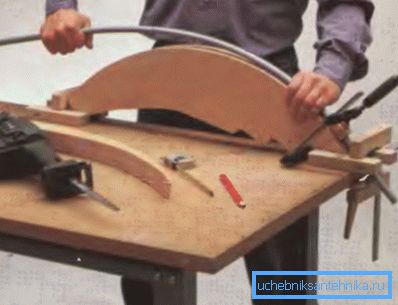

2. Możesz zrobić drewniany wzór. Będzie to najdokładniejsze zgięcie.
3. Na obszarze, który zmieni kształt, zostaną zastosowane etykiety poprzeczne.. To dla nich będą wykonane cięcia, przechodzące wzdłuż 3 boków rury (z lewej strony - z dołu - z prawej strony lub, dla jasności, z odwróconej litery "p").

1. Po dołączeniu i zabezpieczeniu profilu na szablonie do nienaruszonej strony, może rozpocząć się zginanie..
2. Bity i szlifierki.

Zwróć uwagę! Zaleca się stosowanie tej metody podczas pracy z dużym profilem przekroju, ponieważ sam proces zajmuje wystarczająco dużo czasu.

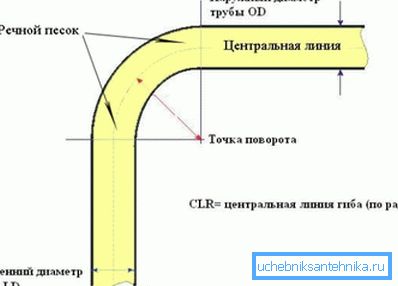

Użycie piasku do wygięcia rury

Piasek jest w stanie utrzymać formę nie tylko w formie rzeźby na brzegu morza, ale także w utrzymaniu kształtu profilu podczas procesu gięcia, zapobiegając spłaszczaniu lub pękaniu.

Ta operacja jest prawie równoważna w czasie z pracą na giętarce do rur i będzie wymagać następujących materiałów:

• piasek kwarcowy;
• drewniane czapki o długości od 10 do 20 cm;
• palnik gazowy;
• wiertło;
• świnię, której średnica jest równa wewnętrznemu promieniu zgięcia profilu;
• gumowy młotek.

Zwróć uwagę! Piasek musi przejść przez 2 etapy obróbki wstępnej, zanim będzie mógł być użyty: dokładny ekran, płukanie i końcowe suszenie. Powinien być przechowywany do momentu użycia w czystym pojemniku.

Instrukcje ludowe do gięcia z piaskiem obejmują obowiązkowe operacje sekwencyjne.

1. Jeden otwór rury jest szczelnie zatkany drewnianą zatyczką.
2. Przez kolejną dziurę piasek wlewa się do takiego poziomu, że wchodzi druga nasadka.
3. Pozostały otwór jest szczelnie zamknięty.
4. Za pomocą świni jest ona zginana. Jeśli chcesz osiągnąć mały promień, wygięcie jest ogrzewane przez płomień palnika. Ważne jest, aby nie przegrzać powierzchni i nie dopuścić do pojawienia się kamienia, który obniża jakość rury.
5. Gwintowany gumowym młotkiem, zakręt został doprowadzony do perfekcji.
6. Z gotowego produktu znokautowanego, spalonego lub wywierconego korka.
7. Poprzez potrząsanie i stukanie wlew wypełniacza.

Harmonia profilu i wody

Silny mróz będzie lojalnym asystentem przy zginaniu, na przykład rur miedzianych. Z narzędzi i materiałów będzie potrzebna tylko woda i świnia. Technologia jest również bardzo prosta.

Mocno podłączając jeden koniec rury korkiem, woda wlewa się do środka, a drugi otwór jest zaślepiony. Po całkowitym zamarznięciu wody materiał jest gotowy do użycia.

Warto zauważyć, że zastosowane wysiłki fizyczne są minimalne - spłaszczenie nie występuje, a przekrój prawie nie jest zaburzony.

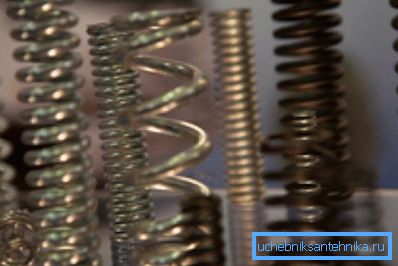

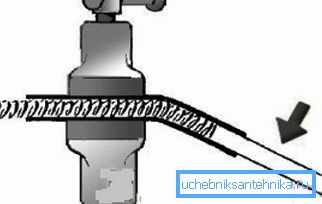

Użyj sprężyny do gięcia

Jest elastyczny przy użyciu sprężyny w wnęce profilu opiera się na zasadzie siły wewnętrznego przeciwdziałania. Oprócz rurki profilowej, palnika do lutowania lub palnika gazowego i szablonu o odpowiedniej średnicy potrzebna jest nietypowa kwadratowa sprężyna. Wykonany jest z drutu stalowego o średnicy 2 do 4 mm, który jest wygięty o przekroju poprzecznym nieco mniejszym niż wewnętrzna sekcja rurociągu.

Zwróć uwagę! Sprężyna powinna znajdować się bardzo blisko wnęki profilu. Optymalna szczelina pomiędzy zewnętrzną częścią sprężyny i wewnętrzną rurą wynosi od 1,5 do 2 mm.

Umieszczając sprężynę wewnątrz przedmiotu obrabianego, palnik rozpoczyna przetwarzanie powierzchni odkształcalnej części produktu. Wystarczająco ciepła część, zabezpieczenie dysku, zginać i doprowadzić do pożądanego promienia własnymi rękami.

Zwróć uwagę! Nie ignoruj ​​wytycznych dotyczących bezpieczeństwa. Cena niedbałości jest zbyt wysoka. Rękawice ochronne, okulary i szczypce do chwytania gorących rur zapewnią niezawodną ochronę przed poparzeniami. Dla bezpieczeństwa pożarowego powinno być obok pojemnika z wodą lub piaskiem.

Podsumowując

Zakres zastosowania rur profilowych jest wystarczająco szeroki. Wysokie koszty profesjonalnych giętarek do rur przeznaczonych do pracy z tym materiałem często uniemożliwiają ich stosowanie.

Trudno jest zrealizować pomysły autora. Czasami sytuację można uratować tylko zginając rurę profilową własnymi rękami.

Film wideo w tym artykule pokazuje przykład zgięcia rury profilowej.
