Złącza rurowe i tuleje - funkcje i zastosowania

Każdy rurociąg wymaga naprawy prędzej czy później. W kompletnych systemach wymiana pojedynczych części wiąże się z wieloma trudnościami, dlatego wiele systemów wykorzystuje połączenia gwintowe ze sprzęgłami i tulejami. W tym artykule przyjrzymy się, co to jest, w jaki sposób te części różnią się od siebie nawzajem i jak potok jest instalowany z ich pomocą.

Sprzęgło

Informacje ogólne

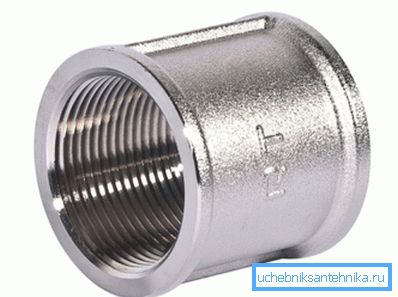

Sprzęgło to łącznik łączący, którego wewnętrzna średnica jest równa zewnętrznej średnicy rury. Na obu końcach części znajduje się gwint wewnętrzny, do którego wkręca się rury. Długość gwintu rurowego jest dwukrotnie krótsza niż złączka, co pozwala na przykręcenie ich do tej samej głębokości.

Funkcje sprzęgające

Aby poprawnie wykonać połączenie konstrukcji za pomocą tego łącznika, należy zapoznać się z jego specyfiką. Jeśli dokładnie obejrzysz nitkę na rurze, okaże się, że ostatnie zwoje mają mniejszą głębokość w obszarze, w którym nitka przechodzi w gładką powierzchnię. Cewki te nazywane są bieganiem, co powoduje klinowanie złączki.

W ten sposób część jest nawijana na bieg i blokowana, po czym wkręca się w nią drugą rurkę. Jeśli okaże się, że gwintowany odcinek rury jest dłuższy niż wolna przestrzeń złączki, ucieczka będzie znajdowała się na zewnątrz, w wyniku czego nie dojdzie do napadu, a woda będzie przepływać przez kanały nici na zewnątrz.

Dlatego po zainstalowaniu rur musi być między nimi kilka zwojów. Zasada ta musi być przestrzegana przy nawiązywaniu połączeń.

Pomimo tego, że mocowanie sprzęgła jest składane, nie będzie możliwe zastąpienie jakiejkolwiek części rurociągu bez demontażu całego układu. Aby uprościć to zadanie, w niektórych częściach struktury instalujemy sgony, których urządzenie rozważymy poniżej.

Sgony

Informacje ogólne

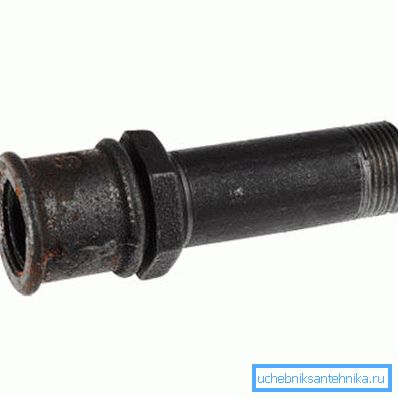

Sgon jest również złączką, która w rzeczywistości jest krótką rurką. Z jednej strony, część ma krótki gwint do połączenia z oprawą. Na drugim końcu znajduje się długa nić, na której umieszczona jest nakrętka blokująca i pełne połączenie do rur łączących.

Pożądane jest, aby produkt miał wystarczająco długi gwint, ponieważ w przypadku, gdy części nie mieszczą się w sekcji gwintowanej, konieczne będzie zwiększenie odległości między połączonymi końcami rury i zaczepu, co zmniejszy wytrzymałość połączenia.

Muszę powiedzieć, że ten element łączący jest najczęściej wykorzystywany do zaopatrzenia w wodę. Z tego powodu wymaga dobrej ochrony antykorozyjnej. Najczęściej spotykane są następujące typy dysków:

Według GOST 6357-73 rozmiary półek na rury mogą być następujące:

Ponadto istnieją pewne pośrednie rozmiary. Oczywiście kształtki dobiera się odpowiednio do średnicy rurociągu.

Funkcje połączenia

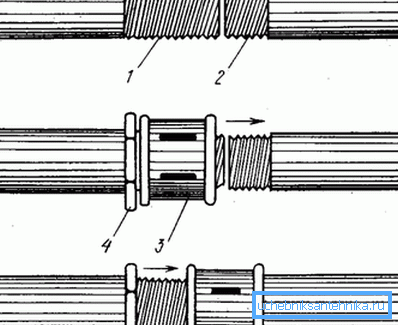

Instrukcje dotyczące montażu rurociągu są następujące:

• Przede wszystkim sprzęgło jest nawijane na rurę..
• Następnie produkt z krótkim bokiem wkręca się w złączkę. (w niektórych przypadkach łącze jest bezpośrednio połączone). Połączenie powinno być mocne, więc skręcenie części jest konieczne, aż się zatrzyma.
• Na długim końcu części należy dokręcić nakrętkę zabezpieczającą.
• Następnie od strony długiego odcinka gwintowanego należy przykręcić łącznik do ogranicznika.
• Następnie należy przesunąć koniec rury do rury i odkręcić sprzęgło, aby stopniowo zaczął się przesuwać na rurze.. Im dokładniej osie części pasują, tym łatwiej jest zakończyć połączenie.
• Następnie armatura jest zablokowana za pomocą nakrętki zabezpieczającej, w tym celu nakrętka zabezpieczająca musi być obrócona do złącza, pozostawiając odległość kilku centymetrów.. Powstała przestrzeń między częściami musi być wypełniona pasmami lnu, które są nawijane w kierunku obrotu nakrętki. Następnie nakrętka blokująca jest skręcana, aż się zatrzyma, w wyniku czego połączenie jest szczelne, a woda nie może przez niego przedostać się.

Najlepiej przekręcić nakrętkę zabezpieczającą za pomocą klucza, ponieważ jej krawędzie są dość wąskie.

Zwróć uwagę! Aby szczelność połączeń rur na wątku powinna być nawinięta fum-taśma.

Funkcje demontażu

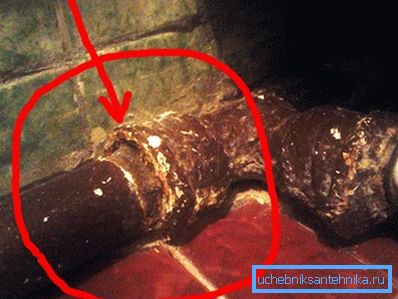

Gazociągi i rury wodne są zwykle malowane w celu ochrony przed korozją. Farba może przedłużyć żywotność systemu, jednak bardzo trudno jest potem rozmontować połączenia gwintowe. W związku z tym możliwe jest malowanie obszarów nitką nie więcej niż jeden raz, a podczas demontażu należy smarować smarem.

Jeśli konieczne jest zdemontowanie odcinka konstrukcji z wielokrotnie malowanymi elementami łączącymi, najpierw trzeba spalić farbę za pomocą palnika lub wyczyścić mechanicznie, na przykład nożem lub szydłem.

Złożoność demontażu zależy w dużej mierze od materiału osprzętu. Na przykład części wykonane z żeliwa sferoidalnego są znacznie mniej "stopione" z rurami stalowymi. Dlatego w większości przypadków można je odkręcić kluczem. Ale stalowe sprzęgło odkręca klucz, jest mało prawdopodobne, aby odnieść sukces.

Zwróć uwagę! Nie trzeba wzmacniać klucza za pomocą dźwigni, ponieważ można ją zepsuć bez odkręcania części.

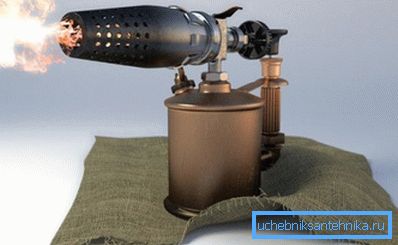

Również podczas demontażu rurociąg pomaga podgrzać. Do tych celów można użyć palnika gazowego lub palnika. W zależności od średnicy rurociągu rozgrzanie może trwać od 15 minut do godziny. Jednocześnie w procesie ogrzewania rura musi być okresowo obracana, aby pieczęć spłonęła ze wszystkich stron.

Wniosek

Złączki i sgony zapewniają składane połączenie rurociągu. Ponadto zastosowanie sgonu umożliwia demontaż części systemu bez demontażu całego rurociągu, co może być wymagane przy wykonywaniu różnych prac naprawczych. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
