Złącze hydrauliczne - rodzaje i cechy
W większości przypadków podłączenie rur wodociągowych odbywa się za pomocą sprzęgła. To dopasowanie spełnia ważną funkcję - zapewnia szczelną instalację elementów rurociągu. Poniżej rozważamy typy sprzężeń, cechy ich instalacji, a także główne funkcje, które mogą wykonywać.
Informacje ogólne
Klasyczne połączenie to krótka rurka, której wewnętrzna średnica odpowiada zewnętrznej średnicy łączonych rur. Takie łączniki mogą być stosowane zarówno w monolitycznych, jak i składanych rurociągach.
Należy zauważyć, że materiał części może być dowolny, jedynym wymaganiem jest to, że musi być taki sam jak materiał rurociągu. Poniżej przyjrzymy się różnym typom tych produktów.
Metody montażu
Główną różnicą w rozważanych produktach jest metoda ich instalacji.
Przez ten parametr rozróżnia się następujące typy:
- Gwintowane;
- Spawane tworzywo sztuczne;
- Crimp;
- Kompresja.

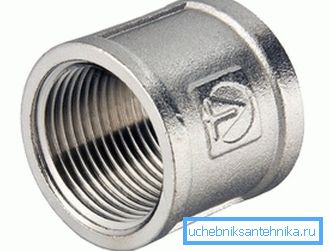

Gwintowane
Z reguły złączki gwintowane są stosowane w rurociągach stalowych.
Instrukcje dotyczące ich połączenia za pomocą tego sprzężenia są następujące:
- Przede wszystkim konieczne jest przecięcie połączonych rur ściśle prostopadle do osi.
- Następnie nić zostaje pocięta na część.
- Następnie dokręcić nakrętki.
- Następnie rury są z kolei wkręcane w element łączący.
- Po zakończeniu pracy dokręcić nakrętki zaciskowe.
Ta praca jest zakończona.
Spawane
Z reguły metoda spawania zakłada plastikowe złącza do doprowadzania wody. Ponadto, w zależności od rodzaju tworzywa, proces montażu systemu zaopatrzenia w wodę może być różny:

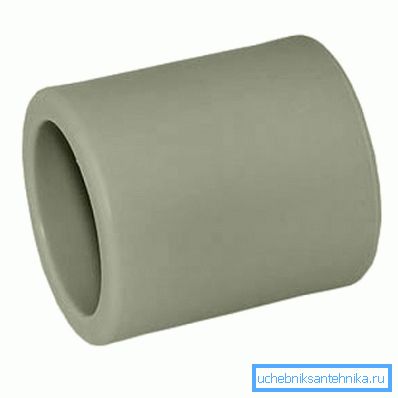

| Polipropylen | Spawanie (lutowanie) osprzętu przebiega następująco:
|
| PVC | Sposób instalacji rurociągów z PVC jest bardziej podobny do klejenia, a nie do spawania. Jednak połączone powierzchnie pod wpływem składu chemicznego (kleju) topią się i zgrzewają. Dlatego też można ją przypisać do spawania. Montaż odbywa się w następującej kolejności:
|
| HDPE | Zasadą jest, że instalacja kanalizacji z HDPE odbywa się za pomocą elektrycznego złącza spawanego, które ma spirale elektryczne. Po dołączeniu do wszystkich części, specjalne urządzenie jest podłączone do elektrooptowania, które dostarcza energię elektryczną do spirali. W wyniku nagrzewania spirali części są spawane. |
Wskazówka! Cena zgrzewarek do rur z tworzyw sztucznych jest dość wysoka. Dlatego do jednorazowej instalacji zaopatrzenia w wodę lepiej jest wynająć sprzęt.
Crimp
Złączki zaciskowe do hydrauliki mają zastosowanie do systemów metal-plastik. Należy zauważyć, że ich zapotrzebowanie pojawia się niezwykle rzadko, ponieważ "metal-plastik" sprzedawany jest w zatokach o długości kilkudziesięciu metrów.
Jeśli jednak pojawi się potrzeba dopasowania, element zaciskany jest instalowany w następujący sposób:
- Podobnie jak w poprzednich przypadkach, połączenia powinny być cięte pod kątem prostym;
- Następnie rury są wkładane do rękawów;
- Następnie złącze jest obciśnięte specjalnym narzędziem.

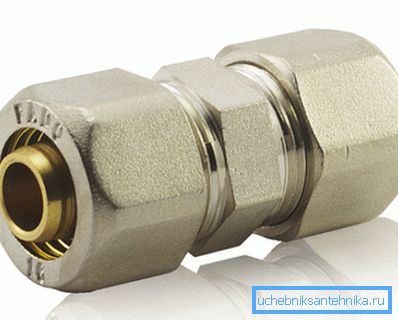

Kompresja

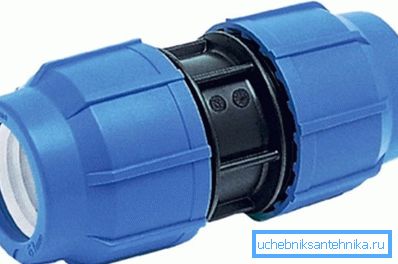

Złączki zaciskowe istnieją w przypadku rurociągów PVC i metalowo-plastikowych. Ich główną zaletą jest to, że ich instalacja nie wymaga specjalnego wyposażenia.
Przeprowadza się to w następujący sposób:
- Części złączne są umieszczane na rurze - nakrętce, pierścieniu tulei zaciskowej itp.
- Następnie rurę nakłada się na kształtkę lub wstawia do łączników rurowych.
- Następnie pociąga się pierścień tulei zaciskowej i dokręca nakrętkę.
Zwróć uwagę! Podczas montażu złączek zaciskowych nie należy mocno dokręcać nakrętki, szczególnie w przypadku rur z tworzyw sztucznych. W przeciwnym razie rura może pęknąć.
Ten proces jest zakończony.
Cel
Jak się przekonaliśmy, głównym celem omawianych produktów jest łączenie rur podczas montażu rurociągu. Jednak niektóre z ich gatunków mogą wykonywać dodatkowe funkcje.
Obejmują one następujące wyposażenie:

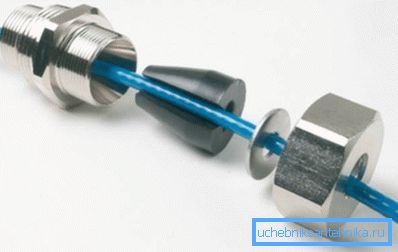

- Na zakończenie termicznego rurociągu - zapewnia ścisłe zakończenie drutu na zewnątrz. Odpowiednio, złączka do odprowadzania rury cieplnej z hydrauliki ma gumowe uszczelki, które ściskają drut.

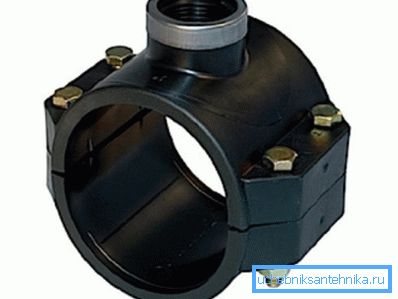

- Do gwintowania pod ciśnieniem - stosowane są w przypadku, gdy nie można zablokować dopływu wody. Sprzęgło do gwintowania w doprowadzeniu wody pod ciśnieniem ma zaciskowe zamknięcie, które jest umieszczone na głównej linii i urządzenie blokujące, które blokuje przepływ wody. Linia wiercenia jest wykonywana po zainstalowaniu zacisku.
- Łączniki przeciwpożarowe do hydrauliki zapewniają pasywną ochronę przeciwpożarową obudowy. Te produkty w rzeczywistości reprezentują stalową obudowę, która jest zainstalowana na rurze.
Z reguły łączniki przeciwpożarowe instaluje się na pionach systemu zaopatrzenia w wodę, w miejscach jego przechodzenia przez sufit, a także na okablowaniu, w obszarze przejścia przez ściany.
Tutaj, być może, są wszystkie najpopularniejsze typy okuć, które są brane pod uwagę, które są używane w instalacjach wodno-kanalizacyjnych.
Wniosek
Łączniki są stosowane w prawie wszystkich typach rur wodnych. Większość z nich jest zaprojektowana do łączenia ze sobą rur, jednak istnieją okucia, które wykonują inne równie ważne funkcje.
Z filmu w tym artykule można znaleźć dodatkowe informacje na ten temat.
