Ciśnieniowe urządzenie kanalizacyjne

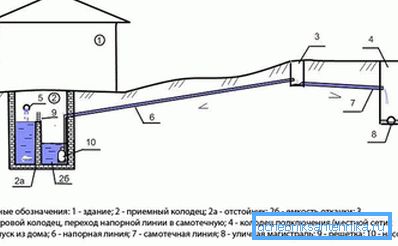

Ciśnieniowe ścieki to sieć, której ogniwa to studzienka ściekowa, stacja pomp i rurociąg tłoczący dreny siłą. Układanie końcówek ścieków łączących się z istniejącą siecią. Aby wykonać urządzenie kanalizacji ciśnieniowej, niezbędna jest pewna wiedza i umiejętności.

Charakterystyka

Kanalizacja to grawitacja i ciśnienie. Każdy system jest zorganizowany na podstawie warunków zewnętrznych. Jeżeli czynniki zewnętrzne nie pozwalają na zbudowanie samo płynącego systemu kanalizacyjnego, wówczas powstaje ciśnienie, które ma swoje zalety:

• Długa żywotność. Jeśli weźmiemy pod uwagę rury z żeliwa, PE lub PCV, które często są wykorzystywane do ścieków ciśnieniowych, zostały one ostatnio wyprodukowane z dostatecznie wysokiej jakości.
• Prawdopodobieństwo wystąpienia blokad w rurociągach jest zminimalizowane. Nowoczesne pompy wyposażone są w krawędzie tnące, które kruszą tkanki i inne stałe frakcje znajdujące się w domowych ściekach.
• Komparatywna gospodarność. Dotyczy to systemu kanalizacji ciśnieniowej, który ma dużą długość i małą średnicę.
• Proste zasady działania.
• Stosunkowo prosta i szybka instalacja. Aby zainstalować gotowe KNS, nie trzeba wykonywać dużych robót ziemnych. To samo dotyczy instalacji rurociągów ciśnieniowych, które przebiegają prawie równolegle do reliefu ziemi.
• Kompaktowy CND. Przepompownia ścieków ciśnieniowych nie zajmuje dużo miejsca, dzięki czemu można ją zainstalować nawet w piwnicy domu.

Ścieki ciśnieniowe są rozmieszczone w następujących przypadkach:

• Krajowa rura odprowadzająca ścieki w prywatnym domu znajduje się poniżej punktu przyłączenia, na przykład istniejąca sieć kanalizacyjna;
• teren wzdłuż linii ścieków ciśnieniowych ma znaczne różnice;
• zastosować zamkniętą metodę układania rurociągu przez ulicę;
• typ gleby lub inne przyczyny wykluczają możliwość głębokiego wykopu;
• rura tłoczna o małej średnicy.

Prace projektowe

Projekt kanalizacji ciśnieniowej może sprawić, że każda właściwa organizacja specjalizująca się w budownictwie. Jeśli masz niezbędną wiedzę, ta praca może być wykonana niezależnie.

Projektowanie kanalizacji ciśnieniowych rozpoczyna się od badania danych geologicznych i geodezyjnych. Przechodząc od nich, do sieci istniejącej kanalizacji wybrana jest studnia, do której narysowana jest trasa układania rurociągu. Podczas projektowania zostanie określona głębokość ułożenia rurociągu i jego średnica, zaznaczone zostaną konstrukcje i elementy na drodze, wybrana zostanie pompa, wybrany zostanie jej typ i wydajność. Aby wybrać pompę, należy wykonać obliczenia hydrauliczne i zaplanować wspólną pracę rury ciśnieniowej i urządzenia. Wybierając pompę, należy wziąć pod uwagę geometryczną wysokość windy i straty ciśnienia wzdłuż rurociągu ciśnieniowego. Podczas układania rur należy wziąć pod uwagę teren i starać się nie nadmiernie pogłębić rurociągu. Aby to zrobić, na całej długości trasy musisz zmienić nachylenie. Zbiornik studzienki powinien być najniższy w systemie. Jeśli jest taka możliwość, to jest pożądane zainstalowanie odwiertu z wyposażeniem na autostradzie, w którym ciśnieniowy system kanalizacyjny zamieni się w przepływ grawitacyjny. Jeśli pozwala na to zwolnienie, rurociąg grawitacyjny powinien być jak najdłuższy, a przewód ciśnieniowy powinien być krótszy.

Wskazówka! Często kilku właścicieli sąsiednich budynków, aby zaoszczędzić na budowie ścieków, jest zadowolonych ze wspólnej studni odbiorczej, do której łączą swoje wewnętrzne systemy iz których budują jedną gałąź ciśnieniową.

Funkcje specjalne

Stacja pomp jest głównym składnikiem ścieków ciśnieniowych. Konstrukcja KNS obejmuje wirnik, który ma krawędzie tnące. Dzięki nim frakcje stałe są kruszone i nie przeszkadzają w odprowadzaniu ścieków przez rurociąg, którego średnica może wynosić do 110 mm. Wszystkie części pompy wykonane są z metalu o wysokiej wytrzymałości, dlatego urządzenie ma dość długą żywotność. Zamiast żeliwnych rur, które były ostatnio stosowane w instalacji ścieków ciśnieniowych, coraz częściej stosuje się polietylen lub polichlorek winylu. O średnicy rur do 90 mm, takie produkty są dostarczane w zwojach, co jest wygodne do instalacji.

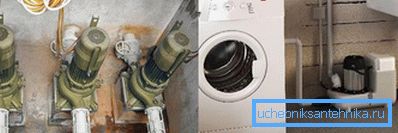

Stacje pomp można podzielić na 2 typy:

• Wewnątrz domu. Taki KNS odprowadza ścieki z jednego domu. Obejmują one pompę ze szlifierką i plastikową obudowę. Z reguły taka konstrukcja jest instalowana w piwnicy.
• Outdoor Przeznaczone są do pompowania odpadów z kilku domów. Pompują wodę ze zbiornika, do którego ścieki docierają grawitacyjnie z różnych budynków. Ścieki dostarczane są do oczyszczalni ścieków lub do istniejącej kanalizacji.

Jeśli potrzebujesz połączenia z kanalizacją ciśnieniową, musisz zebrać niezbędną liczbę zezwoleń i certyfikatów, sporządzić umowę na odbiór ścieków i wezwać specjalną ekipę budowlaną.

Wybór pompy

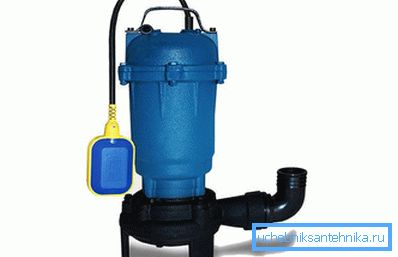

Rodzaj pompy dobierany jest w zależności od składu ścieków. W przypadku odpływów pochodzenia ekonomicznego z prysznica, zlewu i zlewu odpowiednia może być zwykła pompa. Ponieważ jednak stosowane są również zanieczyszczenia z klosza z muszli klozetowej, które mogą również przyjmować stałe fragmenty, pompa musi zostać wybrana za pomocą szlifierki. Jego obecność zmniejsza średnicę rury ciśnieniowej do 40 mm.

Ponieważ duże ilości cieczy są odprowadzane z kąpieli, fontów i basenów, pompy do nich muszą mieć wysoką wydajność. Ponadto ich nieprzerwana praca powinna być zapewniona przez długi czas. Kolejny czynnik, który należy wziąć pod uwagę przy wyborze typu pompy, powinien być zaprojektowany dla temperatur wody do 70? C, pochodzący z kanalizacji zmywarki i pralki.

Podczas instalacji pompy obowiązują pewne zasady:

• temperatura plusa powinna zawsze znajdować się w miejscu instalacji pompy;
• miejsce instalacji KNS musi zostać oczyszczone i mieć dostęp do podejścia;
• w dolnej części konstrukcji należy zamontować zginanie ze specjalnym kołnierzem;
• rura ciśnieniowa opiera się na kolanie;
• rura na górze odwiertu jest przymocowana za pomocą wspornika przymocowanego do ściany konstrukcji;
• rurociąg musi być zainstalowany zgodnie z zasadami - bez zniekształceń i naprężeń. Średnica rury wylotowej musi być mniejsza niż średnica wlotu;
• w celu wykluczenia prądu wstecznego, zawór zwrotny i zawór są umieszczone na rurze ciśnieniowej;
• do opuszczania i podnoszenia pompy stosuje się łańcuch zamocowany na urządzeniu i strukturę prowadzącą;
• kiedy pompa dotrze do dolnego kolana, automatycznie pojawi się ścisłe połączenie.

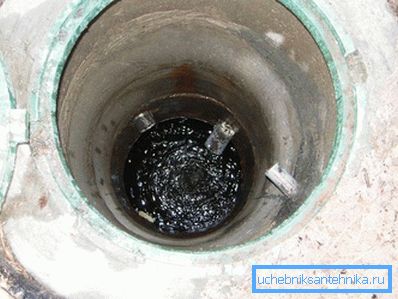

Prefabrykowane urządzenie studniowe

Kiedy występuje urządzenie kanalizacji ciśnieniowej, prefabrykowany odwiert jest ważnym ogniwem w konstrukcji. Musi być zainstalowany w pobliżu domu w celu odbioru ścieków. Dno i ściany szybu muszą być niezawodne i wodoodporne. W przeciwnym razie istnieje duże prawdopodobieństwo, że ścieki przedostaną się do gruntu. Wykończenia powierzchni są zwykle wykonywane z betonu, gruzu lub wypalanej cegły. Grubość powinna w końcu osiągnąć około 25 cm Zewnętrzną stronę ścian można zaizolować warstwą bitumu, od strony wewnętrznej studzienka jest otynkowana, to znaczy szwy są przetarte. Często stosowane w konstrukcji betonowych pierścieni, które są ułożone na specjalnej płycie.

Aby pompa działała dłużej, pożądane jest wykonanie odwiertu z dwóch sekcji. Pierwsza sekcja zbierze ścieki. W drugim, musisz zainstalować pompę, która zadziała po przelewaniu się wody z pierwszego przedziału i osiągnie określony poziom. W takim przypadku frakcje stałe pozostaną w pierwszej sekcji.

Wskazówka! Jeżeli odwiert jest jednosekcyjny, wówczas zainstalowana jest zanurzeniowa pompa ściekowa z młynkiem.
