Dlaczego potrzebujesz kanału kablowego i jak jest on
Dla zwykłego człowieka na ulicy coś takiego jak ścieki kablowe brzmi raczej dziwnie. W rzeczywistości słowo "ścieki" oznacza tylko tunele przeznaczone do układania kabli. Następnie przyjrzymy się bliżej, dlaczego korzystają z takich kanałów i jak je wykonuje.
Co to jest kanał do kabli i dlaczego jest potrzebny
Jak nietrudno odgadnąć z nazwy, system kanalizacyjny dla kabli znajduje się pod ziemią.
To rozwiązanie pozwala usunąć z miejskiego krajobrazu:
- Linie telefoniczne;
- Przewody elektryczne;
- Kable światłowodowe itp.
Wśród zalet układania komunikacji w specjalnym systemie kanalizacyjnym można wyróżnić następujące punkty:
- Kanalizacja chroni przewody przed:
- wystawienie na wilgoć
- spadki temperatury;
- efekty elektromagnetyczne;
- silne podmuchy wiatru, uderzenia pioruna i inne zjawiska naturalne.
- Zapewnia dostęp do komunikacji w dowolnym czasie, co może być konieczne do sprawdzenia, naprawy lub wymiany sieci.
- Umożliwia instalowanie nowych linii bez naruszania integralności powierzchni drogi.
- Pozwala na stworzenie rozległej sieci komunikacyjnej, niezależnie od lokalizacji struktur naziemnych i zmian w reliefie.
- Możliwe jest układanie drutów nie tylko w poziomie, ale także w pionie, na przykład w wysokich budynkach. A jeśli to konieczne, możesz ustawić sieć nawet pod wodą.

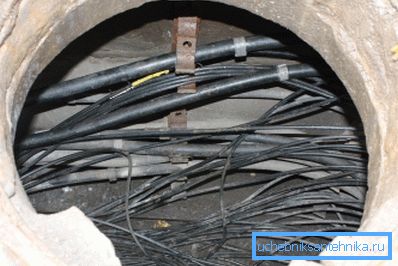

Oczywiście system kanalizacyjny dla kabli składa się nie tylko z tuneli, ale także z szeregu innych elementów, takich jak obserwacyjne i narożne studnie, kolektory itp. Elementy te są przeznaczone nie tylko do przeprowadzania audytów i napraw, ale także do odprowadzania wody z systemu przypadkowej wody.
Urządzenie kanalizacyjne
Prace przygotowawcze
System kanalizacyjny rozpoczyna się od obliczeń i projektu. Najważniejszą rzeczą jest złamanie ścieżki w taki sposób, aby ilość pracy była minimalna. Dzięki takiemu podejściu cena projektu ulegnie zmniejszeniu, a proces układania komunikacji również zostanie przyspieszony (patrz także artykuł Przewód telefoniczny: cechy budowy i eksploatacji).
Trasa, jeśli to możliwe, powinna przebiegać tak prosto, jak to możliwe, jednak konieczne jest ominięcie wszystkich rodzajów budowli podziemnych, obszarów o ściśle położonych wodach gruntowych i wapiennych. Dlatego projekt powinien być wyłącznie specjalistami.
Również na etapie projektowania decydują, z jakich materiałów będą wykonane tunele.
Mogą to być:
- Beton;
- Beton azbestowy;
- Plastik;
- Polietylen;
- Ceramiczny.
Zwróć uwagę! Sieci komunikacyjne w kanałach kablowych układane są w rurach wykonanych z cementu azbestowego lub betonu. Ich średnica wynosi zwykle 100 mm.
Można w nim układać nie tylko pojedyncze rury, ale także zrównoważone pakiety.
Ponieważ jakość transmisji często zależy od elektrycznej jednorodności sieci, na etapie projektowania grupowanie ułożonych drutów odbywa się zgodnie z:
- Cechy konstrukcyjne;
- Wartość zdolności roboczej;
- Długości;
- Opór falowy i niektóre inne parametry.
Kanały komunikacyjne nad SNiP co 15-20 km trasy muszą być wyposażone w platformy kablowe, których głównym wymaganiem jest płaska i sucha powierzchnia, nawet podczas okresów topnienia śniegu, zalania rzek i jesiennych deszczy.
Ponadto, jak wspomniano powyżej, na skrzyżowaniach sieci zainstalowane są włazy zapewniające dostęp do kanalizacji. Należy zauważyć, że studnie są wyjątkowe i typowe. Mogą być wykonane z różnych materiałów budowlanych, na przykład z cegły lub betonu zbrojonego.
Odległość między studniami nie powinna przekraczać 150 metrów. W przypadku obrócenia trasy o więcej niż 15 stopni, kątowy odwiert musi być zainstalowany pod kątem obrotu.
Zwróć uwagę! Sieć powinna znajdować się poniżej poziomu zamarzania gleby. Jeśli z jakiegokolwiek powodu nie można spełnić tego warunku, w kanałach kładzie się kabel grzewczy.
Jest to samoregulująca taśma, która znajduje się na zewnątrz rury i jest podłączona do prądu. Instrukcje dotyczące podłączania przewodów grzejnych są niezwykle proste.
Cechy konstrukcyjne

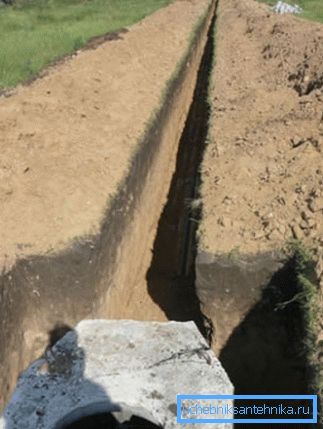

Budowa kanałów kablowych i sieci elektrycznej odbywa się poprzez wykopanie rowu.
Uwzględnia to dwa główne wskaźniki:
- Szerokość wykopu;
- Długość
Jeśli trasa przebiega pod drogami, tunel jest wykopywany i natychmiast wzmacniany. Aby przyspieszyć proces budowy, pracuję równolegle. Na przykład specjalny sprzęt zajmuje się kopaniem rowu, a zespoły budowlane natychmiast budują tunel własnymi rękami.

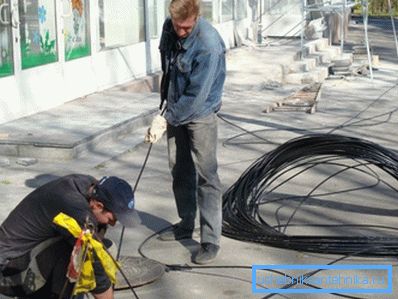

Zwróć uwagę! Okablowanie może być wykonywane w temperaturze otoczenia nie niższej niż -20 stopni Celsjusza. Jeśli kabel jest układany w rury polietylenowe, zabronione jest wykonywanie prac w temperaturach poniżej -10 stopni.
Jeśli chodzi o sam pasek, istnieją pewne wymagania, które zależą od ciężaru kabla:
Masa kabla, kg / km | Sposoby napięcia | Widok elementu ciągnącego |
Do 1500 | Prace są wykonywane ręcznie | Lina stalowa lub drut stalowy 3 mm |
Do 6000 | Ręczna wciągarka lub maszyna kablowa | Lina stalowa o średnicy 8,0-0 mm |
Od 6000 i więcej | Kolejka linowa | Lina z drutu stalowego o średnicy 11-12 mm |
Tutaj, być może, są wszystkie główne cechy układania kanałów kablowych.
Wniosek
Kanały kablowe to świetny sposób na ochronę komunikacji i przekazywania energii przed niekorzystnymi warunkami środowiskowymi. Ponadto upraszczają proces układania sieci w środowisku miejskim, ale jednocześnie istnieje szereg wymagań dotyczących ich urządzenia (patrz także artykuł Podłączanie pralki do kanalizacji i zaopatrzenia w wodę: 5 prostych i niezależnych kroków).
W związku z tym, aby to zrobić, praca powinna być wykwalifikowanych specjalistów, którzy posiadają niezbędny sprzęt. Z filmu w tym artykule możesz uzyskać więcej informacji na ten temat.
