Do czego służy zawór ściekowy?

W sektorze prywatnym i budynkach wielopiętrowych często korzystają z takiego urządzenia jak zawór na rurze kanalizacyjnej, co pomoże w przypadku zalania przez deszcz, topnienie śniegu, a także w przypadku siły wyższej spowodowanej klęskami żywiołowymi. Ale taki gadżet nie jest warunkiem wstępnym dla wyposażenia systemu odpadów, jest instalowany tylko w przypadkach, w których faktycznie istnieje zagrożenie ciśnieniem wstecznym, a to zależy od różnych czynników. Poniżej omówimy system takiej ochrony, instalacji, warunków, a także pokażemy film w tym artykule.

Zawór odcinający

Zasada działania

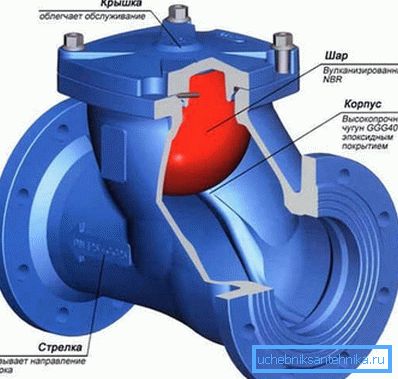

• Zawory, podobne do tego, które widzisz na górnym obrazie, są instalowane na poziomych rurach kanalizacyjnych, a jeśli mówimy o mieszkaniach i narzędziach, montują je w piwnicach domów. Zasada działania jest tu dość prosta - jeśli woda płynie w kierunku strzałki, która znajduje się na ciele, podnosi piłkę blokującą, która porusza się wzdłuż kanału (można to zobaczyć na rysunku). W przypadkach, gdy występuje przeciwciśnienie, kula po prostu schodzi w dół tego kanału i blokuje rurę w jednym kierunku.

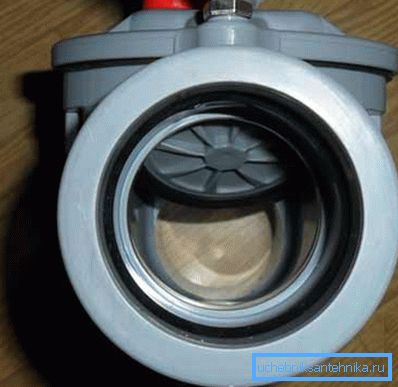

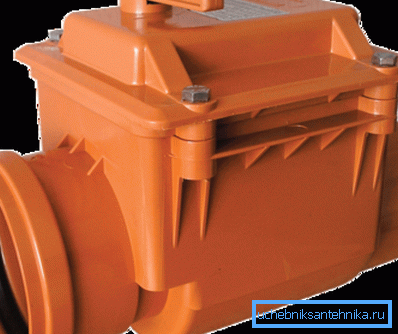

• Dokładnie ta sama funkcjonalność, ale nieco inny system zaparć ma plastikowe urządzenie, które jest również przeznaczone do poziomego montażu, a czasami jest nawet zamontowane w pomieszczeniu w pobliżu muszli klozetowej.. Ten zawór odcinający do ścieków ma dość proste urządzenie - jest to plastikowa płytka z gumową uszczelką (1), która jest trzymana na dźwigni (2), a ponadto ma pokrywę do zmiany (3). Przy ciśnieniu wody na płytce w kierunku strzałki na korpusie płyta podnosi się jak dźwignia, ale jeśli powstanie przeciwciśnienie, płyta opada i blokuje przejście.

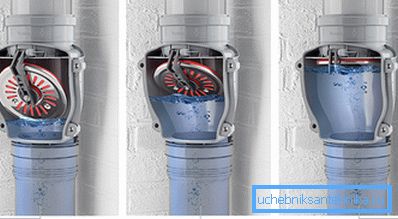

• Pionowy zawór ściekowy działa w taki sam sposób, jak poziomo, gdzie znajduje się ruchoma płyta z gumową uszczelką zamocowaną na dźwigni. Możesz zobaczyć cykl blokowania przejścia pod ciśnieniem od dołu. Takie urządzenie jest używane do pionów.

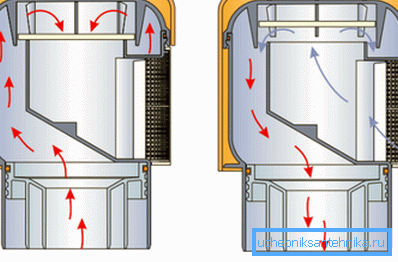

• Aerator układu kanalizacyjnego lub, jak to się nazywa, zawór odpowietrzający ścieki służy do doprowadzania i zatrzymywania powietrza w rurze ściekowej, a jego głównym elementem jest pręt lub membrana (w zależności od modyfikacji). Zasada działania tego urządzenia jest dość prosta - po spuszczeniu wody powietrze w układzie jest rozcieńczane, a membrana otwiera się nieznacznie, umożliwiając powietrzu na zewnątrz przywrócenie ciśnienia. Po ustabilizowaniu się ciśnienia membrana zamyka się z powrotem.

Kiedy to konieczne

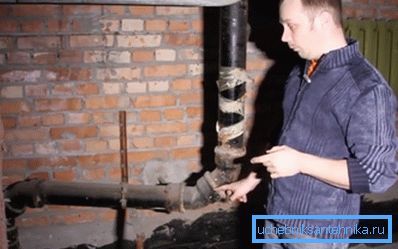

Zajmijmy się najpierw mieszkaniem w wieżowcu i wyobraźmy sobie, że jesteśmy na pierwszym piętrze. Rura kanalizacyjna z wszystkich kondygnacji schodzi do piwnicy lub do podłogi technicznej, gdzie przechodzi od płaszczyzny pionowej do poziomej, a łączniki narożne są instalowane z gładkim skrętem, aby uniknąć blokad, ale niekiedy to się zdarza. Jeśli wystąpi blokada, wówczas woda odpadowa z górnych pięter nie ma dokąd pójść i wzniesie się przez toaletę, łazienkę, zlew i tak dalej (prawo naczyń połączonych).

Uwaga Jeśli pierwsze piętro jest zatkane, woda wzrośnie do drugiego piętra, ale najprawdopodobniej nie nastąpi tam przelew, ponieważ słup wody popchnie powstałą blokadę swoją masą.

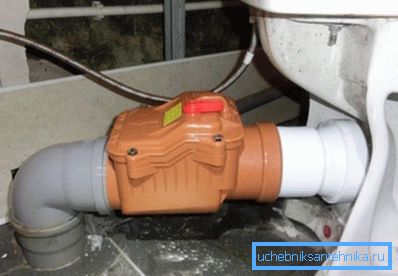

Aby zapobiec tak ekstremalnie nieprzyjemnym sytuacjom, zainstalowany jest poziomy lub pionowy zawór odcinający, którego głównym problemem jest jego objętościowość. Niemniej jednak taka ochrona jest konieczna, ale jeśli zainstalujesz ją na pionie, to nic ci nie da, ponieważ niebezpieczeństwo leży właśnie w ciśnieniu z górnych pięter, co oznacza, że ​​urządzenie blokujące musi rozbić się na wylocie z pionu, jak na górnym zdjęciu. Ale ta opcja zapewnia ochronę tylko jednej jednostki sanitarnej i jest odpowiednia tylko w przypadkach, gdy nie ma innych kranów do zlewozmywaków, wanien i tak dalej.

Dlatego w takich przypadkach dostępne są dwie opcje: pierwsza polega na zainstalowaniu jednego zaworu zwrotnego w toalecie, a drugiego na wylocie dla pozostałych łazienek, a druga polega na zainstalowaniu jednego urządzenia na trójniku dystrybucyjnym w toalecie i innych węzłach. Jak rozumiesz, dużo miejsca zajmą obie opcje - w pierwszym przypadku dwa, a nawet trzy nieporęczne gadżety, a w drugim - będziesz musiał zwiększyć odległość od pionu, aby związać się z rozkładem trójnika (quad) i żadna instrukcja nie pomoże ci tutaj - musisz szukać wyjścia na własną rękę.

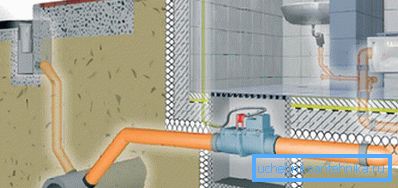

Jest nieco łatwiej wyposażyć taką ochronę w sektorze prywatnym - nawet jeśli masz dom na kilku piętrach i łazienki są na wszystkich poziomach, to jest to tylko twój problem i nikt inny - w końcu nie spuszczasz wody z górnego piętra, gdy system kanalizacyjny jest zablokowany w Twoim domu. Ale negocjowanie z sąsiadami z wyższych pięter jest czasami praktycznie niemożliwe, choćby dlatego, że nie będą w danym momencie w domu.

Dlatego sektor prywatny pozwala na zamontowanie urządzenia blokującego dowolnego typu - membrany lub kulki, pionowej lub poziomej - najważniejszą rzeczą jest to, że zostanie odcięta do węzła dystrybucyjnego. Można to zrobić na podłodze technicznej (jeśli taka istnieje), lub można wyposażyć specjalną szybę inspekcyjną w zaparcie w kanale, gdzie można wykonać konserwację, czyszcząc kulę lub układając membranę z ciasta. Oczywiście koszt takiego sprzętu wynosi około sto lub dwieście razy więcej (w zależności od modyfikacji) niż cena koszulki za setną rurę kanalizacyjną, ale twój spokój jest tego wart.

Uwaga W tym artykule nie zwracaliśmy uwagi na zawór odpowietrzający, ale dzieje się tak tylko dlatego, że uważaliśmy, że jego instalacja nie jest tak ważna jak instalacja zaworu kanalizacyjnego. Aerator jest często instalowany w celu wyeliminowania hałasu, który pojawia się podczas spuszczania powietrza z rozcieńczenia powietrza w rurze, więc nie ma on zbytniej wartości technicznej.

Wniosek

Umieszczony w kanalizacji zawór zwrotny (pionowy lub poziomy), a także aerator, zawsze możesz zrobić to sam, ale musisz zwrócić uwagę na strzałkę na ciele, wskazując kierunek przepływu. Pod względem technicznym instalacja jest podobna do wszystkich okuć.
