Głębokość kanału - główne aspekty tego problemu

15-07-2018
Ścieki zewnętrzne

Podczas wykonywania prac projektowych i instalacyjnych na urządzeniu systemów kanalizacyjnych należy kierować się szeregiem norm. Ponadto, jeżeli kąt nachylenia, średnica rur i inne czynniki mają wartości stałe, głębokość kanalizacji według SNiP może się znacznie różnić w zależności od strefy klimatycznej, w której prowadzone są prace. W tym artykule przyjrzymy się temu zagadnieniu bardziej szczegółowo i podkreślimy najważniejsze aspekty.

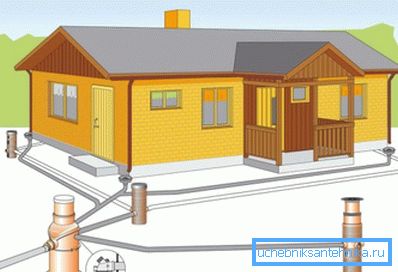

Jeszcze przed układaniem rur opracowywany jest projekt, aby poruszać się w przybliżonej ilości pracy, a jednocześnie planowana jest głębokość kanalizacji deszczowej.

Niuanse, które należy uwzględnić przy określaniu głębokości paska

Wszystkie informacje dotyczące rozpatrywanej kwestii przedstawiono w SNiP 2.01.01-82. Poniższe ważne czynniki można odróżnić od tego aktu prawnego:

Pas klimatu Ten wskaźnik jest w dużej mierze fundamentalny, więc wszystkie prace projektowe zaczynają się od niego, poniżej znajduje się diagram określający głębokość rur kanalizacyjnych ustanowionych przez SNiP. Musisz znaleźć swoją lokalizację i znaleźć żądaną wartość głębokości.
Odciążenie wydruku Jeśli platforma, na której układane będą komunikacje, jest absolutnie płaska, to czynnik ten można zignorować, ale jeśli płaszczyzna jest nierówna, wówczas odpowiednio zmienia się głębokość rurociągu.
Załaduj struktury Ponownie, jeśli nie ma transportu na budowie, nie należy się martwić o ładunki, ale jeśli układ jest układany pod przejazdem, drogą lub platformą, wzdłuż której czasami przebiega transport, należy wziąć pod uwagę zwiększone efekty odkształcenia, ponieważ mogą one spowodować uszkodzenie rur
Użyte materiały Jeśli używasz odlewów żeliwnych lub grubościennych rur azbestowych, to nie powinieneś się martwić o ładunek, ale jeśli zdecydujesz się na użycie plastiku, którego cena jest znacznie niższa, musisz zwrócić szczególną uwagę, ponieważ mimo wytrzymałości takie elementy są znacznie łatwiejsze do uszkodzenia.
Funkcje konstrukcyjne Na przykład głębokość układania rur kanalizacyjnych w prywatnym domu znacznie różni się od konstrukcji przemysłowej ze względu na szereg funkcji, które rozważamy poniżej

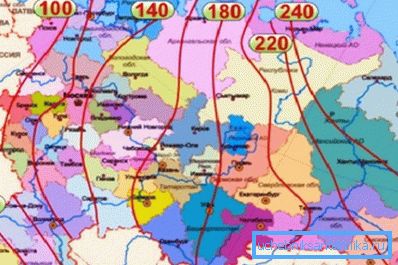

Ten wykres pokazuje głębokość wnikania mrozu przez strefy klimatyczne.

Zamówienie pracy

Zastanów się, w jakiej kolejności wykonywane są wszystkie czynności i jak zorganizować przepływ pracy, aby zminimalizować prawdopodobieństwo błędów i błędnych obliczeń (patrz także artykuł Odchylenie rury kanalizacyjnej jest ważnym wskaźnikiem dla efektywnej pracy).

Głębokość zamrażania

Ten wskaźnik można znaleźć w katalogu "Klimatologia budowlana" lub w lokalnych agencjach metrologicznych. Należy zauważyć, że wskaźnik może się znacznie różnić w zależności od rodzaju gleby, co można zobaczyć czytając tabelę.

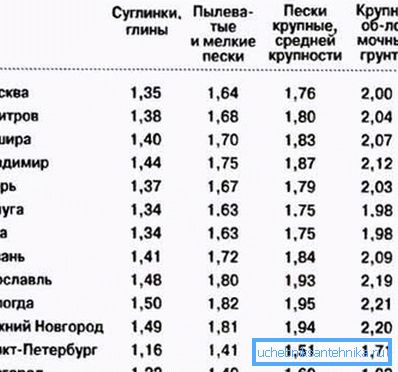

Wymagana głębokość rur kanalizacyjnych zależy od rodzaju gleby

Ten rodzaj komunikacji ma pewne cechy, które musisz znać przy obliczaniu głębokości:

  • Ze względu na to, że rury o stale wysokich temperaturach przebiegają przez rury, ich głębokość różni się od zwykłej komunikacji i standardowych systemów hydraulicznych. Jest to bardzo ważny czynnik bezpośrednio wpływający na pracochłonność pracy i czas potrzebny na jej ukończenie.
  • Indeks głębokości paska zależy od średnicy użytych elementów. Jeśli wskaźnik ten wynosi mniej niż 50 centymetrów, można odjąć 0,3 metra od wartości głębokości przemarznięcia lub więcej niż 50 centymetrów, a następnie 0,5 metra. Oznacza to, że przy wskaźniku 1,5 metra komunikacji można umieścić średnicę 110 mm na wgłębieniu o długości 1,2 metra.

Wskazówka! Jeśli komunikacja na odpowiednią głębokość jest niemożliwa lub bardzo trudna, możesz użyć specjalnej izolacji rur, która zapobiegnie zamarzaniu i znacząco uprości pracę. W niektórych sytuacjach jest to jedyne odpowiednie rozwiązanie.

W sprzedaży można znaleźć gotowe elementy izolacyjne o różnych średnicach, za pomocą których można skutecznie zaizolować własnymi rękami

Funkcje terenu

Jeśli witryna ma różnice wysokości, ważne jest przestrzeganie kilku ważnych zasad:

  • Najprostszą opcją do obliczenia głębokości jest określenie najniższej sekcji i niemożliwe jest wykonanie obliczeń od tego punktu, ponieważ krople są niepożądane, w żadnym wypadku nie można wykopać schodkowego wykopu, ponieważ nachylenie musi być jednakowe wzdłuż całej długości linii.

Zwróć uwagę! Zbyt duże, jak również zbyt małe, obciążenie wpływa niekorzystnie na działanie systemu i prowadzi do przyspieszonego tworzenia się płytki nazębnej na wewnętrznych ścianach rur, co znacznie zwiększa ryzyko zablokowania.

  • Ze względu na złożoność pracy spowodowaną dużym spadkiem wysokości lub innymi czynnikami, możliwe jest ocieplenie części układu, która będzie bliżej powierzchni niż powinna, oraz ułożenie pozostałych sekcji bez użycia elementów izolacyjnych.
  • Bardzo ważne jest zapewnienie wysokiej jakości zamocowania każdego elementu tak, aby po zaśnięciu rury nie wygięły się, ponieważ w takich przypadkach istnieje duże prawdopodobieństwo wycieku.

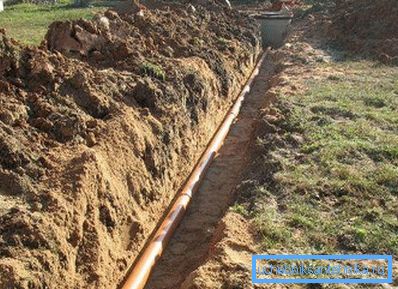

Na zdjęciu: im mniej zakrętów podczas układania, tym bardziej niezawodny system

Schemat głębokości kładzenia jest bardzo ważny na etapie przygotowawczym - kanalizacja w prywatnym domu nie jest skomplikowana, więc nie jest trudno stworzyć projekt, a opisane powyżej czynniki będą stanowiły rodzaj instrukcji.

Cechy pracy

Jeśli zdecydowałeś, jak głęboko zakopać rurę kanalizacyjną, możesz zabrać się do pracy:

  • Wykop jest wykopany o 15-20 cm głębiej niż jest to wymagane. Jest to konieczne, aby wykonać poduszkę piasku-żwiru, którą należy ostrożnie ubić.

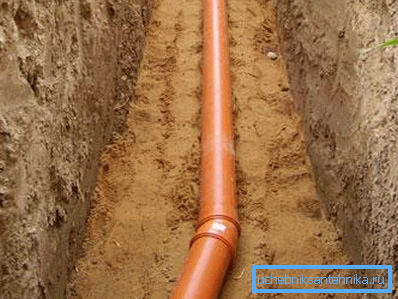

Poduszka z piaskiem powinna być ostrożnie ubita
  • Następny jest proces układania, powinien rozpocząć się od założenia domu. Ważne jest, aby głębokość układania rury kanalizacyjnej była również przewidziana dla wymaganego nachylenia, dla rur o średnicy od 100 do 200 mm, wskaźnik ten wynosi 2 cm na metr, czyli różnica wysokości o 10 metrów powinna wynosić 20 cm.
  • Aby zapewnić najniższe ciśnienie na rurach, należy wykopać wąskie wykopy, można również zainstalować drewniane rozpórki na rurze co metr, aby zmniejszyć ciśnienie.
  • Aby zapewnić maksymalną szczelność połączeń można dodatkowo wzmocnić, stosując silikonowe uszczelnienie, po utwardzeniu stworzy nieodwracalną barierę dla wilgoci.
  • Po montażu należy sprawdzić szczelność systemu, najłatwiejszym rozwiązaniem jest napełnienie go wodą.
  • Ostatni etap - zasypianie komunikacji.

Głębokość kanalizacji deszczowej może być mniejsza, ponieważ w zimie rury są puste, a szron nie jest straszny. Ważne jest jednak, aby system nie gromadził wody podczas opadów.

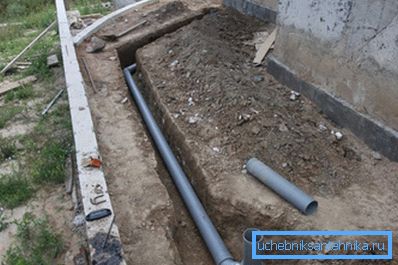

Pod warunkiem wysokiej jakości spływu, system kanalizacji deszczowej nie wymaga dużego pogłębienia

Wniosek

Jak widać, głębokość systemu kanalizacyjnego jest bardzo ważna, w przeciwnym razie szron może po prostu zatrzymać system (patrz również artykuł Szamba do kanalizacji jest kluczowym elementem autonomicznego systemu kanalizacyjnego).

Film w tym artykule opisze kilka istotnych niuansów dotyczących tematu omawianego w artykule.
