Jak buduje się rury kanalizacyjne

Wydajność systemów kanalizacyjnych w budynkach mieszkalnych zależy od ścisłego przestrzegania wymogów regulacyjnych i niektórych zasad dotyczących ich wyposażenia. Zaniedbanie ich wyraźnego utrzymania lub popełnienia błędów może negatywnie wpłynąć na codzienne działanie autostrad grawitacyjnych. Aby tego uniknąć, powiemy Ci, jak prawidłowo układać rury kanalizacyjne własnymi rękami.

Informacje ogólne

Niezależna budowa infrastruktury kanalizacyjnej wymaga szczegółowego zapoznania się z wiedzą teoretyczną, która będzie potrzebna przy wykonywaniu prac instalacyjnych w tym obszarze. Przede wszystkim należy zrozumieć, że istnieje gradacja w sieciach wewnętrznych i zewnętrznych.

Każdy z tych typów ma własne produkty rurowe wykonane z różnych materiałów i o różnych średnicach. Połączenie dysz liniowych i łączników do łączenia rur, które służą jako odprowadzanie ścieków, musi być wykonywane z pewną zręcznością, przy skrupulatnym utrzymaniu kąta nachylenia.

Główną cechą zewnętrznego systemu kanalizacyjnego jest to, że pasuje on do gleby sąsiadującej z budynkami. W tym przypadku do rurociągów grawitacyjnych stosuje się dwie metody instalacji:

Wskazówka: aby zaoszczędzić na improwizowanych tacach można układać za pomocą czerwonej cegły.

Obliczanie głębokości linii kanalizacyjnych

Przed podjęciem decyzji, jaka będzie głębokość rury kanalizacyjnej w podłożu, należy wziąć pod uwagę kilka czynników.

Wśród nich wyróżnia się:

1. Stopień zamrożenia gleby dla tej strefy klimatycznej.
2. Parametry techniczne (wytrzymałość, podatność na odkształcenia) materiałów, z których wykonane są rury.
3. Uwzględnienie obciążeń dynamicznych i statycznych w lokalizacji rurociągów (jezdnie, możliwe konstrukcje).
4. Punkt końcowy skonstruowanego systemu kanalizacyjnego: wejście do centralnego kolektora lub szyjki pojedynczego szamba.

Wynika z tego, że podstawowym kryterium dla określenia poziomu, przy którym ścieki będą rozładowywane, jest wskaźnik zamarzania gleby.

Wskazówka: informacje na ten temat można uzyskać z wyspecjalizowanych katalogów, które komentują te wartości dla różnych sieci komunikacyjnych.

Biorąc pod uwagę strefę klimatyczną, nie można zignorować cech terenu, które są pod jurysdykcją geologii inżynierskiej. W szczególności na bezproblemowe działanie rur kanalizacyjnych ma wpływ racjonalne przestrzeganie wytrzymałości produktów (odporność na ugięcia na prostych odcinkach) i jakościowe właściwości gleby.

Maksymalna dopuszczalna głębokość w glebach suchych wynosi 8 m, a dla gruntów o zwiększonej absorpcji wody liczba ta spada do 6 m.

Sztywne ramy dla głębokości układania zewnętrznych sieci kanalizacyjnych nie są przewidziane w SNiP, ponieważ nie można przewidzieć z góry, na jakim poziomie nowy rurociąg połączony będzie z kolektorem. W końcu nikt celowo nie obniży rur, jeśli jednocześnie przejdą one znacznie poniżej centralnego kolektora lub wlotu szamba.

Zasadniczo nachylenie krytyczne jest obliczane na podstawie amplitudy poziomów, biorąc pod uwagę odległość od kolektora (szambo) do struktury, z której odbywa się drenaż ścieków.

Rozmieszczenie poszczególnych ścieków koniecznie należy rozpocząć od zanurzenia w szlamie glebowym. Obciążenie systemu będzie w dużym stopniu zależało od głębokości, na jakiej zostaną zakopane jego wody gruntowe.

Jeżeli ta głębokość nie odpowiada mrozom typowym dla zbiegów zim w regionie, stosuje się izolację rurociągu. Ocieplenie wykonywane jest przez materiały budowlane lub specjalne pokrycia z pianki polietylenowej o różnej grubości.

Jako opcję stosuje się elektryczny kabel grzejny, za pomocą którego powierzchnie ekstremalne do zamrożenia są nawijane spiralnie. Łączy się w niskich temperaturach i zapewnia zwykły tryb pracy.

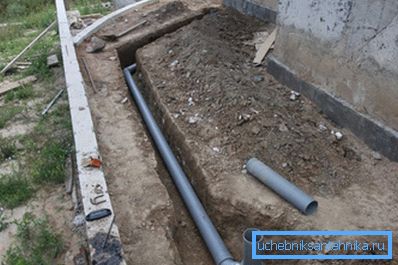

Cechy układu zewnętrznych rurociągów kanalizacyjnych

Poniżej przedstawiono wskazówki, które pomogą Ci uniknąć poważnych błędów:

1. Układanie rur poprzedza oczyszczalnia ścieków.
2. Głębokość rowów powinna zapewniać optymalne nachylenie, które ułatwi gładkie odprowadzanie ścieków.
3. Obowiązkowa obecność pościeli amortyzacyjnej na dnie rowów. Szczególną uwagę zwraca się na miejsca, w których odbywa się łączenie rur.
4. W miejscach podłączenia kilku rur odgałęźnych lub na ostrych zakrętach magistrali odprowadzającej zaleca się wyposażenie odwiertów inspekcyjnych.

1. Ścisłe przestrzeganie kierunku dzwonienia metodą łączenia rur (gniazdo zawsze znajduje się na przeciwległym końcu rury od szamba).
2. Wypełnianie wykopów wykonuje się najpierw za pomocą mieszanki piasku, a następnie z całkowitą masą gleby. Konieczne jest wykluczenie ubijania w środku rury, aby zapobiec ugięciu w ziemi i zwiększyć zatory.

Mocowanie z paskami i rurami

1. Kąt nachylenia rurociągów kanalizacyjnych uwzględnia średnicę rury i empirycznie uzyskaną prędkość charakterystyczną dla wyładowań grawitacyjnych. Wskazane jest, aby wycofana płynna masa była przesuwana z prędkością 0,7-1 m / s. Z tego wynika, że ​​w przypadku rur o przekroju poprzecznym 50 mm korzystne jest nachylenie 3 cm na metr liniowy, a dla O110 mm tylko 2 cm jest wystarczające w tym samym przekroju.
2. Krajowe sieci kanalizacyjne, zarówno w pozycji pionowej, gdy wyposaża się piony w wielopiętrowe budynki mieszkalne, jak i w poziome umieszczenie wymagają przymocowania do ścian. W tym celu stosuje się zaciski metalowe i plastikowe o różnych konfiguracjach.

Odległość łączników od jednego do drugiego przy położeniu poziomym powinna być w przybliżeniu równa średnicy rury zwiększonej dziesięciokrotnie. Jeśli jest to rura O50 mm, odległość pomiędzy łącznikami wynosi 0,5 m.

1. Rury kanałowe wymagają zamocowania w odległości 1-1,3 m. Aby zrównoważyć dyskomfort powodowany przez odgłosy spustów, stosowane są osłony dźwiękochłonne i gumowe mankiety na zaciskach.

Wniosek

Urządzenie kanalizacyjne usuwa trudną i odpowiedzialną decyzję, która powinna uwzględniać szereg czynników. Sposób dokonywania wstępnych obliczeń zależeć będzie od całej struktury, a także od dalszej eksploatacji. Układanie rur kanalizacyjnych poza domem może odbywać się w sposób otwarty i zamknięty. Film w tym artykule pomoże ci znaleźć dodatkowe informacje na ten temat.
