Jak obliczyć drenaż na stronie

Jak wiadomo, przed rozpoczęciem prac budowlanych należy sporządzić plan i obliczyć parametry całej konstrukcji. Tylko przy prawidłowych obliczeniach zbudowana struktura będzie działać w 100%. W tym artykule omówimy sposób obliczania drenażu na budowie przed rozpoczęciem budowy.

Wybór drenażu i jego schemat

Faktem jest, że istnieją dwa rodzaje drenażu: powierzchowne i głębokie. Przed obliczeniem zdecyduj, jaki rodzaj drenażu zbudujesz.

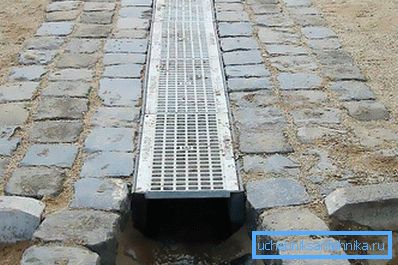

• Odprowadzanie powierzchniowe służy do zbierania deszczu i topienia wody. Dlatego, jeśli taki system jest dla Ciebie wystarczający, przystąp do narysowania układu zrzutów zrzutowych i studni poboru wody. Rynny powinny być rozmieszczone wokół obwodu miejsca, w którym ścieki mają być zbierane ze stałych powierzchni: torów asfaltowych, platform i spustów z dachu budynku. Nachylenie rynien oblicza się tak, jak przy układaniu ścieków - 2 cm na 1 m długości. Po narysowaniu schematu odwadniania i obliczeniu nachylenia, przystąp do budowy.

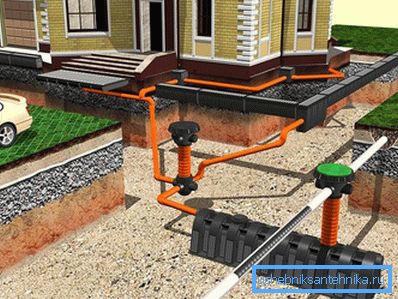

• Odwadnianie głębokościowe ma na celu odprowadzanie z terytorium nie tylko wody deszczowej i roztopionej, ale również trwale występującej na niewielkiej głębokości wód gruntowych. Jeśli nie jest możliwe odprowadzenie wody deszczowej poza teren, wówczas rynny z dachów domów można przyciąć do głębokiego drenażu. Zaczynając od wykresu drenażu, rozważ ten niuans. Obliczanie tego typu konstrukcji jest znacznie bardziej skomplikowane. Rura spustowa powinna przebiegać wzdłuż całego obwodu budynków, ale nie bliżej niż 3 m od ściany. Jak rozumiesz, celem głębokiego drenażu jest przechwytywanie wszystkich wód podziemnych i zapobieganie ich przenikaniu do piwnicy domu.

Tak więc przy obliczaniu odwadniania powierzchni wszystko jest jasne, ale bardziej szczegółowo rozważymy obliczenia głębokiego odwadniania.

Obliczanie głębokości odwadniania

Po narysowaniu układu głębokiego drenażu należy przejść do ważniejszych obliczeń. Obliczenia drenażu muszą obejmować prawidłową głębokość jego instalacji.

1. Pierwszym czynnikiem wpływającym na głębokość układania drenażu jest głębokość zamarzania gleby. Jak pan rozumie, jeśli drenaż zamarza w zimie, to podczas wiosennego roztopu nie będzie w stanie zbierać roztopionej wody i odwrócić ich od budynku. Rury odwadniające odwodnione lodem będą się topić przez bardzo długi czas, co zmniejszy funkcjonalność drenażu do zera. Weź pod uwagę fakt, że pokrywa śnieżna działa jak grzejnik. Tak więc, obliczając głębokość układania rur, bierzemy głębokość zamarzania gleby (dla każdego regionu jest inna) i odejmujemy od niej: dla średnicy rury do 500 mm - 300 mm, dla rury od 500 mm i powyżej - 500 mm. Na przykład głębokość zamrożenia wynosi 1500 mm. Rura spustowa zostanie ułożona o średnicy 200 mm. Wykonaj obliczenia: 1500 - 300 = 1200. Będzie to głębokość drenażu.

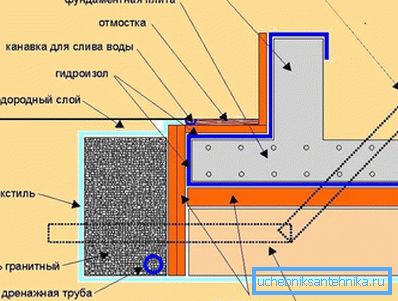

2. Drugim czynnikiem wpływającym na głębokość odwadniania jest głębokość fundamentu budynku. W tych obliczeniach nic nie było skomplikowane. Głębokość fundamentu jest pobierana, a dolna poduszka dodaje 500 mm. Taka głębokość jest obliczana dla przechwytywania wód gruntowych podczas powodzi wiosennych.

Tutaj, na podstawie tych dwóch obliczeń, przyjmuje się największą wartość, która wskazuje głębokość instalacji odwadniającej.

Obliczanie nachylenia drenażu

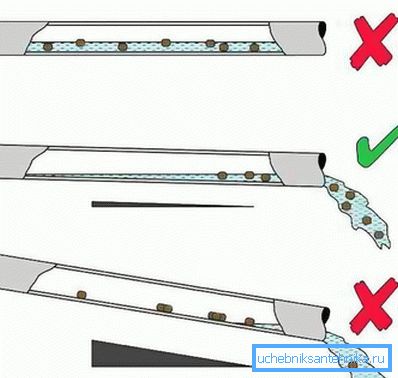

Obliczono miejsce, w którym nastąpi drenaż i głębokość jego instalacji. Aby jednak poprawnie działał, rura musi leżeć pod pewnym kątem od punktu szczytowego w kierunku wylotu. Nachylenie oblicza się w taki sam sposób, jak w przypadku drenażu powierzchniowego i ścieków 1-2 cm na 1 m liniowy. Aby poprawnie obliczyć nachylenie całej autostrady, możesz wykonać kilka obliczeń:

1. Z najwyższego punktu drenażu (zwykle znajduje się on na rogu budynku) zmierz długość wykopanych wzdłuż 2 rowów, które zbiegają się w rogu boków budynku. Na przykład rów 9 metrów.
2. Podsumuj je, a otrzymasz całkowitą długość wykopu - 18 m. Zmierz odległość od budynku do najniższego punktu odpływu, który jest zlewnią.
3. Na przykład niech to będzie 10 m. Sumuj dwie liczby: 18 + 10 = 28.
4. Całkowita odległość od szczytu do najniższego punktu odpływu wynosi 28 m.
5. Jeżeli do obliczenia różnicy między dwoma punktami, przyjmuje się 1% odległości, to jest 0,28 m. Innymi słowy, różnica w położeniu górnego punktu drenażu i dolnego punktu odpływu wyniesie 28 cm.

Na podstawie tych obliczeń postępuj zgodnie z nachyleniem drenażu.

Dobra lokalizacja

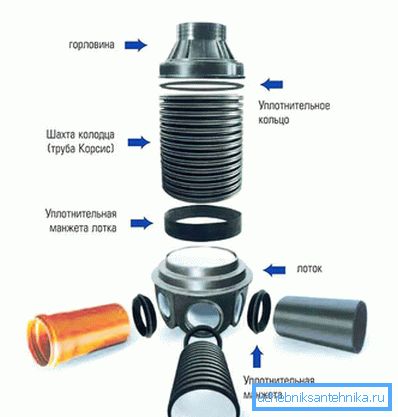

Aby wykonać konserwację drenażu, należy wykonać odwierty inspekcyjne. Dlatego obliczając schemat głębokiego odwadniania, obliczyć wymaganą liczbę studzienek i ich lokalizację.

Studnia odwadniająca powinna znajdować się na zakręcie, ale nie dalej niż 20 metrów od skrętu spustu i na płaskim odcinku - co 30-40 metrów. Umieścić zlewnię w najniższym punkcie, biorąc pod uwagę dogodne odprowadzanie wody do wąwozu lub wypompowanie za pomocą pompy odwadniającej.

Po prawidłowym wykonaniu wszystkich obliczeń dotyczących budowy systemu odwadniającego, możesz być pewny jego jakości i trwałości.

Wideo

Zobacz, jak prawidłowo opróżnić fundament i witrynę:
