Kanalizacja: klasyfikacja, rozwiązania techniczne, użyte

07-05-2018
Ścieki zewnętrzne

Kiedy powstał pierwszy system kanalizacyjny? Jakimi znakami klasyfikowane są te systemy? Z czego są zrobione? W tym artykule musimy znaleźć odpowiedzi na te i kilka innych pytań.

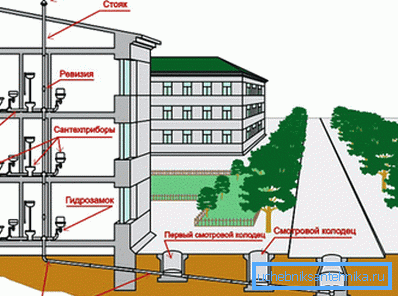

Działka kanalizacji miejskiej.

Historia

Zacznijmy od krótkiego przeglądu historycznego.

Najstarszy znany system odprowadzania ścieków poza miastem odkryto podczas wykopalisk w indyjskim mieście Mohenjo-Daro, zbudowanym ponad 4600 lat temu.

Drugim najstarszym projektem jest Big Cesspool w starożytnym Rzymie, zbudowany na przełomie VII i VI wieku pne. Skala konstrukcji jest imponująca: kanał, który pełnił rolę kolektora, ma wysokość ponad czterech metrów i szerokości trzech metrów.

Co ciekawe: kanalizacja zbudowana ponad trzy tysiące lat temu nie została zachowana do naszych czasów. Służy do przekazywania wody deszczowej do dnia dzisiejszego.

Mniej więcej w tym samym czasie budowa kanalizacji datowana jest na 200 tysięczne chińskie miasto Linzi, które było ogromne na tamte czasy.

A co z oświeconą Europą? Niestety, nie ma się czym chwalić: aż do XVIII wieku ścieki po prostu wylewały się na ulicę lub, co najlepsze, do nieszczelnych dołów, zanieczyszczając wody gruntowe. Rezultatem były dość naturalne epidemie, w niektórych latach koszenie do jednej trzeciej populacji.

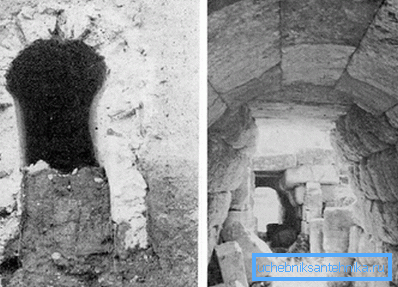

Podziemne kanały w starożytności w Atenach i Eretria.

Klasyfikacja

Jakie rodzaje systemów kanalizacyjnych można odróżnić w naszych czasach?

Klasyfikacja jest możliwa z kilku powodów.

Lokalizacja, funkcjonalność

  • Ścieki domowe zbierają ścieki bytowe i przemysłowe wewnątrz budynku mieszkalnego, budynków przemysłowych, magazynów itp. i transportuje je dalej.
  • Outdoor transportuje ścieki z budynków do oczyszczalni ścieków.
  • Wreszcie, oczyszczalnia ścieków sama zamienia zanieczyszczone ścieki w nieszkodliwe odpady stałe, szlam (często stosowany jako nawóz) i oczyszczoną wodę, która może być odprowadzana do dowolnego akwenu wodnego lub po prostu na relief.

Rodzaj ścieków

Skład ścieków i ich pochodzenie mogą się również różnić.

Jakie opcje są możliwe?

  • Gospodarstwo domowe (fekalia i gospodarstwo domowe). To w rzeczywistości łączy się w toalety, wanny i zlewozmywaki w budynkach mieszkalnych.
  • Przemysł - odpady płynne.
  • Wreszcie zawartość kanalizacji burzowej to deszcz i woda.

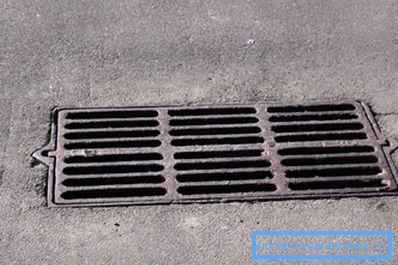

Odbiór drenażu.

Uwaga: w większości przypadków odpływy burzowe nie wymagają czyszczenia i są odprowadzane do dowolnego lokalnego zbiornika wodnego. Wyjątkiem są ścieki wpływające do systemu wód burzowych z terytorium przedsiębiorstw, dworców autobusowych, stacji benzynowych i innych silnie zanieczyszczonych obszarów.

Autonomia

Gospodarstw domowych i, rzadziej, przemysłowych systemów gospodarki odpadami można podzielić na jeszcze jedną podstawę:

  • Scentralizowane jednoczasowe dreny dużej liczby subskrybentów;
  • Autonomiczne systemy kanalizacyjne są zorientowane na jednego użytkownika. Muszą zapewnić nie tylko transport, ale także wykorzystanie produktów działalności gospodarczej.

Co ciekawe: najbardziej efektywne autonomiczne systemy kanalizacyjne, w tym stacje głębokiego oczyszczania biologicznego, pozwalają na usunięcie do 98% zanieczyszczeń, co pozwala zrzucić uzdatnioną wodę na powierzchnię ziemi lub wykorzystać ją do nawadniania.

Głowa i dryf

W większości sieci kanalizacyjnych miast - samorozlewnych: są one układane z ciągłym odchyleniem w kierunku oczyszczalni ścieków. Niestety, nie wszędzie ulga umożliwia zapewnienie odpowiedniego nachylenia: w pagórkowatym terenie transport ścieków jest w całości lub w części zapewniany przez pompy kałowe.

Odpowiedni schemat nazywa się ciśnieniem.

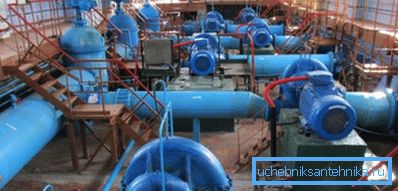

Przepompownia ścieków.

Interakcja systemów burzowych i domowych

Miasto lub wieś to terytorium, w którym konieczne jest rozwiązanie problemu wycofania zarówno kanalizacji domowej, jak i burzowej. Schemat wycofania można wdrożyć na trzy sposoby.

Imię Opis Aplikacja
Często Odpływy krajowe i burzowe łączą się we wspólną sieć Wspólna kanalizacja przynosi zyski przede wszystkim w małych miejscowościach. Sieć odwadniająca jest ogólnie znacznie prostsza; jednak jego wydajność musi być znacznie wyższa niż jest to konieczne do usuwania ścieków bytowych.
Oddzielne Odprowadzenia domowe i burzowe są zbierane i usuwane osobno. Schemat jest typowy dla wszystkich dużych miast.
Częściowe Ścieki domowe i burzowe są zbierane przez różne sieci, ale łączą się we wspólnym kolektorze Rozwiązanie dla obszarów o wysokim poziomie zanieczyszczeń. Stosuje się go tam, gdzie trzeba oczyścić wodę deszczową i stopioną.
Jeden z możliwych systemów częściowo oddzielnych.

Elementy i materiały

Zapoznajmy się z głównymi elementami kanalizacji i materiałami użytymi do ich wytworzenia.

Grzebień

Ścieki wewnętrzne. Otrzymała nazwę za kształt charakterystyczny dla zwartych apartamentów z przyległą aranżacją łazienki i kuchni: trzy krany (do umywalki, wanny i zlewu) tworzą coś, co przypominało grzebień.

Obowiązujące materiały:

  1. Do 70-80 lat ubiegłego wieku - żeliwo. Aby uszczelnić połączenia kielichowe, użyty został kabol (impregnowany olejem lub impregnowany żywicą pakuły) i, rzadziej, stopiony siarka.

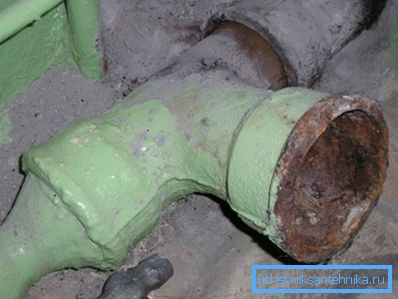

Demontaż grzebienia z żeliwa.

Uwaga: demontaż szarych stawów wymaga ich ogrzania za pomocą lampy lutowniczej lub suszarki do włosów. Wykonując tę ​​pracę własnymi rękami, nie zapomnij o ochronie narządów oddechowych: parowanie jest tak korozyjne, że może powodować skurcz dróg oddechowych.

  1. W ciągu następnych 20 lat masowo używano monolitycznych plastikowych plastrów. Połączono je z żeliwnymi trójnikami i szczelnie zamknięto cały kabin.
  2. Wreszcie, teraz łączone są konstrukcje z polichlorku winylu i polipropylenu z gumowymi uszczelkami.

Riser

Pionowa rura łącząca grzebienie kilku mieszkań. Otwiera się na dach, zapewniając w ten sposób wentylację.

Zgodnie z obecnym SNiP jest on obowiązkowo dostarczany z kilkoma zmianami (otwory do czyszczenia):

  • Na parterze i / lub w piwnicy;
  • Na najwyższym piętrze budynku;
  • O wysokości powyżej 5 - co trzy piętra.

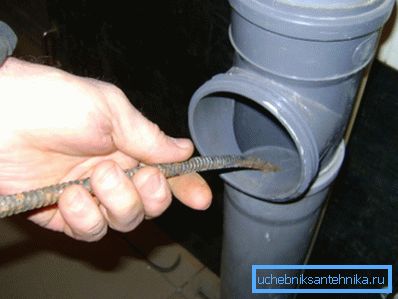

Na zdjęciu - wyczyszczenie pionu poprzez zmianę.

Istnieją zespoły dzwonowatych rur z tworzywa sztucznego w kształcie dzwonu i, rzadko, z żeliwa.

Przydatne: nowoczesne rury żeliwne są coraz częściej wyposażone w takie same gumowe uszczelki, jak plastikowe. To nieco upraszcza instalację, ale nie zwiększa popularności żeliwa: solidna masa i trzykrotnie wyższa cena powodują, że jest to wątpliwy zakup.

Lezhnevka

Pozioma gałąź, łącząca kilka pionów i kończąca się wydaniem studni. Jest wyposażony w rewizje lub czyszczenie na zakrętach; ułożone ze stałym nachyleniem, które jest określone przez średnicę rury:

Średnica, mm Nachylenie, cm / m
110 2
150 1
200 0,8

Materiały są takie same jak w przypadku pionów. Nuance: podczas zawieszania rur z tworzyw sztucznych maksymalny odstęp między wieszakami nie powinien przekraczać 10 średnic. Instrukcja związana jest z faktem, że przy dużych rozpiętościach plastik jest w stanie ugiąć się pod własnym ciężarem, tworząc przeciw-zbocza.

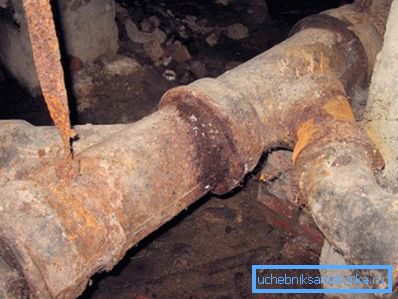

Żeliwny piec w domu z lat 70.

Cóż

Wells dostarczył wszystkie zewnętrzne ścieki. Cel - okresowa rewizja i usuwanie zatarć.

Zainstalowane są studnie inspekcyjne:

  1. Na prostych odcinkach kanalizacji w przyrostach wprost proporcjonalnych do średnicy rury.
  2. Na wszystkich rogach.
  3. Na połączeniach dwóch lub więcej gałęzi.

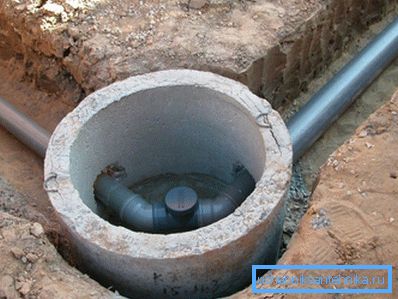

Rotary well.

Ponadto, odwiert może kompensować nadmierne nachylenie reliefu.

Tradycyjnym materiałem na ściany studni jest cegła; Obecnie w budowie studni masywnie wykorzystywane są żelbetowe pierścienie. W pełni uszczelnione konstrukcje z polietylenu i polipropylenu zyskują na popularności.

Kolekcjoner

Mówiąc najprościej, jest to wielka rura, która łączy sieci ulic i placów w drodze do oczyszczalni. Średnica - od 600 do 2400 lub więcej milimetrów. Materiały - cegły, żelbetowe pierścienie, żelbetowe monolityczne, rury z polietylenu.

Warunki użytkowania

Zasady korzystania z domowych systemów kanalizacyjnych są w zasadzie dość oczywiste:

  • Nie można ich używać do recyklingu nierozpuszczalnych i stałych odpadów;

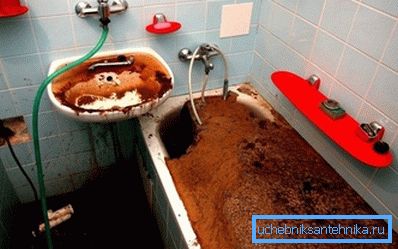

Konsekwencje blokady na pierwszym piętrze budynku mieszkalnego.
  • Zabronione jest odprowadzanie do systemu odpadów toksycznych, lotnych i łatwopalnych substancji;
  • Nie zaleca się zrzucania dużych ilości gorącej wody o temperaturze 80 ° C i wyższej (w szczególności, gdy spłukiwane są systemy grzewcze). Miejscowe przegrzanie może prowadzić do utraty szczelności połączeń i deformacji plastikowych rur.

Wniosek

Mamy nadzieję, że materiały oferowane czytelnikowi będą przydatne.

Dodatkowe informacje na temat rozmieszczenia kanalizacji można znaleźć w wideo w tym artykule.

Sukcesy!
