Metody instalacji studni

01-01-2018
Ścieki zewnętrzne

Studnie wodne według SNiP to konstrukcje podziemne, których zadaniem jest instalowanie w nich urządzeń do zaopatrzenia w wodę. Mogą to być zawory, zawory, urządzenia pomiarowe, zawory odcinające itp. Projekty te mogą mieć kształt prostokątny lub zaokrąglony.

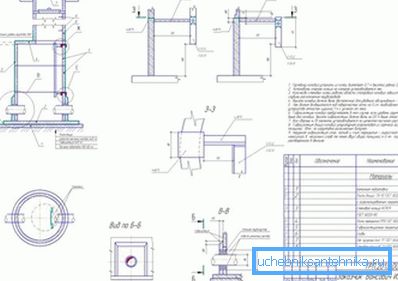

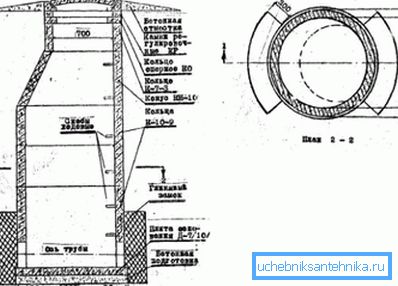

Na zdjęciu schemat budowy o pożądanym rozmiarze.

Przepisy ogólne

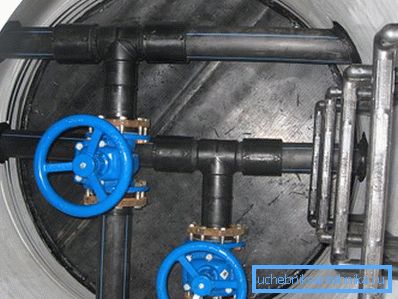

Urządzenia te są potrzebne do zainstalowania w nich różnego sprzętu.

Wymagania dotyczące instalacji zewnętrznych części komunikacji inżynierskiej zawarte są w SNiP nr 2.04.0 / 84.

Ogólnie rzecz biorąc, wygląd studni wodnej wygląda tak.

  1. Jego wysokość od poziomu drenażu do pokrywy powinna wynosić co najmniej 150 cm.
  2. W przypadku sieci o przekroju do 400 mm minimalna szczelina od ściany konstrukcji do rury powinna wynosić 30 cm. Dla odcinków 500/600 mm - to jest 50 cm, a średnica systemu większa niż 600 mm - 70 cm.
  3. Kołnierze rurowe o przekroju do 40 cm powinny znajdować się co najmniej 0,3 m od ścian. Jeśli średnica jest większa niż 40 cm, różnica zwiększa się do 0,5 m.

Zwróć uwagę! Ta instrukcja poprawia wygodę instalacji. Jeśli rozmiar kołnierza jest duży, do zamocowania używa się grubych śrub, które często trzeba dokręcać za pomocą długiej dźwigni.

Projektowanie studni żelbetowych.
  1. Odstęp od końca gniazda, skierowany do ściany, o przekroju do 30 cm powinien wynosić 40 cm, dla średnicy większej niż ta -0,5 m.
  2. Górna część wysuwanych trzpieni kołków musi być oddzielona od wszystkich powierzchni o długości 30 cm. Kierownica z nieruchomym typem pręta wymaga 50 cm wolnej przestrzeni.

Od dna rury do poziomu pościeli powinno być:

  • z ich przekrojem do 40 cm - 25 centymetrów;
  • o średnicy 50 / 60-30;
  • o przekroju większym niż 60-35.

Zwróć uwagę! Aby przeniknąć do studni, pożądane jest wyposażenie jej ściany w własne stalowe lub żeliwne wsporniki. Jeśli tego nie zrobisz, możesz użyć drabiny lub drabiny.

Pokrywy studzienek do studni wody i kanalizacji nie muszą być izolowane. Elementy izolowane stosuje się, jeżeli istnieją uzasadnienia techniczne. Na przykład w obszarze surowe zimy.

Konstrukcje żelbetowe

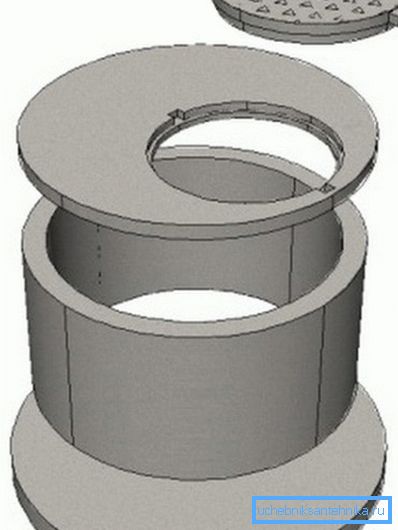

Urządzenie jest studnią żelbetową.

Najczęściej stosowane prefabrykowane studnie fabryczne z betonu zbrojonego.

Co składa się na taką studnię

Urządzenie szybu wodnego z betonowych pierścieni jest następujące:

  • płyta drogowa;
  • pierścień jest komplementarny;
  • szyja;
  • płyta podłogowa;
  • pierścień ścienny;
  • klapa z pokrywą;
  • dolna płyta.

Wymiary pierścieni szybów wodnych podano w tabeli.

Oznakowanie produktu Wymiary w mm Waga w kg Koszt
Wysokość Grubość ściany Int. średnica
COP / 7/1 100 80 700 46 340
COP / 7 / 1,5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
KS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16,100
KO / 6 70 120 580 60 390

Konstrukcja montażowa

Odwierty żelbetowe są najczęściej montowane w budynkach mieszkalnych. Do ich własnych domów są również używane. Jednak w większości przypadków prywatni właściciele wypełniają monolityczne struktury kwadratowe lub prostokątne (wymagają prostszych szalunków niż w przypadku okrągłych odpowiedników). Organizacje budowlane stosują bardziej wyrafinowane metody, korzystając z gotowych pierścieni fabrycznych.

W dalszej części krótko o tym, w jaki sposób samodzielna instalacja szybów ze zbrojonego betonu.

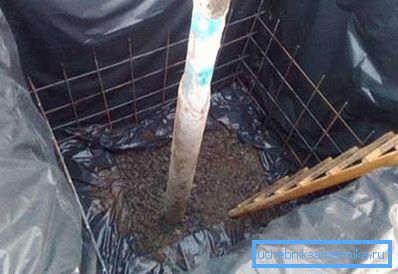

Niezależne ułożenie studni betonowej.
  1. Należy zauważyć, że urządzenie szalunkowe będzie skomplikowane, ponieważ musi mieć otwory na tace sieciowe i wejście.
  2. Najpierw musisz wykopać dół, którego ściany powinny być o 20 cm szersze niż rozmiar przyszłej studni.
  3. Obok dna wykopu należy wylać 20 cm żwiru lub piasku. Ta warstwa będzie stanowić podstawę ścian i służyć jako drenaż.
  4. Ściany wykopu należy przykryć walcowaną hydroizolacją - folią, hydroizolacją, papą. Taka podłoga również nie pozwala na wchłonięcie wody z betonu, co zmniejsza wytrzymałość konstrukcji.
  5. Następnie montuje się ramę wzmacniającą. Może być wykonany z prętów falistych, wiązanych drutem wyżarzanym lub siatką fabryczną.
  6. Następnie wysuwa się szalunek. Materiał może służyć jako odporna na wilgoć sklejka, płyty, płyty OSB, gładkie łupki itp.
  7. Fabryczny beton M-200 lub niezależnie mieszana mieszanina wlewa się do gotowego pudełka w warstwach po 30 cm każdy. Proporcje rozwiązania: 1 udział cementu, 3 udziały piasku kwarcowego i 3 udziały żwiru. Każda z wylanych warstw jest staranowana przez splatanie.
  8. Gdy beton jest całkowicie suchy, na wierzchu umieszczona jest płytka fabryczna z czapką i włazem studzienki.

Ceglane odpowiedniki

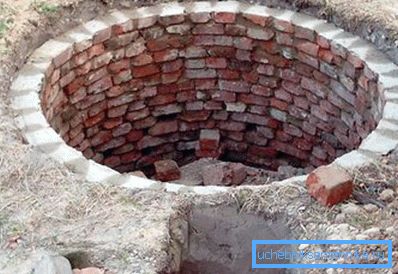

Budowa cegieł.

Urządzenie szybów wodnych z cegły - proces bardziej pracochłonny. Wymiary dołu dla nich powinny być większe niż dla betonowych odpowiedników. Faktem jest, że cegła wymaga zewnętrznej izolacji, która jest wyposażona w kilka warstw ogrzewanego bitumu.

Zwróć uwagę! W takim przypadku konieczne jest układanie tylko z żółtych lub czerwonych cegieł ceramicznych. Krzemian powstaje na bazie wapna i szybko ulega zniszczeniu w środowisku wilgoci.

Umieść materiał na pół cegły. Jego poziome rzędy są powiązane co najmniej 25% długości elementów. Jako spoiwo wykorzystuje mieszaninę cement-piasek w stosunku 1: 3. Grubość połączeń murowych wynosi 1 / 1,5 cm.

Gotowe konstrukcje z tworzyw sztucznych

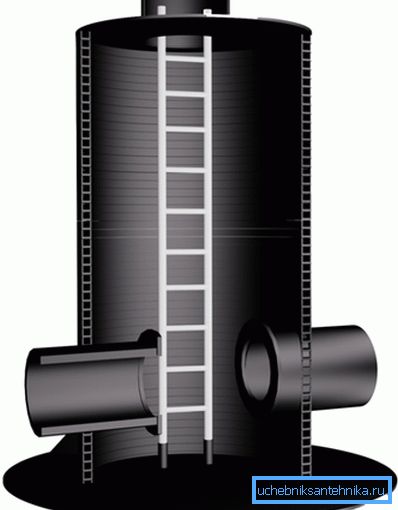

Gotowa konstrukcja z tworzywa sztucznego.
  1. Zakłady z tworzyw sztucznych pozwalają zaoszczędzić wiele czasu.
  2. Konstrukcja studni tego typu składa się z grubej rury falistej wykonanej z PE lub PP. Struktura ma gałęzie na tace i pierścienie uszczelniające.
  3. Aby zwiększyć sztywność konstrukcji, wykonano ją z podwójnie ściankami.

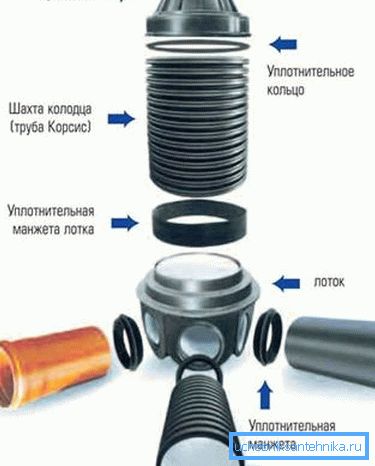

Składany typ wzoru.
  1. Cena plastikowych odwiertów jest dość wysoka - dwumetrowy produkt o przekroju 0,7 m kosztuje 15/17 tysięcy rubli.

Instalacja urządzeń

  1. Kopa się, trochę większa niż sama studnia. 15/20 cm będzie wystarczające.
  2. Poduszka z piaskiem spada.
  3. Następnie struktura jest opuszczana do dołu.
  4. Jeśli konstrukcja ma zatapialną komorę, jest wypełniona betonem. Z tego powodu studnia nie unosi się na mokrej glebie.
  5. Komunikacja i sprzęt są zainstalowane w budynku.
  6. Napełnianie jest wykonywane.

Wniosek

Odwierty do sieci wodociągowej pełnią ważną funkcję. Wyposażono w sprzęt, który reguluje i kontroluje działanie systemu.

Film w tym artykule pomoże Ci zrozumieć jego temat.
