Pierścienie betonowe do ścieków: wybór i wykorzystanie

Żelbetowe odwierty są praktycznymi i całkiem akceptowalnymi cechami wydajności. Są one po prostu złożone z typowych elementów i dzięki tej prostocie te projekty zyskały tak dużą popularność.

W naszym artykule opiszemy, w jaki sposób pierścienie są wytwarzane i oznakowane w celu rozmieszczenia tych otworów, a także opiszemy szczegółowo metodę ich instalacji własnymi rękami.

Prefabrykowane przedmioty

Charakterystyka i cechy produkcji

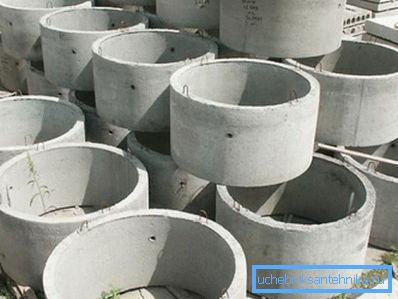

Pierścienie z materiałami betonowymi do ścieków to wyroby sztorcowe, z których wykonane są studnie rewizyjne i inspekcyjne, zapewniające dostęp do rurociągów ułożonych pod ziemią. Również elementy pierścieniowe czasami zbierania szamba komory, studnie do dostarczania wody i innych struktur (patrz także studzienek wyrobach z tworzyw sztucznych: rodzaje i zastosowanie).

Sposób wytwarzania tych części praktycznie nie różni się od technologii odlewania innych bloków betonowych:

• Zgodnie z wymogami GOST jako główny surowiec stosuje się beton klasy nie niższej niż B25. Mrozoodporność produktu powinna wynosić 100 cykli lub więcej, a przenikalność wilgoci jest podejmowana na poziomie klasy W4.
• Stalowe zbrojenie wprowadza się do betonu, aby nadać sztywność części. Wzmocnienie może używać walcowane na gorąco ze stali klasy A-I-A-III, a także specjalnych klasach Al-IIIC lub At-IVc.

Proces produkcji wygląda następująco:

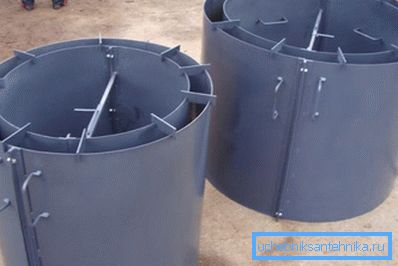

• Szalunek jest ustawiony na wzmocnienie ramy.
• Deskowanie jest wypełnione betonem.
• Materiał poddawany jest zagęszczaniu wibracyjnemu, co przyczynia się do poprawy wytrzymałości mechanicznej i wodoodporności części.
• Następnie następuje pierwotne suszenie produktu, po czym następuje odpędzanie.
• W przyszłości pierścienie mogą być poddawane obróbce w autoklawie gorącą parą, co zapewnia przyspieszenie utwardzania.

Zwróć uwagę! Podobnie jak w przypadku innych produktów z betonu zbrojonego, cena pierścieni autoklawowych jest wyższa, ale mają one długą żywotność i margines bezpieczeństwa.

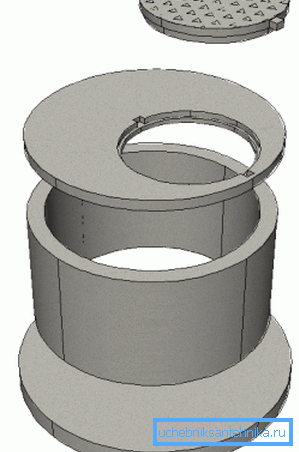

Oprócz pierścieni wykonano również inne części studni kanalizacyjnych za pomocą tej technologii - dna, zamki, pokrywy, dodatkowe elementy itp.

Oznaczenie i główne rozmiary

Jeśli potrzebujesz studzienki ściekowej z betonu prefabrykowanego, to przede wszystkim wybierz odpowiedni rozmiar pierścienia. Aby ułatwić to zadanie, warto zrozumieć oznakowanie takich części.

Zgodnie z przyjętymi przez nas standardami (GOST 23009 i powiązane dokumenty) każdy pierścień jest oznaczony kodem kilku grup liter i cyfr:

• Najpierw podaje się indeks alfabetyczny wskazujący typ produktu, a także wielkość średnicy wewnętrznej w decymetrach. Na przykład KC10 to "pierścień ścienny o średnicy 1 metra".
• Następnie następuje cyfrowy indeks wskazujący wysokość (również w decymetrach).
• Trzecia grupa znaków służy do specjalnych znaków. Na przykład oznaczenie "P" wskazuje, że w produkcji zastosowano beton o niskiej przepuszczalności.

Ponadto oznakowanie może być stosowane do oznaczania części studni:

• Pierścień ścienny - COP.
• Pierścień podtrzymujący - KO.
• Dodatkowy pierścień - CD.
• Dolna lub dolna płyta - pon.
• Płyta podstawowa - oprogramowanie itp.

Poniżej podajemy tabelę, w której wymieniono wymiary i masę najbardziej "działających" części, z których są montowane studnie kanalizacyjne G & B:

Zwróć uwagę! Kompletna nomenklatura jest bardzo obszerna i pozwala na pobranie przedmiotów dla prawie każdego rozmiaru i konfiguracji odwiertu.

Proces samodzielnego montażu

Jeśli zdecydujesz się na konkretne części (nowych lub używanych w - mogą być również stosowane), szamba, szambo lub włazu, konieczne jest zbadanie sposobu instalacji. Na pierwszy rzut oka nie ma tu specjalnych sztuczek, ale początkujący powinni zwracać uwagę na wiele nieoczywistych momentów.

Tak więc instrukcja budowy konstrukcji kanalizacyjnych na podstawie prefabrykowanych pierścieni byłaby:

• Na początek obliczamy potrzebną pojemność, a następnie określamy liczbę i wymiary odpowiednich części.. Zazwyczaj tego rodzaju produkty są używane wyłącznie bez obcinania (zbyt kłopotliwe), ponieważ dokładnie kliknij „do formatu” nabyte dobornye pierścienia o małej wysokości.
• Następnie musisz zdecydować, czy będziemy kopać wykopaliska ręcznie za pomocą narzędzia do wykopów, czy wynająć koparkę.. W drugim przypadku koszty wzrosną o rząd wielkości, ale praca zostanie wykonana znacznie szybciej.

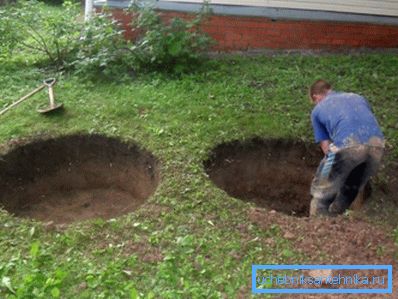

• Gdybyśmy zdecydowali, że poradzimy sobie z łopatami, najpierw wykopimy dół na głębokość jednego pierścienia. Wkładamy część do dołu, a następnie stopniowo zaczynamy ją pogłębiać, obniżając krawędzie z powodu wykopanej gleby.

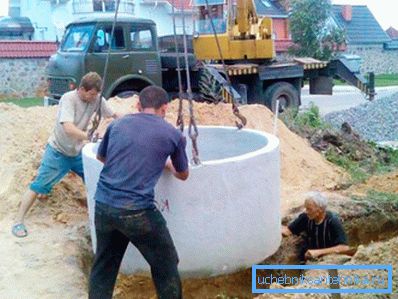

Wskazówka! Lepiej przesuwać pierścienie za pomocą dźwigu samochodowego, ponieważ nawet dwóch lub trzech z nas będzie w stanie poradzić sobie z taką masą. A jeśli spróbujesz rzucić - istnieje ryzyko, że część pęknie.

• Kontynuujemy pracę, zwiększając ścianę instalując nowe pierścienie. Po osiągnięciu żądanej głębokości ostrożnie wypoziomuj dno, które następnie wypełnione jest warstwą żwiru i uszczelnione gliną lub betonem.
• Dostajemy wszystkie niezbędne rury do studni, wykonując otwory w ścianach za pomocą perforatora lub wiertła z diamentową dyszą.

Kolejnym bardzo ważnym etapem jest zapewnienie wodoodporności całej konstrukcji.

W tym celu:

• W szczelinie między ścianami studzienki a betonowymi pierścieniami zasypiamy mieszaniną gliny i piasku. Jeśli pozwala na to wielkość szczeliny, można również obrabiać ściany za pomocą mastyksu na bazie bitumu.

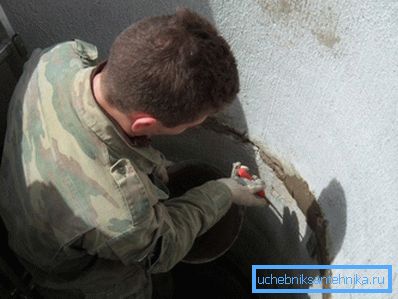

• Wewnątrz starannie uszczelniamy szwy między częściami za pomocą szczeliwa. Ten obwód ochronny będzie musiał być od czasu do czasu aktualizowany.
• Następnie pokrywamy naszą studnię płytą z otworem do montażu włazu. Instalujemy rurę wentylacyjną, jeśli przewiduje to projekt.

 Wniosek

Pierścień RC do ścieków jest bardzo wygodny w użyciu. Mimo znacznej masy pozwalają one na szybki montaż obudowy studni i szamba, a koszt projektu jest całkiem do zaakceptowania.

Jeśli jesteś zainteresowany tymi elementami, zalecamy zapoznanie się z nimi bardziej szczegółowo, oglądając wideo w tym artykule.
