Pompa do zlewu i inne instalacje - cel i funkcje

17-04-2018
Ścieki zewnętrzne

Istnieje szereg wymagań dotyczących instalacji urządzeń sanitarnych i kanalizacyjnych, co często ogranicza układ domu. W szczególności instalacje hydrauliczne powinny znajdować się w pobliżu pionu, a kolana powinny być instalowane pod pewnymi odchyleniami. Jednak rozwiązanie tego problemu pozwoli na pompę do toalety i zlewu, której poświęcony jest ten artykuł.

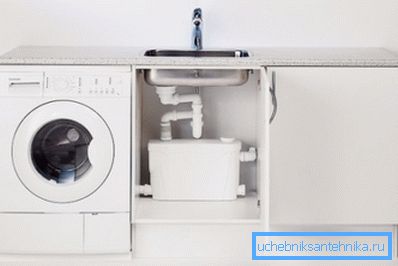

Pompa ściekowa pod zlewem

Informacje ogólne

Pompa ściekowa to małe urządzenie, które zapewnia wymuszony transport ścieków przez rurociąg w domu lub mieszkaniu. W zależności od miejsca docelowego urządzenie jest instalowane pod zlewem lub w pobliżu innych instalacji hydraulicznych.

Instalacja pompy pozwala rozwiązać szereg problemów związanych z organizacją kanalizacji. Jest to szczególnie konieczne w przypadkach, w których trudno jest zapewnić skuteczne działanie systemu przez grawitację.

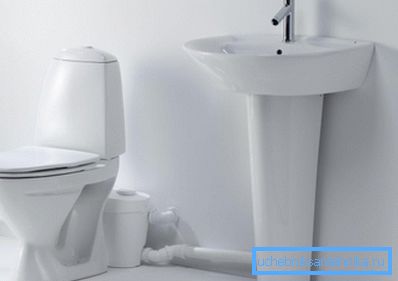

Pompa ściekowa za toaletą

Zalety

Do zalet systemu pomp należą:

  • Urządzenia kruszą wszystkie inkluzje organiczne, które są dostępne jako część drenów. Jednorodna masa jest łatwo transportowana nawet przez rury o małej średnicy, co wyklucza blokowanie występowania blokad (dla urządzeń toaletowych).
  • Pozwól umieścić urządzenia kuchenne w pomieszczeniach znajdujących się poniżej linii kanalizacyjnej. Dzięki temu możliwe jest zorganizowanie kuchni nawet w piwnicy lub piwnicy.
  • Umożliwić instalację hydrauliki w dużej odległości od pionu, gdy nie można wytrzymać wymaganego nachylenia okablowania

Z tych powodów właściciele domów i mieszkań coraz częściej zakładają system kanalizacyjny za pomocą pompy ściekowej.

Wady

Jeśli chodzi o wady korzystania z tego urządzenia, wśród nich są:

  • Niemożliwe jest użycie umywalki lub innej instalacji hydraulicznej w przypadku zaniku zasilania.
  • Mniej więcej raz w roku pompa musi zostać oczyszczona, ponieważ zatka się ją smarem, zaczyna wytwarzać nieprzyjemny zapach, a ponadto zmniejsza przepustowość (dotyczy urządzeń kuchennych).
  • Koszt użytkowania ścieków wzrasta.

Zatem, jeśli nie ma pilnej potrzeby, nie ma sensu stosowanie pompy do odprowadzania wody z zlewu.

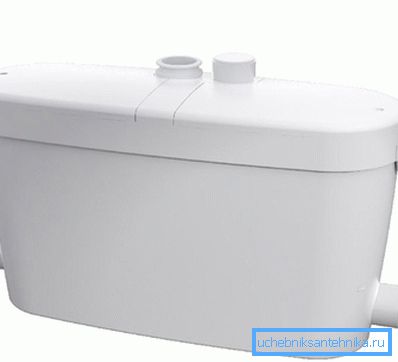

Sanitarna pompa kuchenna

Rodzaje pomp

Wszystkie pompy ściekowe, które są wykorzystywane do celów domowych, różnią się pod względem przeznaczenia:

  • Do miski ustępowej;
  • Do kuchni.

Poniżej przyjrzymy się cechom obu rodzajów agregatów.

Urządzenia kuchenne

Pompy do kuchni występują w dwóch rodzajach:

Do zimnych spustów Obliczono na podstawie temperatury ścieków nieprzekraczającej 50 stopni Celsjusza. Dlatego nie można podłączyć do nich pralki ani zmywarki.
Do gorących drenów W przeciwieństwie do poprzednich urządzeń, mogą pompować ciecz w temperaturze do +75 stopni. To prawda, że ​​urządzenie może krótkotrwale wytrzymać temperatury do 90 stopni.

Pompa pod zlewem w kuchni jest również nazywana sanitarną, ponieważ jest w stanie pompować skażoną wodę, ale nie ma szlifierki. Odpowiednio, dreny nie powinny mieć ciał obcych.

Charakterystyczną cechą takich urządzeń jest to, że mają kilka wlotów, tak że oprócz samego zlewu można dodatkowo podłączyć spust z prysznica lub wanny, a także urządzenia gospodarstwa domowego.

Najczęściej instaluje się je pod zlewem w szafie, jednak w razie potrzeby można je umieścić w innym miejscu. Cechą takich urządzeń, jak już wspomniano powyżej, jest konieczność okresowego czyszczenia.

Na zdjęciu aparat do

Spośród urządzeń kuchennych następujące modele dobrze się sprawdzają:

  • Sololift2 D-2;
  • Grundfos Sololift2 C-3;
  • SFA SaniVite Silence i in.

Koszt tych urządzeń wynosi od 350 do 400 dolarów.

Pompy toaletowe

Urządzenia tego typu przeznaczone są wyłącznie do pracy z odpływami z muszli klozetowej. Są instalowane na podłodze za toaletą w odległości nie większej niż 40 cm.

Zewnętrznie takie urządzenie przypomina plastikową skrzynkę wielkości zbiornika odpływowego. Urządzenie jest podłączone do wylotu toalety i prądu. Podczas spuszczania drenów napełnij pompę, gdzie fekalia i papier toaletowy mielą ostrza, po czym ciecz pod ciśnieniem jest wysyłana do kanału ściekowego.

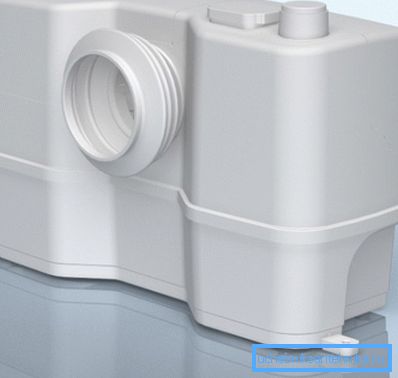

Pompa toaletowa Grundfos

Wskazówka! Kolor szafki można dobrać tak, aby pasował do koloru muszli klozetowej. W takim przypadku urządzenie nie będzie widoczne.

Z reguły takie urządzenia mogą wymuszać pompowanie ścieków do wysokości 10 metrów i w płaszczyźnie poziomej na 100 metrów. Po pompowaniu płynu z pompy do rury ciśnieniowej pułapkę wody w muszli klozetowej napełnia się wodą.

Wśród zalet tych jednostek są:

  • Zapewnić możliwość korzystania z rury tłocznej od pompy o średnicy 18-40 mm. Dzięki temu rurociąg może być ukryty za poszyciem gipsowym lub, na przykład, pod sufitem.
  • Toaleta może być zainstalowana w każdym pomieszczeniu, niezależnie od lokalizacji pionu.

Najwyższej jakości urządzenia pochodzą od francuskiego producenta Grundfos. W zależności od modelu cena ich wynosi od 350 do 450 dolarów amerykańskich.

Zwróć uwagę! Maksymalna temperatura drenów, którą taka pompa może pompować wynosi +35 - +50 stopni Celsjusza. Dlatego nie można wlewać wrzątku do toalety.

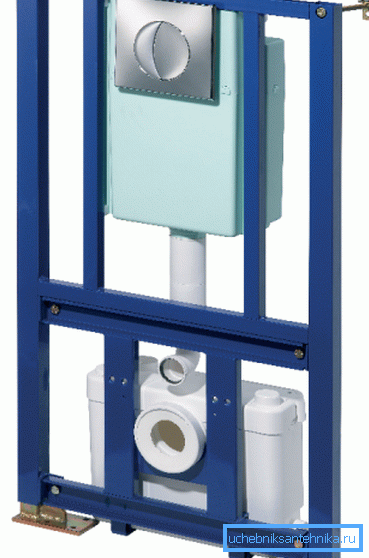

Pompa z instalacją

Muszę powiedzieć, że ostatnio na rynku pojawiły się pompy do wiszących muszli klozetowych. Mają one bardziej kompaktowy rozmiar, który pozwala ukryć je w instalacji. Grubość takich urządzeń nie przekracza 12 centymetrów.

Istnieją również modele muszli klozetowych, które mają wbudowaną pompę. Ta opcja jest najwygodniejsza, jednak koszt takiej instalacji jest bardzo wysoki.

Funkcje instalacji

Poniżej, na przykład, zastanów się, jak zainstalować pompę ściekową w kuchni. Przede wszystkim należy powiedzieć, że urządzenie powinno być wybrane w zależności od liczby urządzeń, które zużywają wodę, a które mogę pracować w tym samym czasie. Im więcej z nich, tym większa powinna być wydajność pompy.

Schemat podłączenia pompy

Jak wspomniano powyżej, urządzenie może być umieszczone w dowolnym miejscu, najważniejsze jest zaplanowanie położenia jednostki tak, aby wszystkie rury zasilające były zainstalowane z nachyleniem 3 centymetrów na metr, oprócz tego, że nie mają dużego przedłużenia.

Sama instrukcja połączenia jest niezwykle prosta:

  • Przede wszystkim włóż rury zasilające do wlotów. Połączenia rur z przyłączami przychodzącymi są takie same jak w przypadku urządzeń hydraulicznych.
  • Następnie należy zainstalować pompę i przymocować ją do podłogi lub ściany za pomocą śrub lub innych elementów mocujących. W przypadku urządzenia do tych celów istnieją specjalne odlane uszy.
  • Następnie do wylotu jest podłączona rura odpływowa.

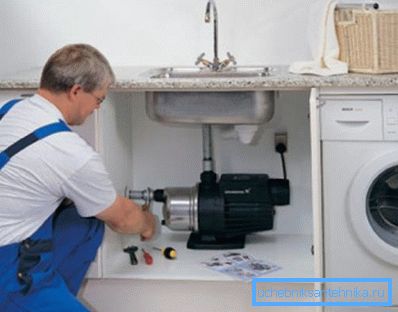

Podłączenie pompy

Po ukończeniu tej instalacji, jak widzimy, nic w tym skomplikowanego.

Zanim zaczniesz pracować własnymi rękami, powinieneś zapoznać się z niektórymi regułami wymienionymi poniżej:

  • Jeżeli system wykorzystuje dwie lub więcej pomp, to dla każdego z nich konieczne jest indywidualne wejście do głównego lub wspólnego pionu. Łączenie rur wylotowych pomp w jedną jest zabronione.
  • Jeżeli rura odprowadzająca z pompy ma długą sekcję w płaszczyźnie poziomej poniżej poziomu pompy, konieczne jest zainstalowanie zaworu 0,7 bar w najwyższym punkcie, który zapewni dostęp powietrza po wyłączeniu urządzenia.
  • Niektóre modele wymagają rozmieszczenia układu chłodzenia powietrzem obwodu elektrycznego. W tym przypadku, w komplecie z urządzeniem, znajduje się plastikowa rura, która musi być połączona z ciałem i przyniesiona pionowo 50-70 cm wyżej niż samo urządzenie. W ten sposób świeże powietrze jest dostarczane do gorącego obwodu w celu chłodzenia.
  • Rura odprowadzająca musi być wykonana z twardego tworzywa sztucznego, na przykład z polietylenu lub polipropylenu. Nie można stosować elastycznego falowania w systemach kanalizacji ciśnieniowej.

Tutaj, w rzeczywistości, wszystkie główne cechy podłączenia pompy kuchennej. Należy zauważyć, że proces instalacji urządzenia toaletowego nie różni się zasadniczo od opisanego.

Wniosek

Zainstalowanie pompy ściekowej na umywalce lub muszli klozetowej znacznie upraszcza projekt systemu kanalizacji. Jednocześnie sprawia, że ​​jest on niestabilny. Dlatego korzystanie z tego urządzenia jest zalecane tylko w razie potrzeby.

Dodatkowe informacje na temat udźwięcznionego można znaleźć na wideo w tym artykule.
